Les diagrammes de résultats des barres sont également disponibles pour les résultats de la vérification de l’aluminium. Cela vous permet d’évaluer les vérifications dans des graphiques, comme pour les résultats de l’analyse statique.

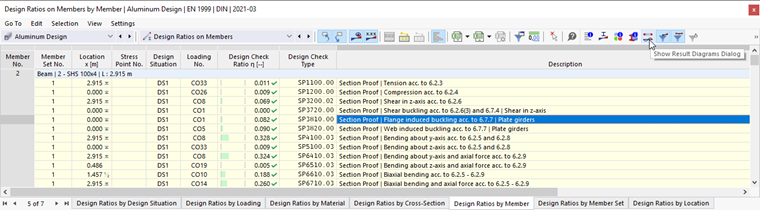

Les diagrammes de résultats peuvent être ouverts comme le décrit le chapitre Diagrammes de résultats du manuel de RFEM. Vous pouvez également cliquer sur
dans les tableaux de résultats de la catégorie « Vérification de l’aluminium » pour les objets barre.
La boîte de dialogue « Diagrammes de résultats » apparaît. La catégorie de résultats « Vérification de l’aluminium » est prédéfinie.
Sous « À afficher | Aperçu rapide », définissez les vérifications dont les diagrammes doivent être affichés. Les options pour les diagrammes de barres correspondent à celles du « Navigateur - Résultats » (voir l’image Afficher les ratios de vérification par type de vérification sur les barres). Chaque type de résultat est présenté dans un graphique séparé.
Si vous souhaitez vérifier les résultats d’une autre barre, sélectionnez-la dans la liste « Barre n° » ou utilisez le bouton
pour la sélection graphique.
Sous « Ratios de vérification sur les barres », vous pouvez également sélectionner un autre type d'objet.
Les autres options sont décrites dans le chapitre Diagrammes de résultats du manuel de RFEM.
