Os gráficos de resultados de barras também estão disponíveis para os resultados do dimensionamento de alumínio. Isso permite que você avalie as verificações em gráficos, como está acostumado a fazer com os resultados da análise estática.

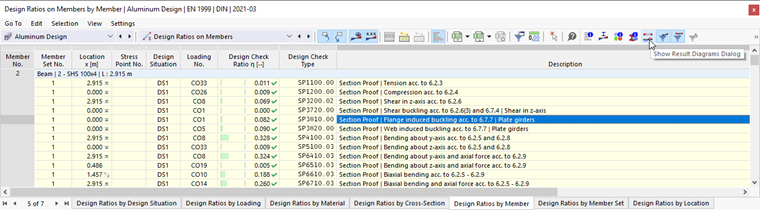

Os gráficos de resultados podem ser acessados conforme descrito no capítulo Ergebnisverläufe do manual do RFEM. Você também pode usar o botão
, disponível nas tabelas de resultados da categoria 'Dimensionamento de Alumínio' para objetos de barra.
O diálogo 'Gráficos de Resultados' aparece. A categoria de resultados 'Dimensionamento de Alumínio' é pré-selecionada.
Especifique na seção 'Exibir | Visão Geral Rápida' as verificações cujos gráficos devem ser exibidos. As opções de seleção para gráficos de barras correspondem às do 'Navegador - Resultados' (ver imagem Mostrar utilizações por tipos de verificação em barras). Cada tipo de resultado é exibido em um gráfico separado.
Se desejar verificar os resultados de outra barra, selecione-a na lista 'Barra N.º' ou use o botão
para seleção gráfica.
Na lista 'Utilizações em Barras', você também pode selecionar um tipo diferente de objeto.
Outras possibilidades são descritas no capítulo Ergebnisverläufe do manual do RFEM.
