模型数据

调整工作窗口和栅格

在开始输入模型数据之前，请根据模型的情况调整工作窗口和栅格。 这样便于在图形中设置节点和线。

工作窗口

使用标题栏中的＃image

视图魔方

或者，您可以使用鼠标来更改视图：

• 要放大或缩小，请转动鼠标轮。
• 要移动工作平面，请按住滚轮不放，并用鼠标指针拖动。
• 要旋转工作平面，请按住 Ctrl 键和滚轮按钮，然后移动鼠标指针。 同时按住鼠标中键和鼠标右键，可以移动鼠标进行旋转。

栅格

您可以看到由点和线组成的栅格。 它表示工作平面。 如果使用新建模型，则默认设置在XY平面上。

使用工具栏中的＃image">021894＃按钮来检查工作平面和调整栅格。

“工作平面、栅格/捕捉、对象捕捉、辅助线的设置”按钮

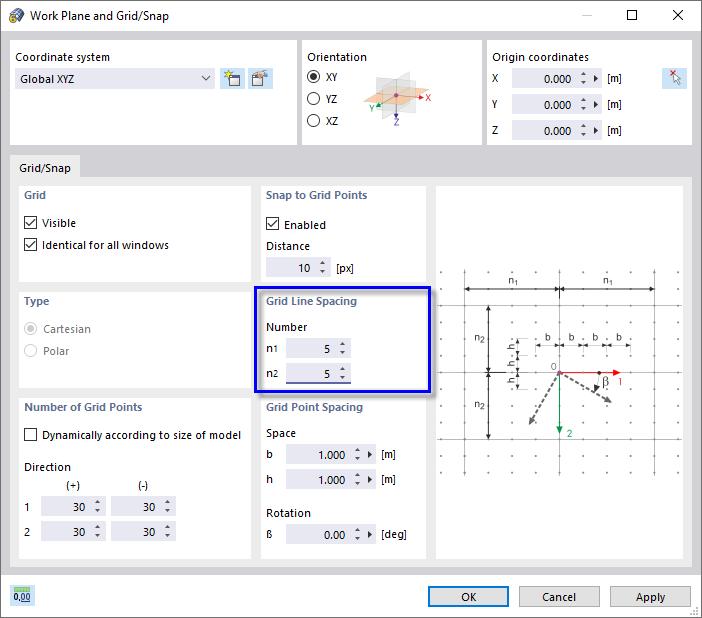

“工作平面和栅格/捕捉”对话框

XY 平面为默认工作平面， 当以图形方式定义对象时，它们被定义在水平平面上。

因为模型的基础是5.00 m的网格，所以可以按照该图形来调整工作平面的网格线。 对于' n1 '和' n2 '，在'栅格线间距' 中输入5 。 当栅格点间距为1 m时，每5 m显示一条线。

点击并。
