要在打印报告中添加图片,请点击标题栏'打印报告'中的#image@022203#按钮,最小化预览窗口。 RFEM工作区再次以全视图显示。
01

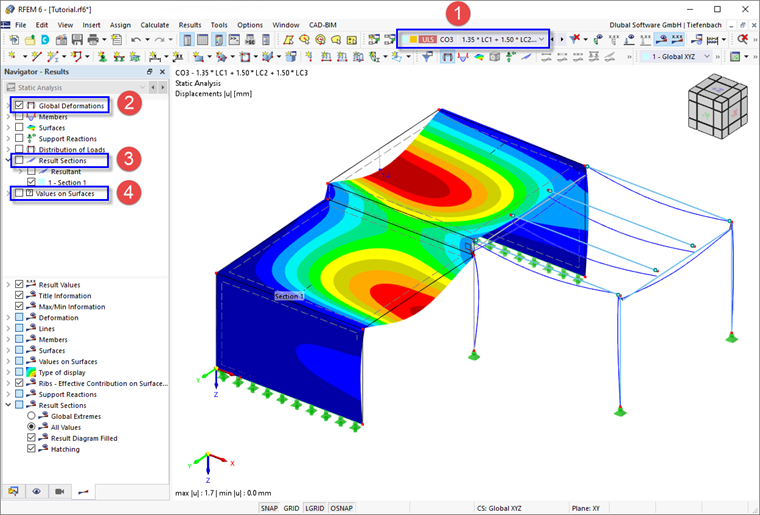

模型变形
在工具栏中设置 CO3 的组合,以便将作用在板上的活荷载结果显示在板(1)上。 在'导航器 -结果'中选择全局变形类别(2)。 如果取消激活结果截面的复选框,那么该截面的图形将被隐藏(3)。 最后,在导航器上部停用值。

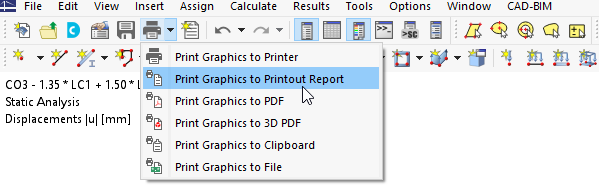

要将图片打印到打印报告中,请在工具栏中的#image021501#按钮。 打开打印选项列表。 点击在打印报告中打印图形。
02
“打印图形”选项
显示图像预览。 还有一些选项可以自定义最终版式。
03

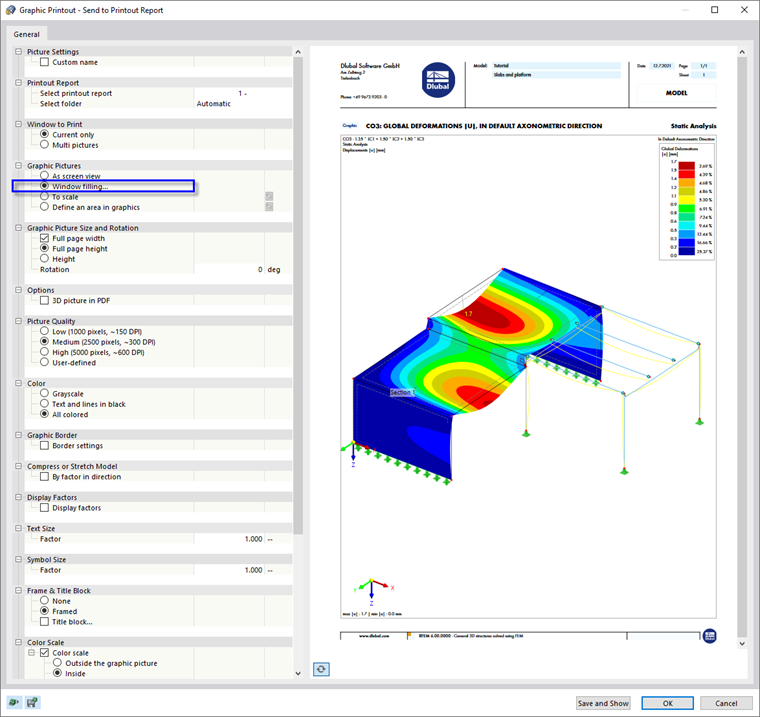

调整打印图像
在'图形'区域中选择窗口填充的布置。 然后点击,保存并显示。
重新创建了打印报告,最后一页带有图像。
