双击该线(编号 20 )(1),可以在板下方定义下横梁。 然后再次选择杆件的选项(2)。
01

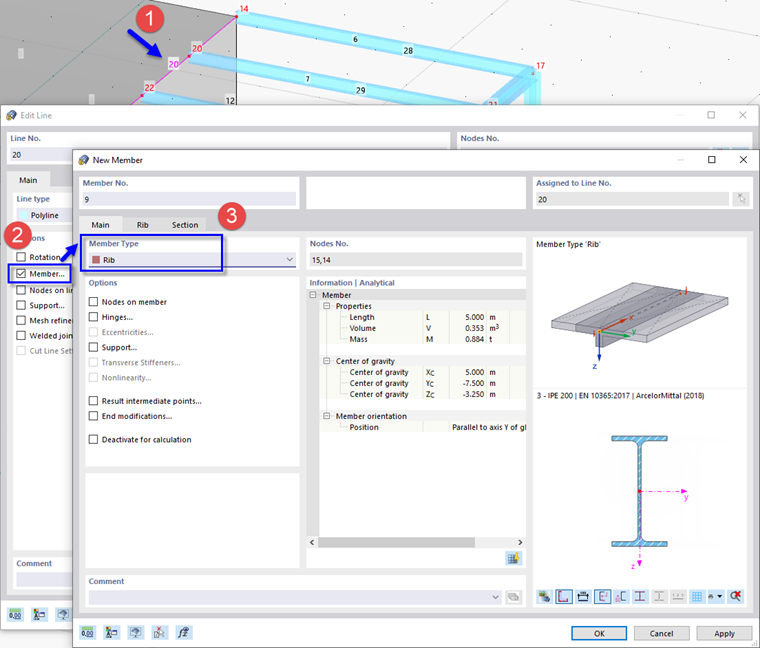

选择'肋'杆件类型
在'新建杆件'对话框中,请从列表(3)中选择肋。
选择添加的选项卡肋。
02

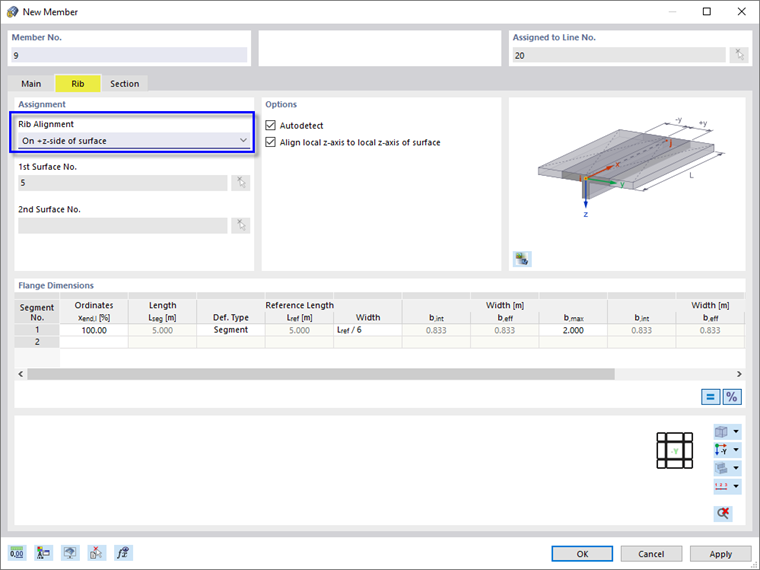

肋布置
请注意,在'肋布置'区域中,在面在 +[z]侧上的设置是使肋位于面的下方(z- (相关)的轴是面朝下的点)。 如果不是,则打开列表并选择该选项。
圆形截面必须修改。 点击选项卡自定义。
03

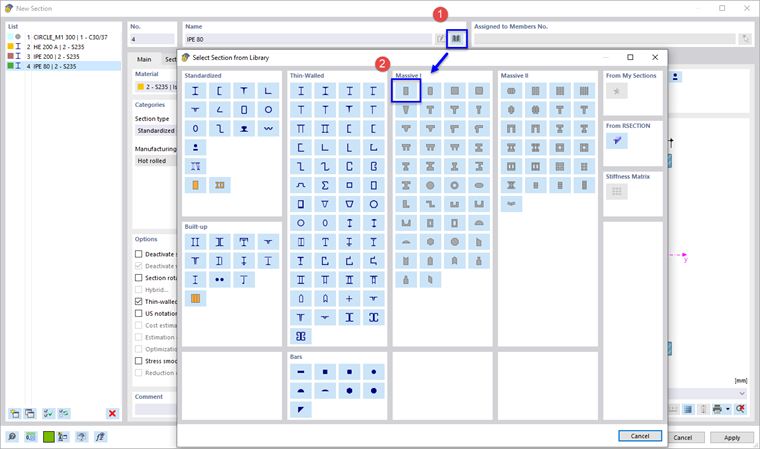

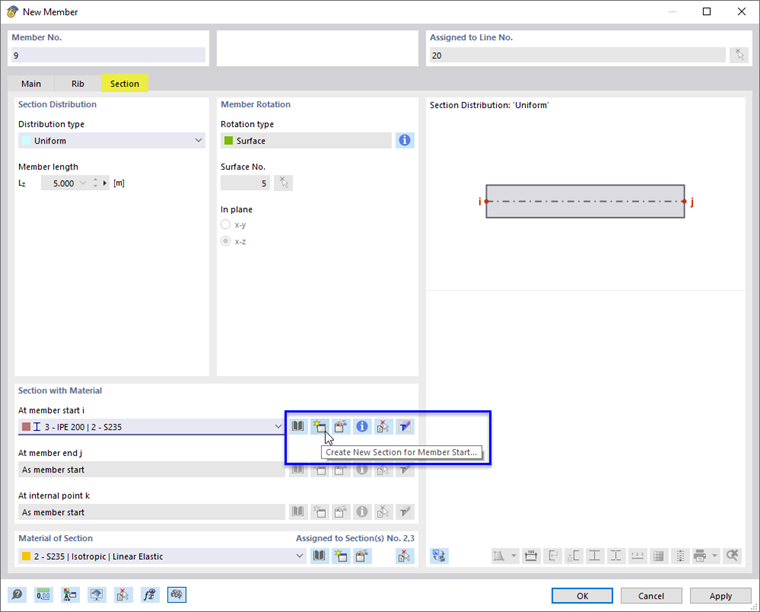

创建肋截面
在'包含材料的截面'区域中,点击#image@020163#按钮,创建新的截面。 出现'新建截面'的对话框。
04

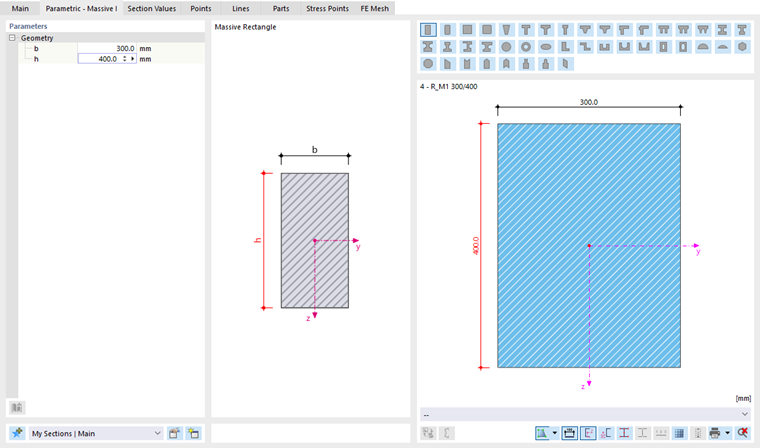

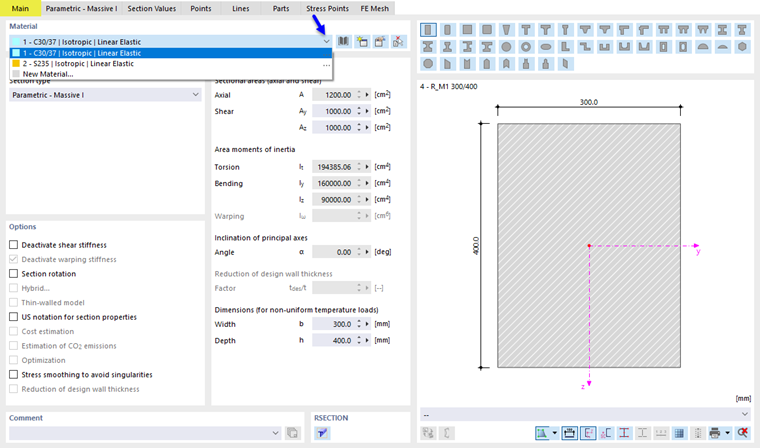

定义参数化矩形截面
检查是否已选择参数化实体矩形#image@022009#(1)。 然后切换到参数 -实体I 选项卡(2)。 输入宽度 b 为300 mm,高度 h 为400 mm,以定义肋杆件 (3) 的几何形状。
板块之间的高度为400mm,面的厚度为100mm,其仰角为500mm,即横梁位于柱子上。
点击确认 3次,关闭所有对话框。
05

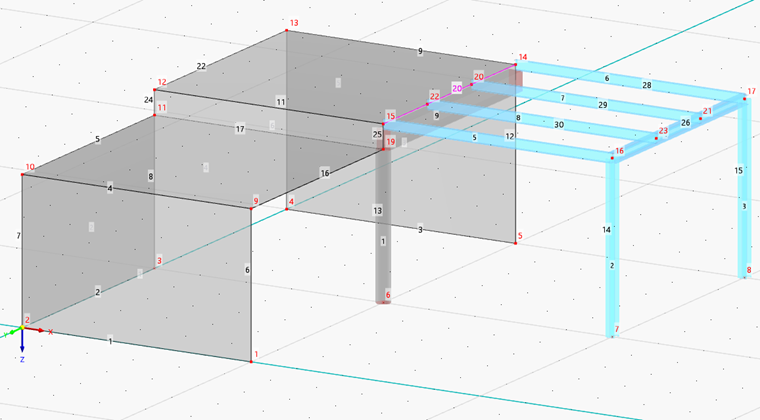

模型(下部横梁)
