Dados do modelo

Ajustar a janela de trabalho e a grelha

Antes de começar a introduzir os dados do modelo, ajuste a janela de trabalho e a grelha às condições do modelo. Isso torna mais fácil definir nós e linhas no gráfico.

Janela de trabalho

Utilize o botão na barra de título para maximizar a janela de trabalho. Você pode ver o plano de trabalho com os eixos XYZ na área de trabalho. O cubo de vista está localizado no canto superior direito.

Pode alterar a vista em qualquer altura, clicando num dos lados ou nos cantos do cubo de vista. Para rodar o cubo, aponte para o cubo e mantenha premido o botão esquerdo do rato enquanto move o cursor.

02 Cubo de vistas

Em alternativa, pode alterar a vista com o rato:

• Para aumentar o zoom ou diminuir o zoom , rode a roda do rato.
• Para deslocar o plano de trabalho , mantenha a roda de scroll pressionada e arraste com o cursor.
• Para rodar o plano de trabalho, mantenha a tecla Ctrl e o botão de roda premidos e desloque o cursor. A rotação também é possível movendo o cursor do rato enquanto pressiona a roda do rato e o botão direito do rato.

Grelha

Você pode ver uma grade de pontos e linhas. Representa o plano de trabalho. No caso de um novo modelo, ele está localizado no plano XY por padrão.

Utilize o botão na barra de ferramentas para verificar as configurações do plano de trabalho e ajustar a grelha.

04 Botão "Configuração do plano de trabalho, grelha/encaixe, ajuste do objeto, linhas-guia"

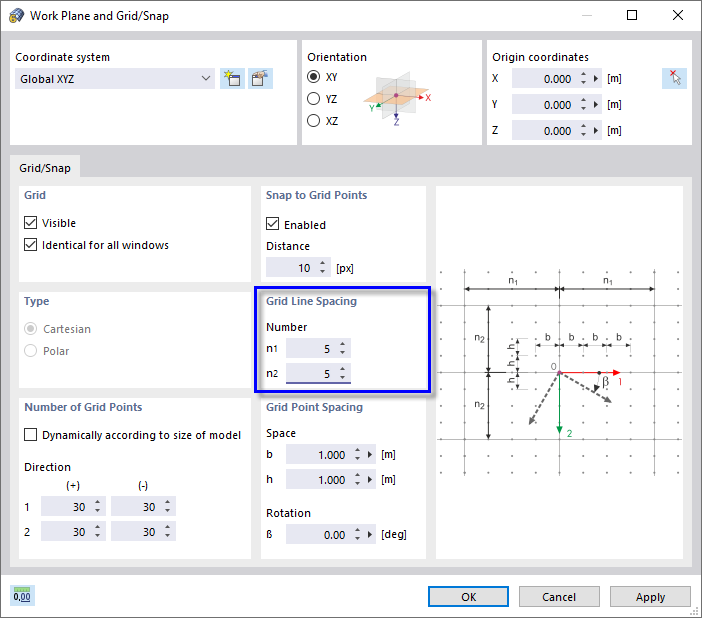

05 Diálogo "Plano de trabalho e grelha/Snap"

O plano XY está predefinido como plano de trabalho. Ao definir objetos graficamente, eles são definidos no plano horizontal.

Uma vez que o modelo se baseia numa grelha de 5,00 m, faz sentido ajustar as linhas da grelha do plano de trabalho a este padrão. Para ' n1 ' e ' n2 ', introduza 5 no espaçamento entre linhas da grelha ' . Para um espaçamento de pontos de grelha de 1 m, as linhas são apresentadas a cada 5 m.

Clique em OK .
