铰

平台梁分别固定在混凝土肋和框架梁上。 因为没有刚性连接，所以梁在肋和框架中不会传递弯矩。

选择配置文件编号。 3 -IPE 200 ，在导航器中。 在该图中所有与此杆件的杆件都被突出显示。

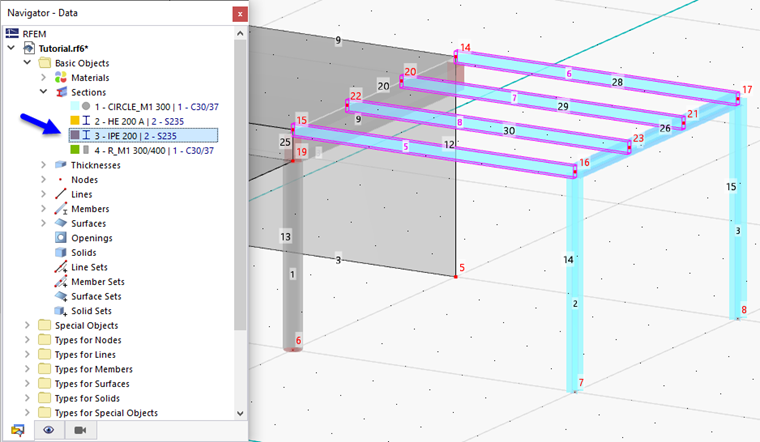

01 在导航器中按截面选择杆件

双击选定的其中一个梁。 在'编辑杆件'的对话框中，选择铰。

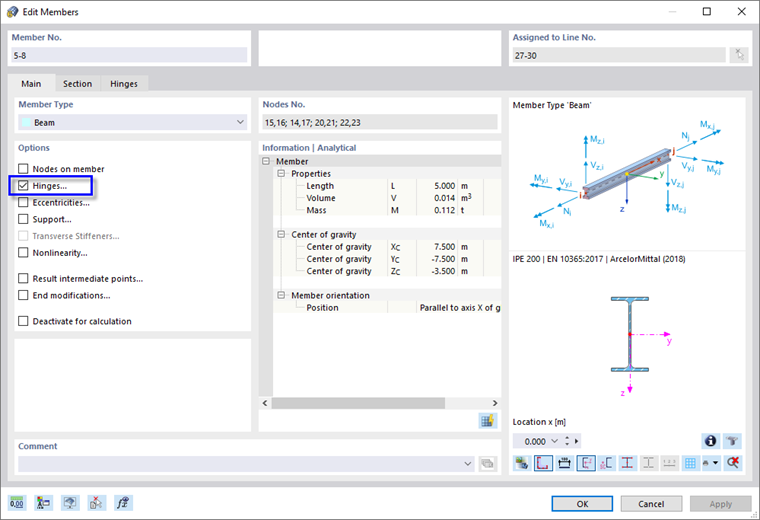

02 “编辑杆件”对话框

选择铰接选项卡（1）。 然后点击＃image@020163＃按钮定义一个新的铰类型（2）。

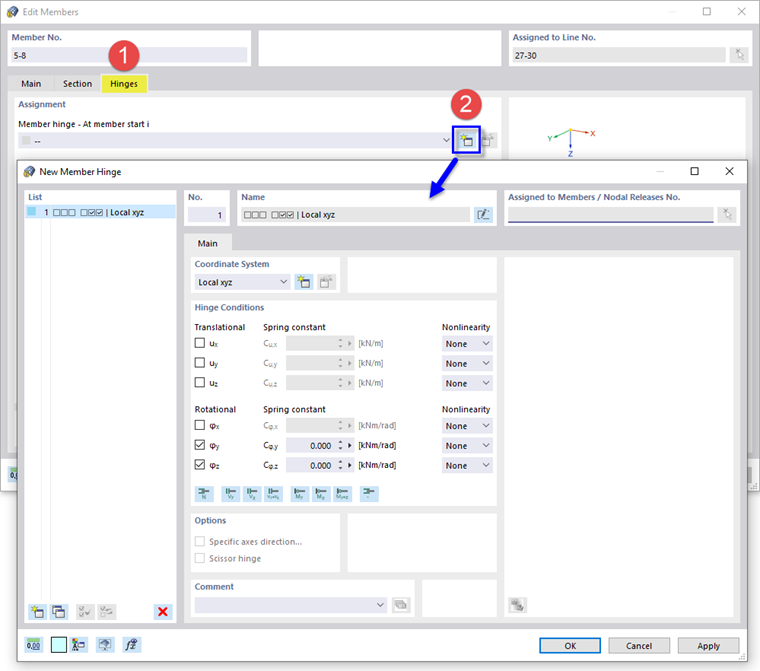

03 定义新的铰

在'新建杆端铰'对话框中，预设了弯矩铰类型(φ_y, φ_z )。 杆件的局部y轴和z轴附近不传递弯矩。 点击并。

04 将铰分配到杆件末端

要将该铰连接也分配到另一个杆件端部，请打开在杆件j j '的'下的列表。 选择铰链类型为。 1 。

点击下一步将铰接点设置到所选杆件的两端。 铰接点在图形中用小圆圈表示。

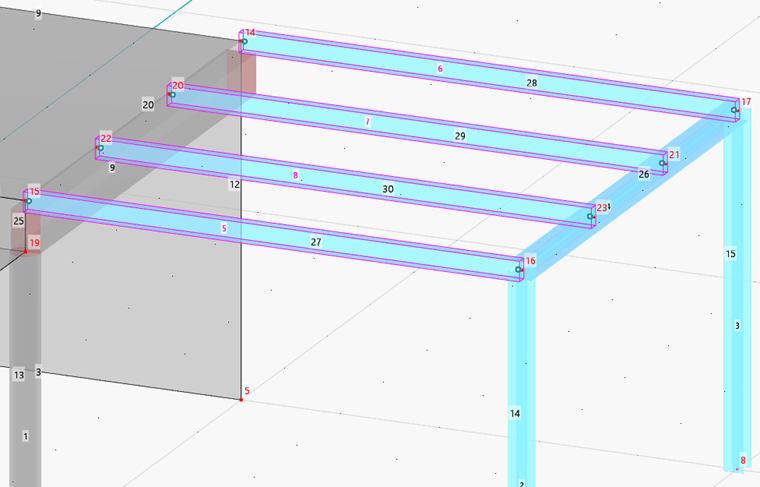

05 带铰的平台梁
