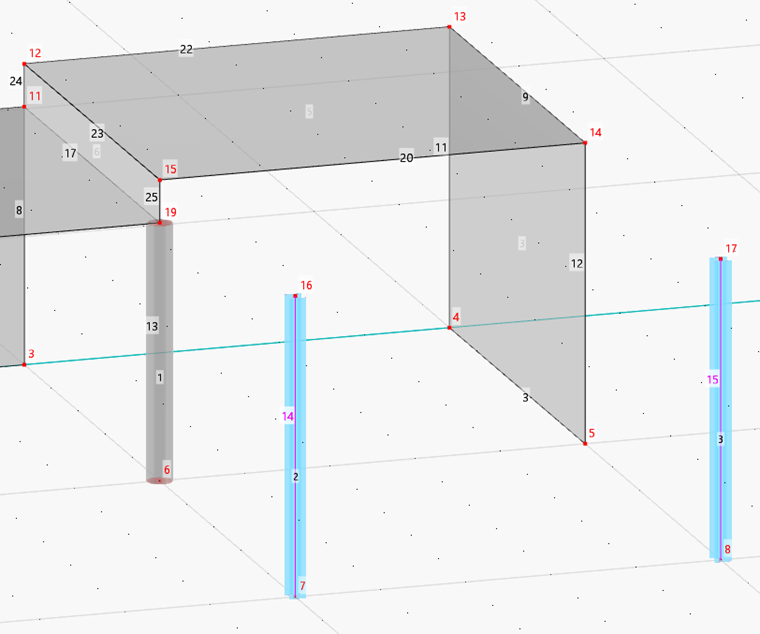

钢柱

要选择剩余的两条独立线（编号14和15 ），请在按住 Ctrl 键的同时依次单击它们。 指针显示一个加号。 然后双击所选线之一。

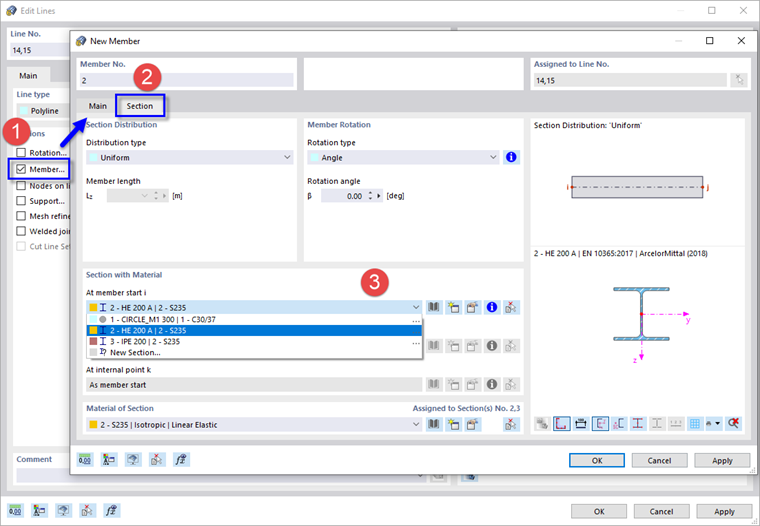

将杆件分配给线

再次选择杆件选项 (1)。 在'新建杆件'对话框中，选择截面选项卡 (2)。 然后在'截面有材料'区域中打开截面列表，在其中选择HE 200 A截面 (3)。

单击“确定”两次，关闭这两个对话框。

钢柱

旋转柱

正如您在渲染中看到的那样，柱子的轴尚未正确排列。 在'编辑杆件'对话框中可以调整旋转角度（见将杆件分配给线）。 而是再次使用这些表格。

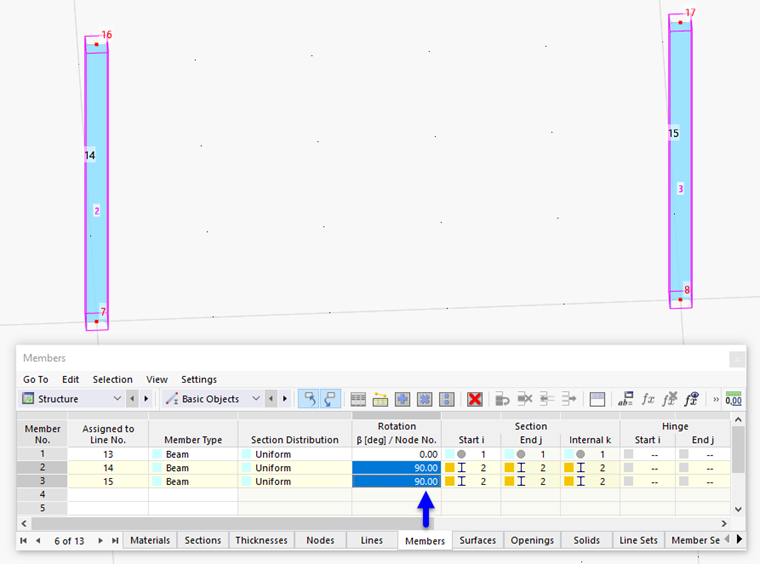

选择杆件表。 然后输入杆件编号的'转角' 90 °。 2 和 3。 图形会立即更新。

调整旋转角度
