框架梁
如果想要通过图形方式定义框架梁,请在工具栏中点击#image@021993#按钮。
01
“新建单个杆件”按钮
打开'新建杆件'对话框。
02

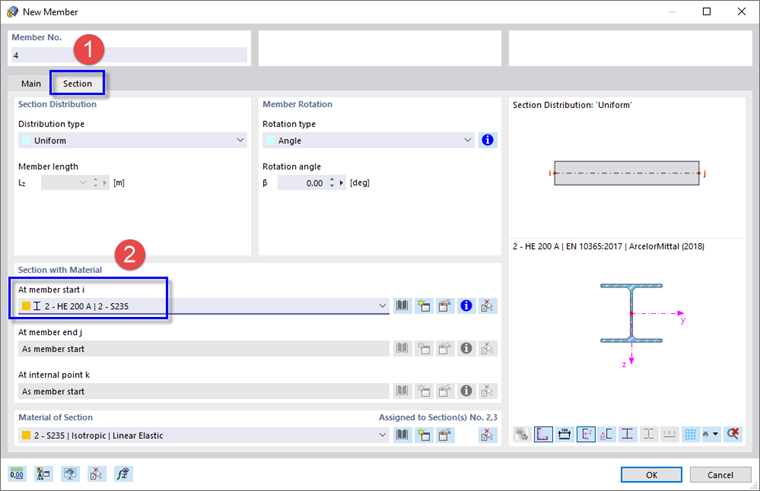

“新建杆件”对话框
点击截面选项卡(1),然后从列表(2)中选择 HE 200 A [****]。 然后点击确定。
03

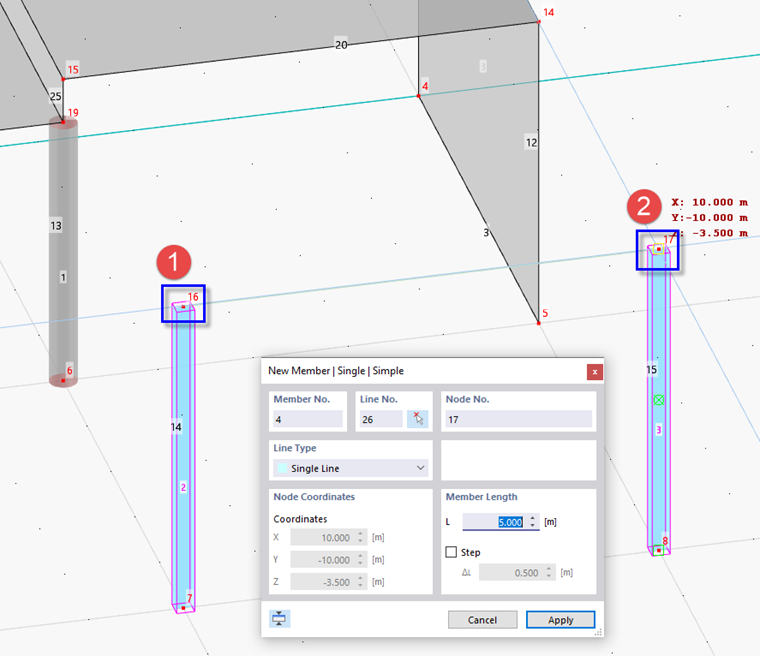

定义杆件节点
然后依次单击钢柱的两个上部节点(编号 16 和 17 )。 要退出该功能,请点击取消(或右键点击)。
04

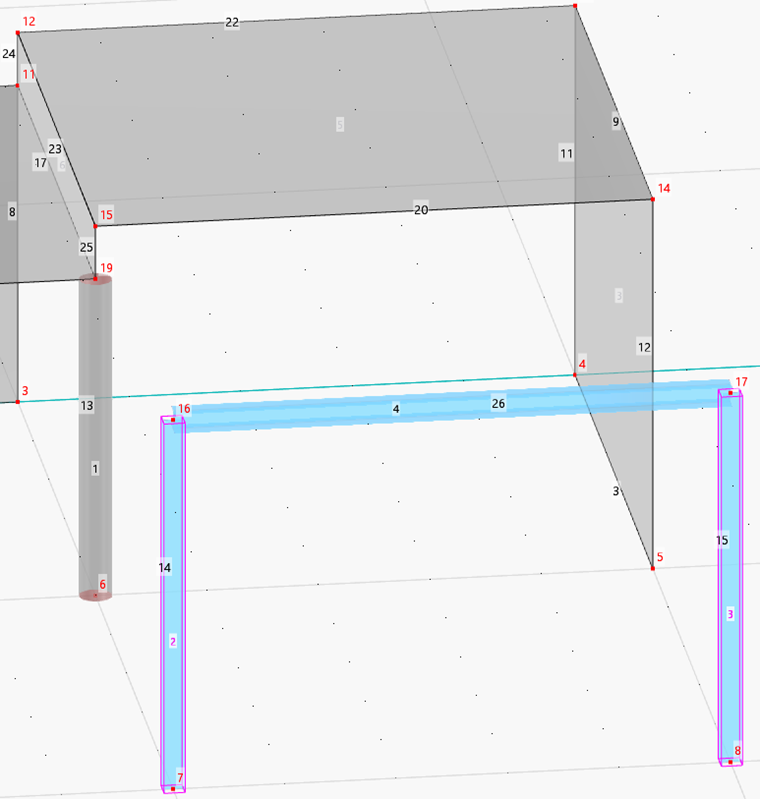

框架梁
格构式梁
框架通过四个平台梁连接到混凝土表面。 再次单击#image@021993#按钮。 在'新建杆件'对话框中,像以前一样选择截面选项卡。

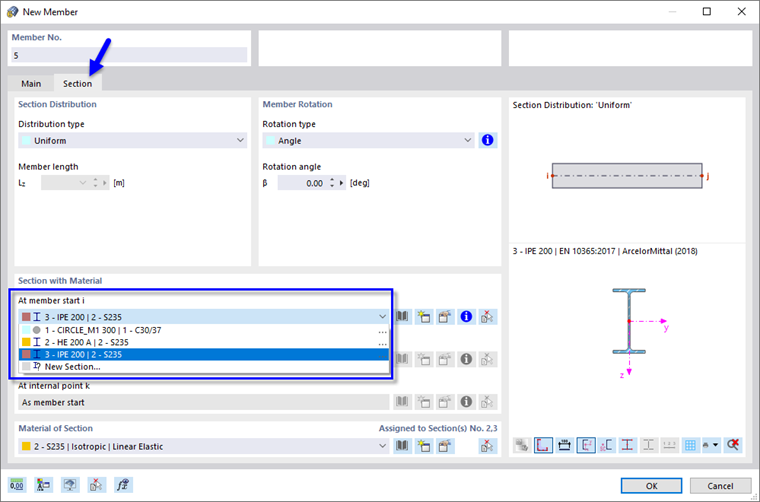

从列表中选择 IPE 200 部分,然后点击确定。
然后依次点击节点 15 和 16 。
06

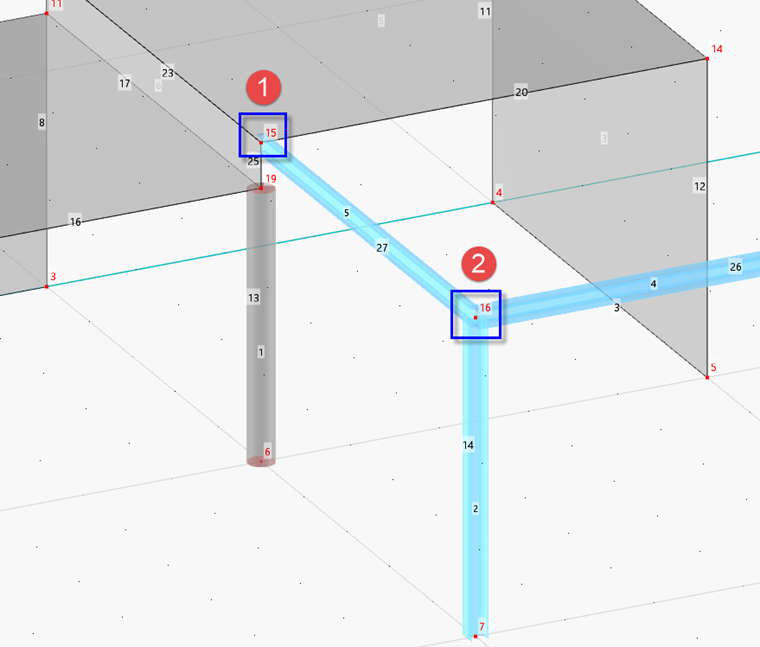

定义平台梁
再次点击取消。
以图形方式复制杆件
按住 Ctrl 键。 抓取新杆件(编号为 5),在杆件连接到钢柱的一半位置上任意位置,然后将其拖动到节点编号。 17 – 平台的另一端。 当该节点的坐标出现在指针旁边时,松开鼠标。
07

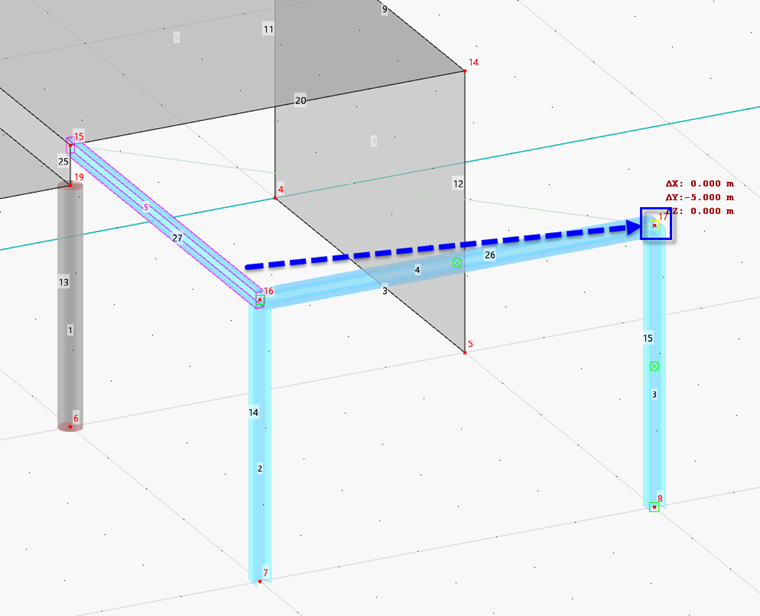

以图形方式复制梁
使用菜单功能复制杆件
用鼠标右键点击新杆件(编号 6 )以打开其右键菜单。
08

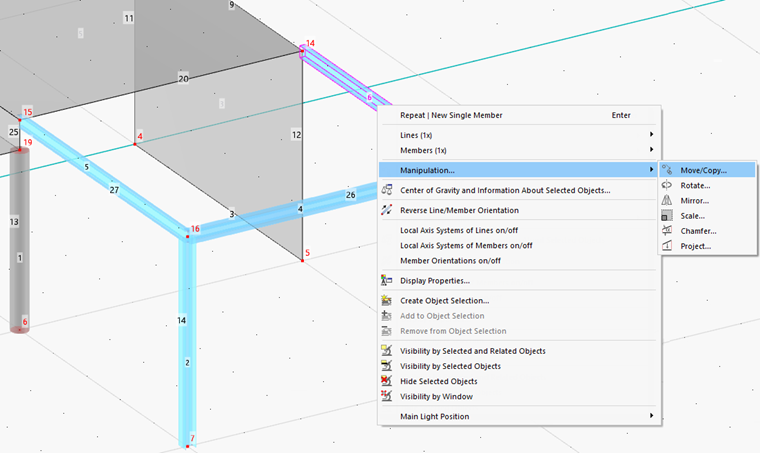

杆件的右键菜单
激活移动/复制选项。
09

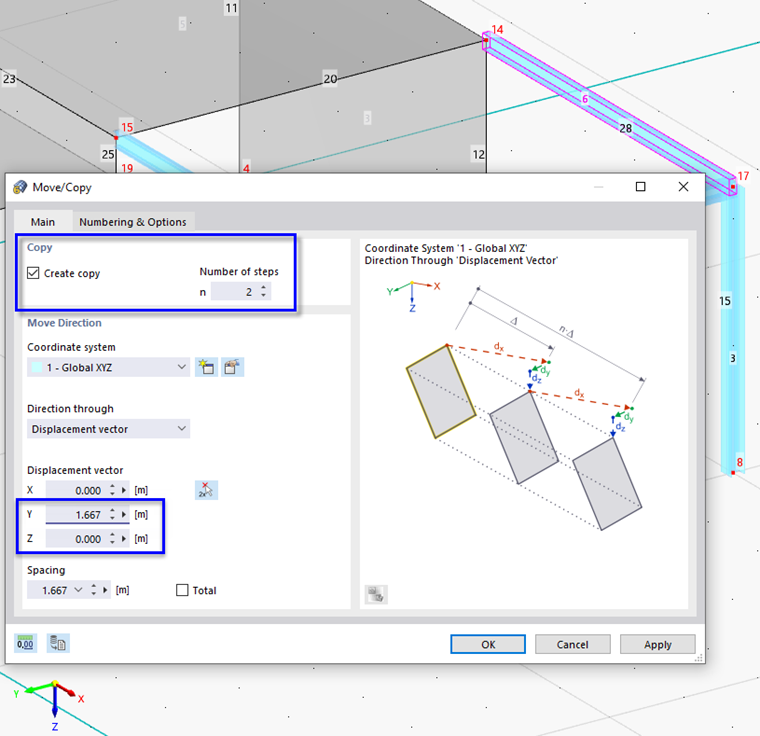

创建边缘杆件的两个副本
在'移动/复制'对话框中,选择创建复制选项,然后输入 2 个复制。 然后输入'位移向量',在Y方向上为5 m/3 = 1.667 m。
切换到编号和选项选项卡。
10

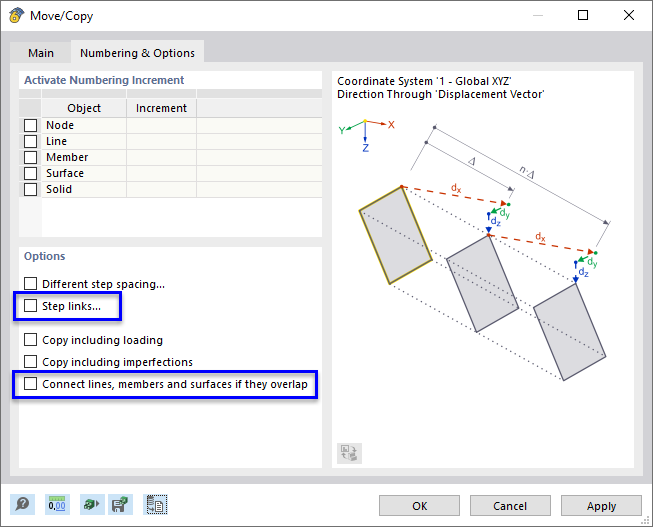

复制线的设置
取消激活复选框的链接和连接线,杆件和面,如果重叠,以免线出现在板和梁的位置向上划分。 这将在杆件的后期设计中使用。 最后点击,。
11

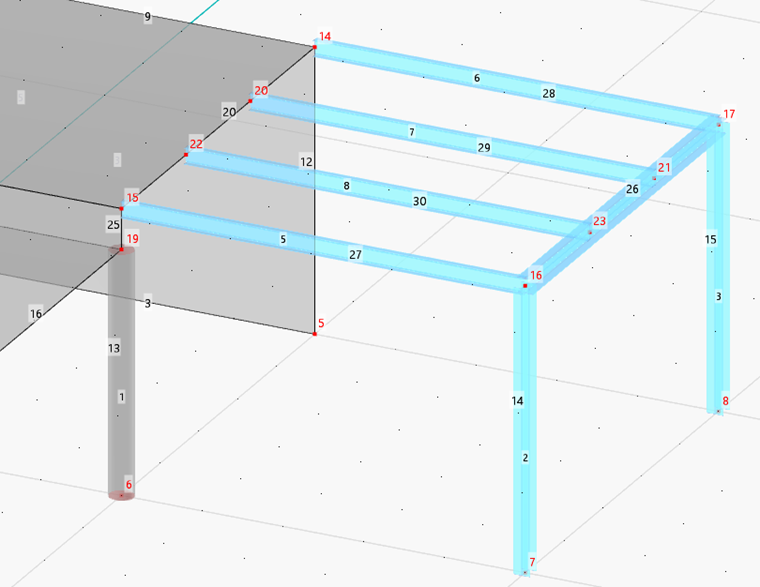

平台
