结果图

结果也可以用图表显示。 可用于线、杆件、线支座和结果截面（见章节 结果截面）。

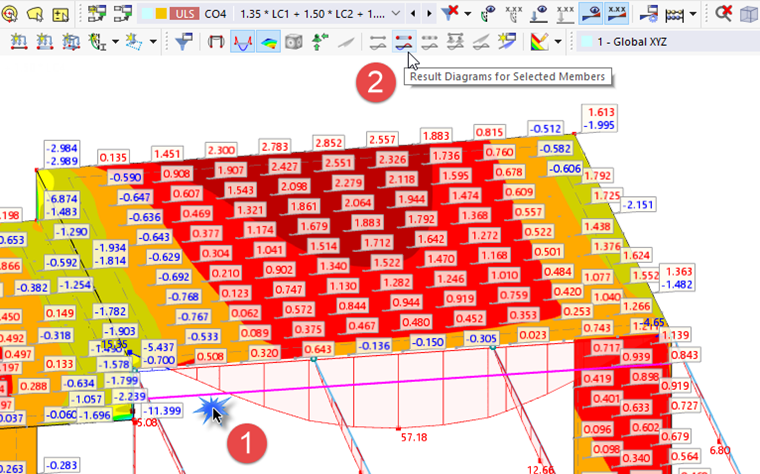

要打开下部横梁的结果图，请选择肋杆件（编号 9）(1)。 然后点击工具栏 (2) 上的 按钮。

打开所选杆件的结果图

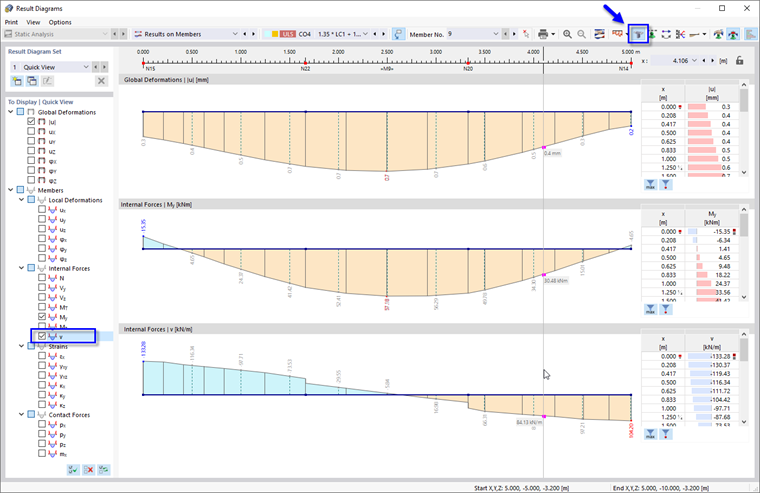

打开'结果图'窗口。 下图为沿下部横梁的结果。

下部横梁结果图

变形示意图'|u|预设了 ' 和 的弯矩 'M_y '。 此外，从'内力'中选择 v 选项，可以显示板和杆件之间的纵向剪力。 当激活工具栏上的 按钮时，会显示这些结果。

当您点击 按钮时，您会注意到杆件和肋的内力之间的差异，包括从板集成的组件。

点击标题栏上的 按钮关闭'结果图'窗口。
