因为模型的所有面都具有相同的厚度,所以使用一个厚度类型就足够了。 但是必须定义两种,一种是板,四种是墙。 修改板或墙的厚度变得更加容易,例如修改B.。 此外,这对于检查结果也非常有用。
在导航器中双击厚度(见#extbookmarkmanual | image021898 |导航器 -数据#)。
01

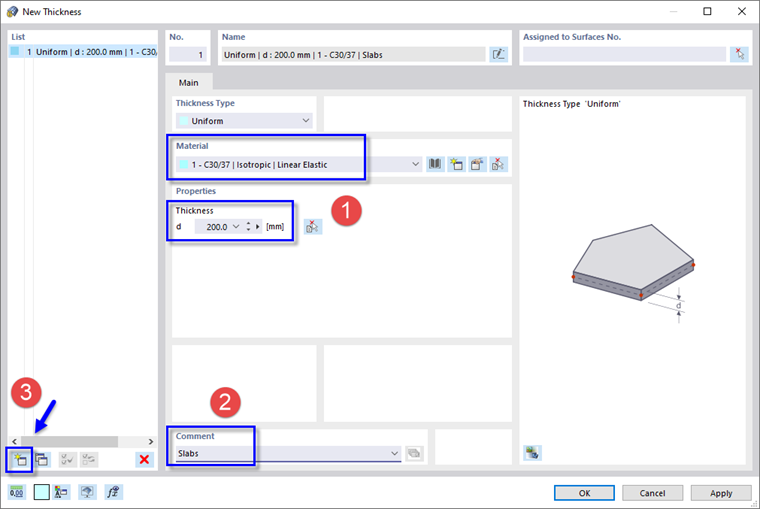

“新建厚度”对话框
确保设置了 C30/37 。 然后输入 200 mm定义厚度(1)。 在'注释'区域中,您可以输入板描述厚度类型(2)。
然后点击对话框左下角的#image@020163#按钮(3)。
02

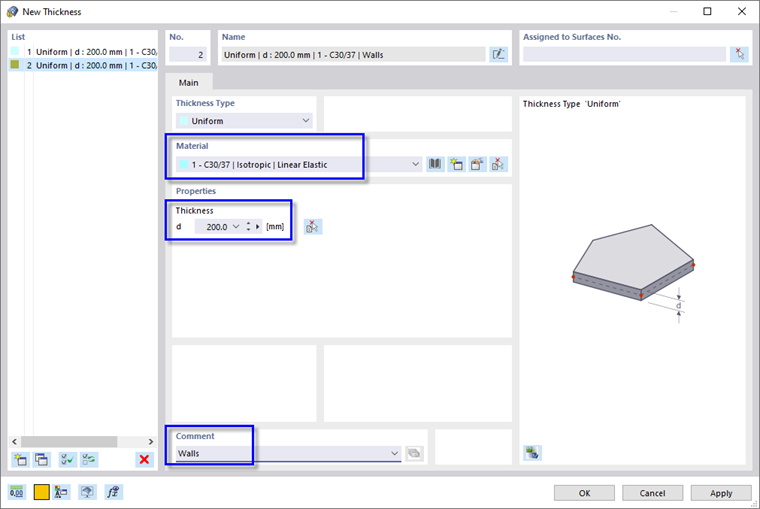

定义第二个厚度类型
确保将材料设置为C30/37 。 然后再次输入 200 mm。 对于第二种类型,在'区域中输入注释 '墙。
点击确定保存数据。
现在定义了对象的所有基本类型。 在接下来的几个步骤中,您可以创建模型的几何对象。
03

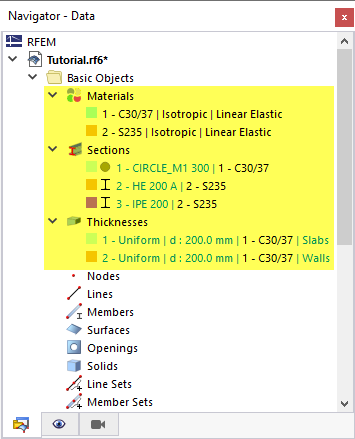

导航器中对象的基本类型
