局部缺陷

缺陷是参照柱的局部坐标系表达的。 用户可以通过右键单击杆件来显示杆件的轴线。 打开/关闭杆件的局部坐标系选项。

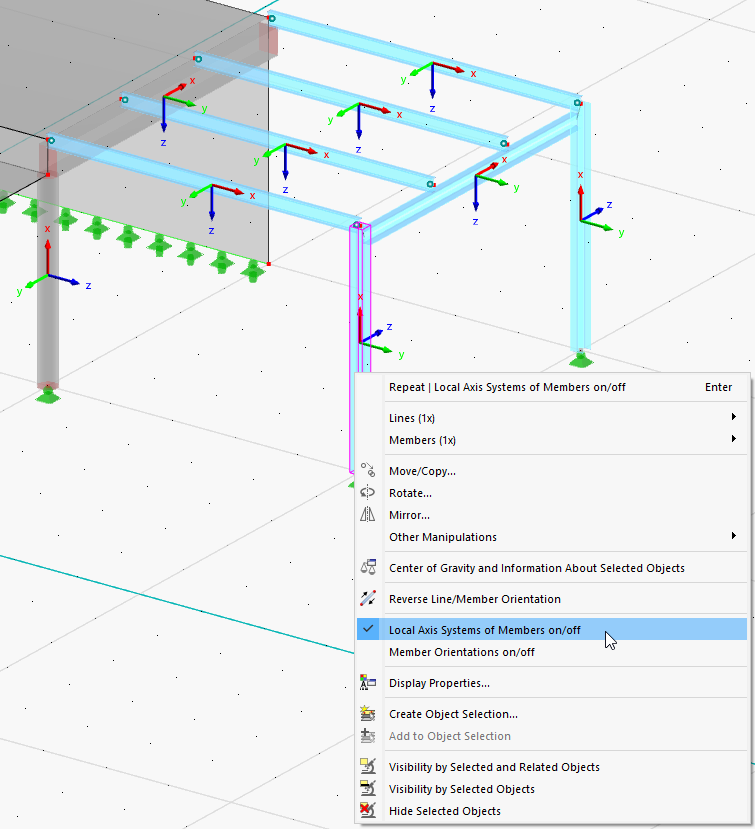

显示杆件的局部坐标轴

混凝土柱

要定义混凝土柱的缺陷，请点击 工具栏上的按钮。

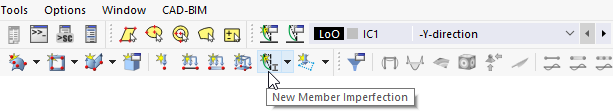

“新建杆件缺陷”按钮

在'新建杆件缺陷'对话框中，缺陷类型'初始侧移'是预设的。

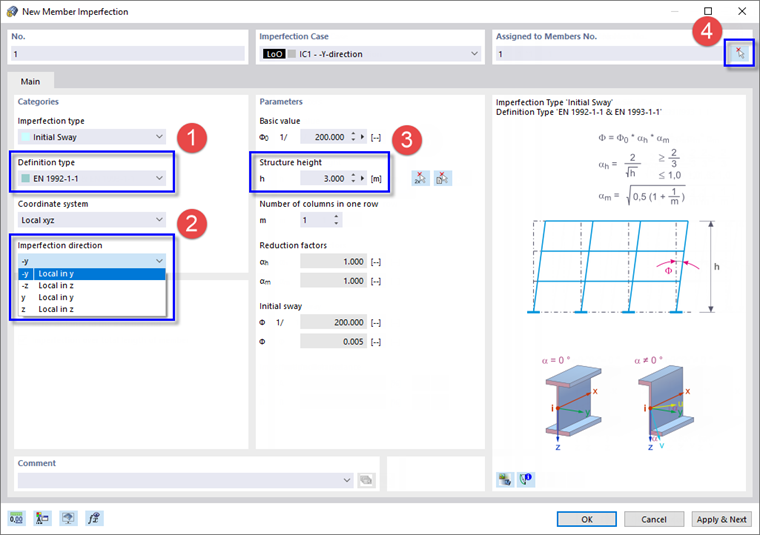

定义混凝土柱的缺陷

在'类别{$ }区域中的'定义类型'列表中选择 (1)，以便应用符合欧洲规范 2 的参数。

移动对话框，到可以看到混凝土柱的轴线。 局部坐标轴 y 轴指向全局 y 方向。 要在相反方向应用侧移，请从'缺陷方向'区域的列表中选择-y (2)。

在'参数'部分中，输入柱高，即3 m (3)。 然后点击 出现在'分配给杆件'区域中的按钮 (4)，然后在图形中选择混凝土柱。 单击确定返回对话框。

点击应用 & 下一步继续定义缺陷。

钢柱

Sway

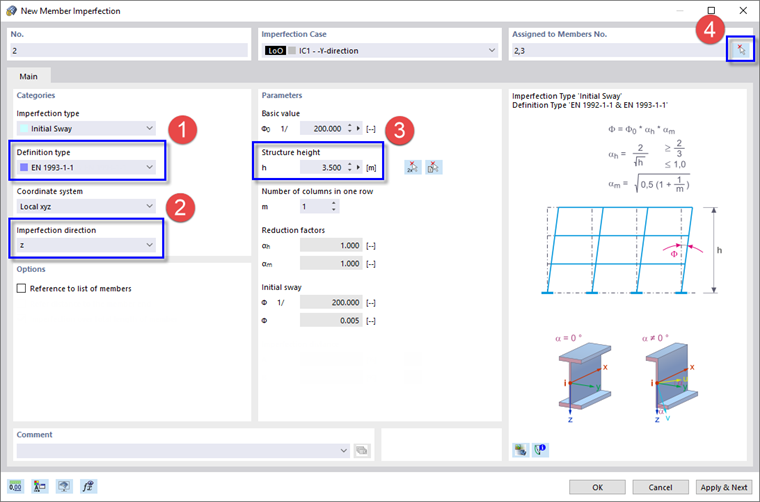

定义钢柱的摇摆缺陷

从'定义类型'列表 (1) 中选择EN 1993-1-1 ，以便根据欧洲规范 3 应用钢柱的参数。 在立柱旋转时，局部坐标轴 z 轴与坐标轴 Y 轴负方向一致。 从'缺陷方向'列表中选择z (2)。

输入柱高，即3.5 m (3)。 然后点击 再次使用按钮 (4) 在图形中一个接一个地选择两个钢柱。 当您返回该对话框时，其编号将显示在'分配给杆件'中。

再次单击应用并下一步。

船首

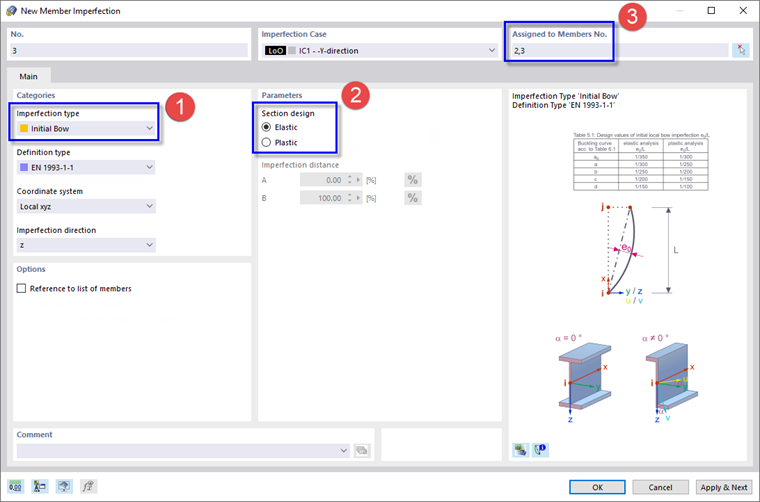

定义钢柱的弓形缺陷

在'类别'中选择初始弯曲缺陷类型 (1)。 确保选择欧洲规范 EN 1993-1-1 。 由于不进行塑性分析，因此在'参数'区域 (2) 中设置弹性选项。 然后输入钢结构柱杆件的编号。 2,3 ，除非您想要再次以图形方式选择它们，否则请手动 (3) 选择。

拱形缺陷只适用于钢结构柱，与混凝土柱无关。 然后点击确定关闭该对话框。

如果缺陷没有显示在模型上，请使用 按钮将其打开。

反相弓形缺陷

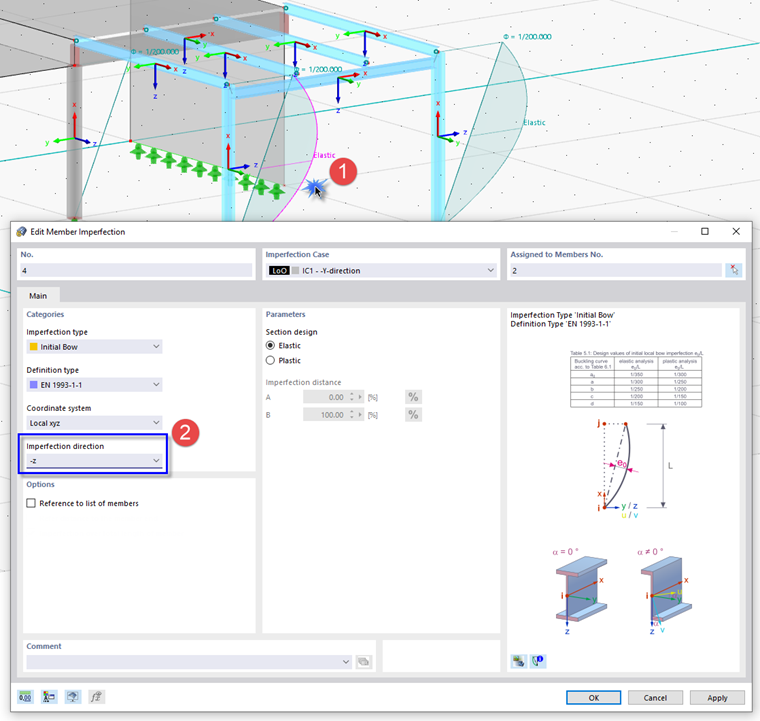

图中显示，弧形缺陷还不能完全反映框架的屈曲形状。 双击内柱（ 2 号杆件）的弯曲弧形缺陷进行调整 (1)。 在'编辑杆件缺陷'对话框中，通过选择列表 (2) 中的-z来反转'缺陷方向'。 然后点击确定。

要再次隐藏杆件坐标系，请右键单击其中一根杆件，然后在上下文菜单中取消选择杆件的局部坐标系选项（见图'''image022093'''显示杆件局部坐标轴）。

线框模型

模型显示可以调整，以便用户可以更清楚地看到缺陷。 点击 工具栏上的列表按钮来打开显示选项。 选择线框模型。

选择显示“线框模型”

现在缺陷不再与截面重叠。

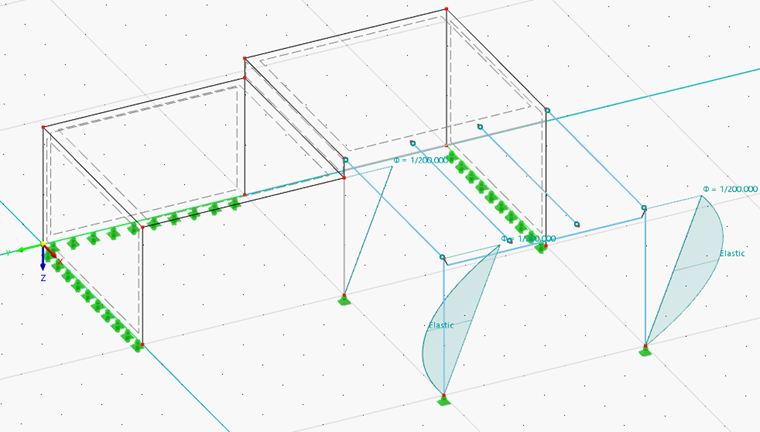

线框模型中的缺陷

通过在列表按钮中选择相应选项来恢复透明模型视图（见图{%！
