线
在工具栏中点击#image@020967#按钮来创建新线。
点击坐标为 [X: 5m/yr: 0 m/Z: 0 m] -两条栅格线的交点。 坐标显示在圆指针的旁边。
01

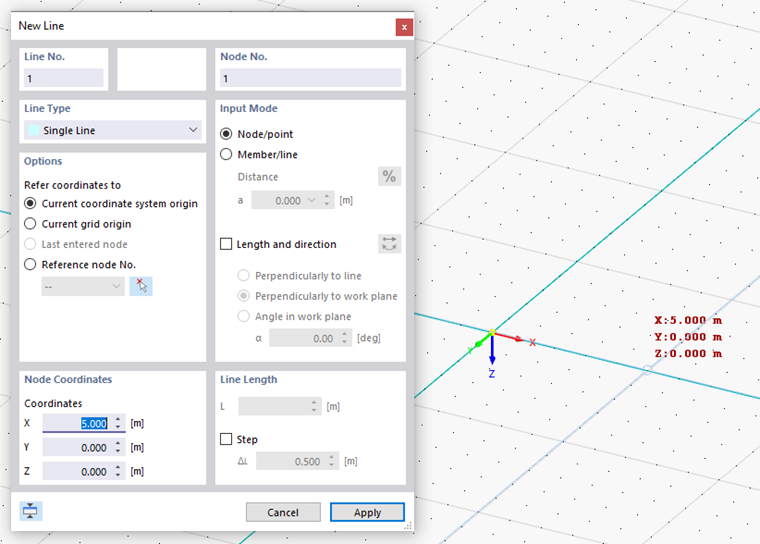

第一条线的起点
然后点击原点 [X: 0 m/yr: 0 m/Z: 0 m] 。 并继续至 [X: 0 m/yr: -5 m/Z: 0 m] -两条栅格线的另一个交点。
02

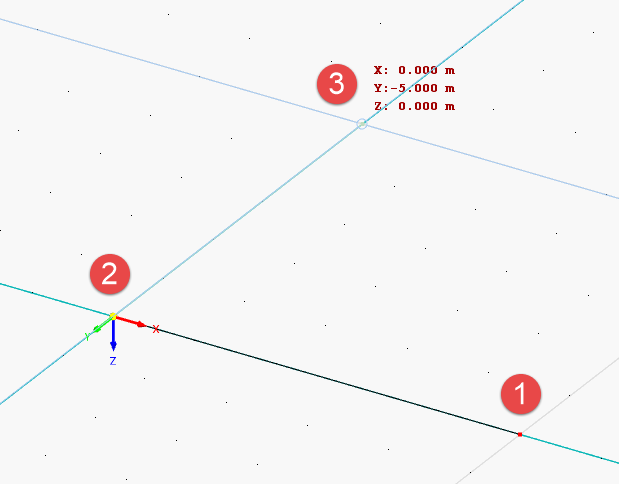

通过单击点定义线
用鼠标右键点击(或[****] Esc )以取消对实线的设置。
'新建线'的功能仍然有效。 点击 [X的点: 0 m/yr: -10 m/Z 0 m] 和 [X: 5m/yr: -10 m/Z 0 m] 。
03

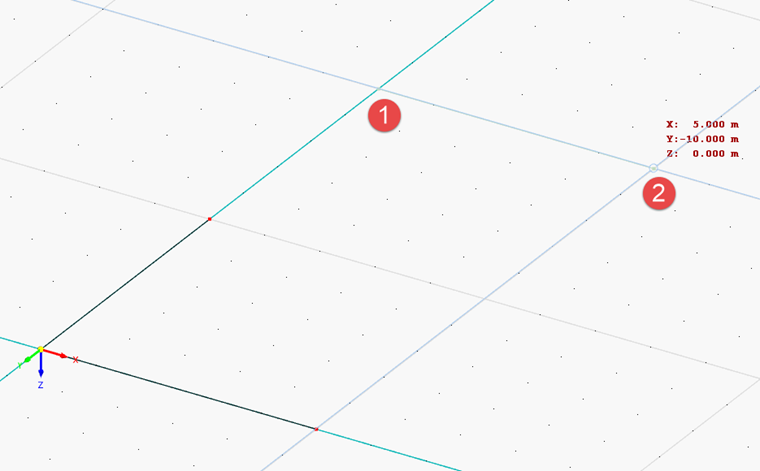

定义第三线
现在,右键单击两次退出输入模式。 关闭'新建线'对话框。
由于新线与栅格线重合,所以很难看清。 要显示线和节点的编号,请在工作区域中单击鼠标右键。 激活上下文菜单中的显示编号选项。
04

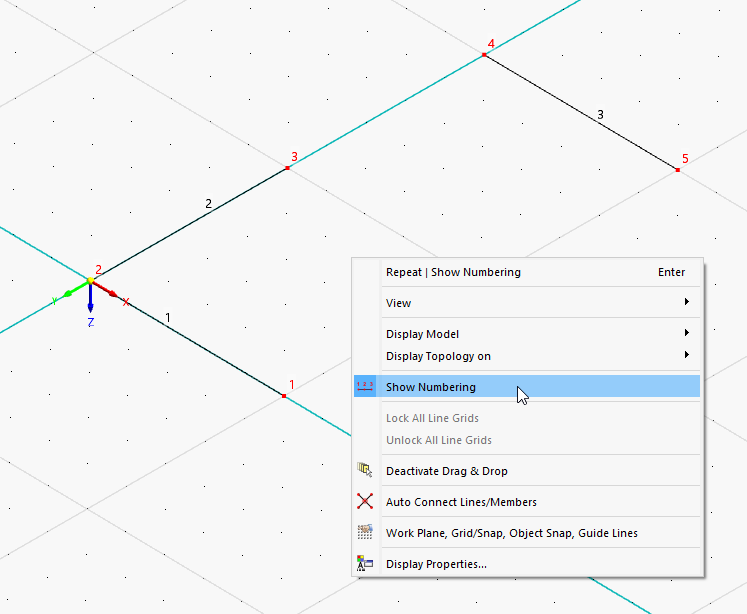

显示线和节点的编号
节点
点击工具栏中的#image@020963#按钮,创建节点的底部节点。
点击坐标为 [X: 5m/yr: -5 m/Z: 0 m] -网格线的交点。
05

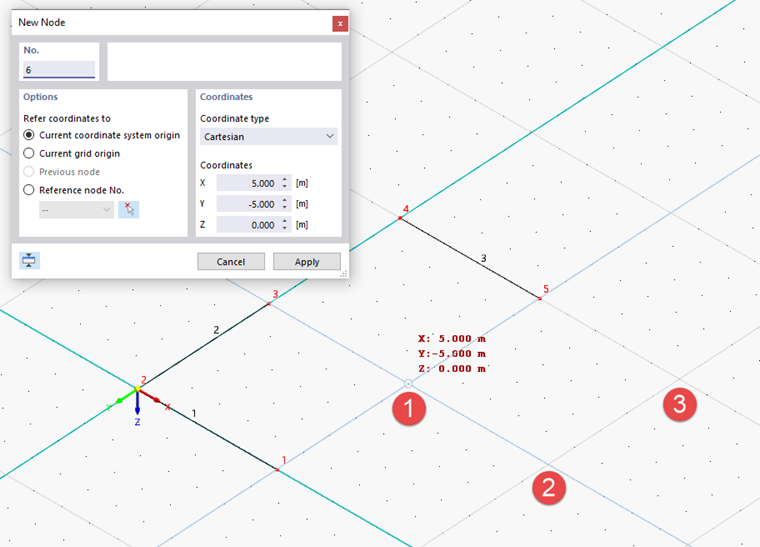

新节点的点
然后点击 [X: yr 10m/yr: -5 m/Z: 0 m] 和 [X: yr 10m/yr: -10 m/Z 0 m] 。
用鼠标右键点击以退出'新建节点'。
06

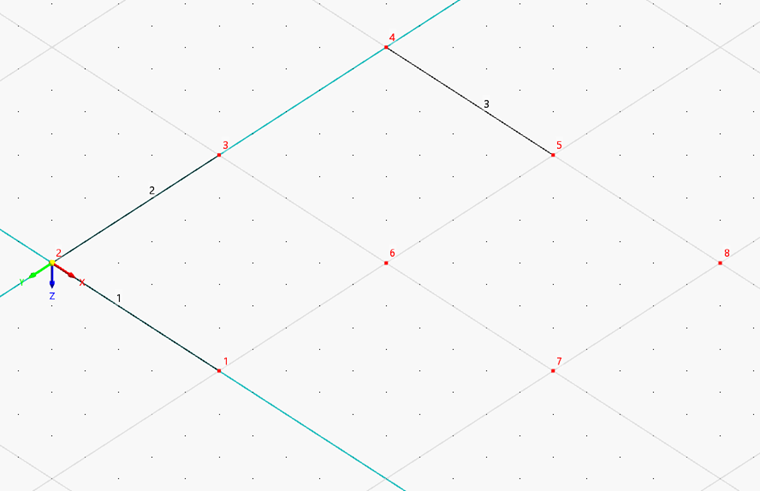

线和节点
