结构体系和荷载

结构体系

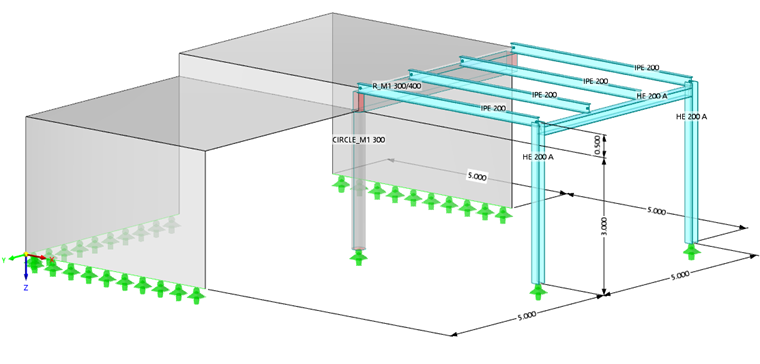

该模型表示的是一个混凝土结构，上面连接着一个钢结构平台。 有两个板，它们之间具有垂直偏移。 楼板由三面混凝土墙和一根柱子支撑。 一个面的自由边处集成了 T 形梁。 所有面都刚性连接。

相邻平台的远端由框架结构支撑。 由于平台梁通过销钉连接在板和框架上，所以它们不传递任何弯矩。

材料、厚度和截面

结构模型中使用的材料为混凝土 C30/37，钢材为 S 235。

楼板和墙的厚度均为 20 cm。 模型中间的混凝土柱子是直径为 30 cm 的圆形截面。 下部梁采用 30 cm 宽、50 cm 深的矩形截面。 钢框架由 HE-A 200 型钢组成，而平台梁由 IPE 200 型钢组成。

荷载

这些荷载通过四个荷载工况 (LC) 施加。

LC1 包括模型自重和板上的楼板自重 0.75 kN/m²。

在 LC2 到 LC4 中定义了活荷载。 这些 A 类荷载分别为 1.50 kN/m²，分别施加在两个板和平台上。

缺陷

对于单个杆件，例如应根据欧洲规范 3 考虑缺陷的影响。 缺陷作为单独的类别进行考虑，而不是作为荷载工况进行考虑。

对于所有柱，初始摆动缺陷为 ϕ₀ = 1/200。 它们分别在 Y 方向的反方向设置，可以反映模型的最小振型。 此外，对于同一方向的钢柱，初始局部弯曲缺陷 e₀/L = 1/200 （杆件 z 轴的屈曲曲线 c ）。 根据欧洲规范 2，弯曲缺陷与混凝土柱无关。
