下一步通过向上复制对象来创建新的线和面。
下部
您可以使用视图立方体来旋转视图(见章节 模型数据)。 使用滚轮可以进行放大和缩小。

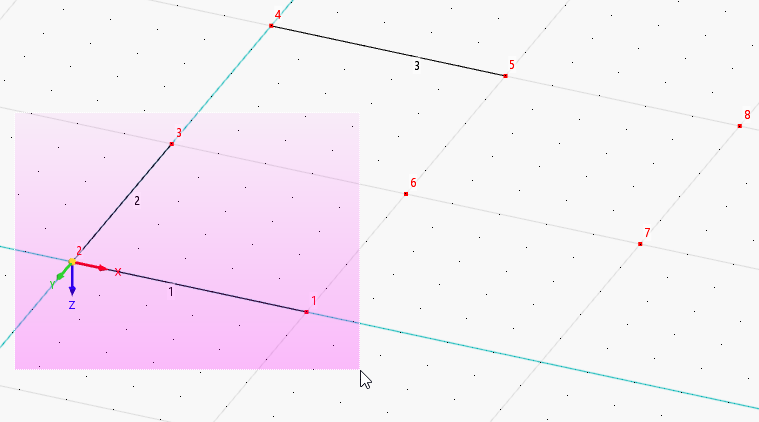

通过在第 1 和 2 行 以及节点 6 上从左到右绘制一个窗口,选择它们。
01
选择线和节点
所选对象的特征在于不同的颜色。
点击工具栏上的 按钮打开'移动/复制'功能(或者使用编辑栏上的移动/复制选项)。 菜单)。
03

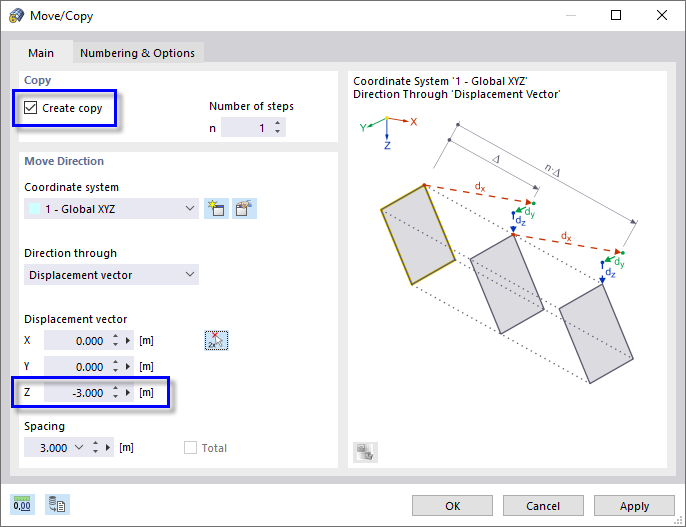

向上复制3 m对象
在'复制'区域选择创建复制。 输入'位移向量',Z方向为-3 m。
选择编号和选项选项卡。
04

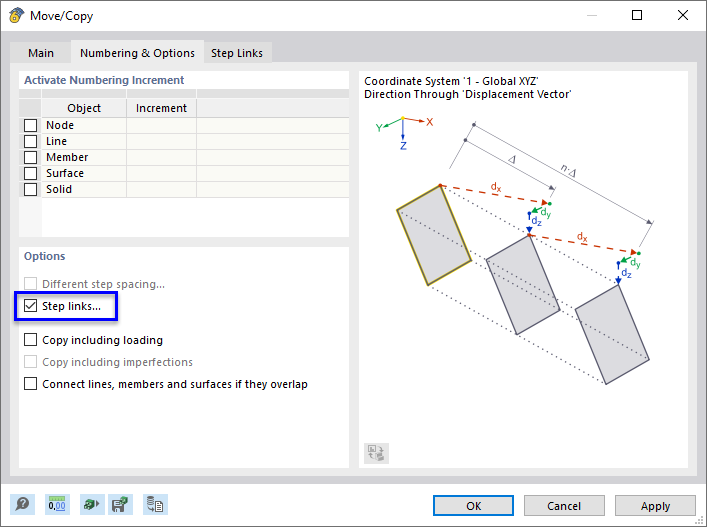

创建连接对象
在'选项'中勾选链接步骤。 添加了一个额外的选项卡。
转到步骤链接选项卡。
05

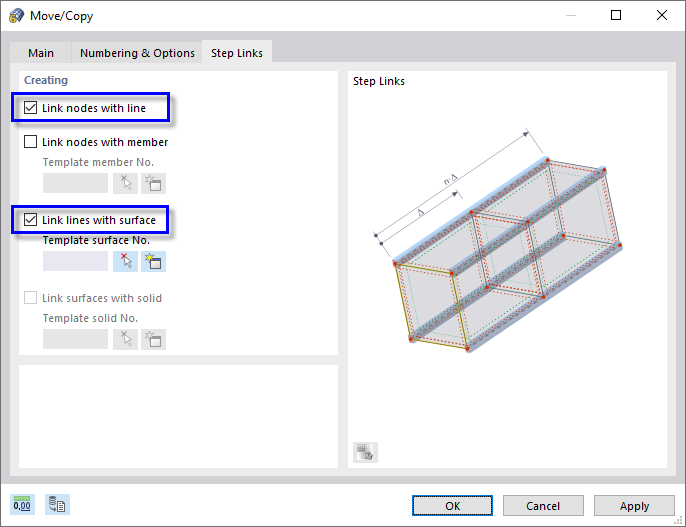

复制时创建线和面

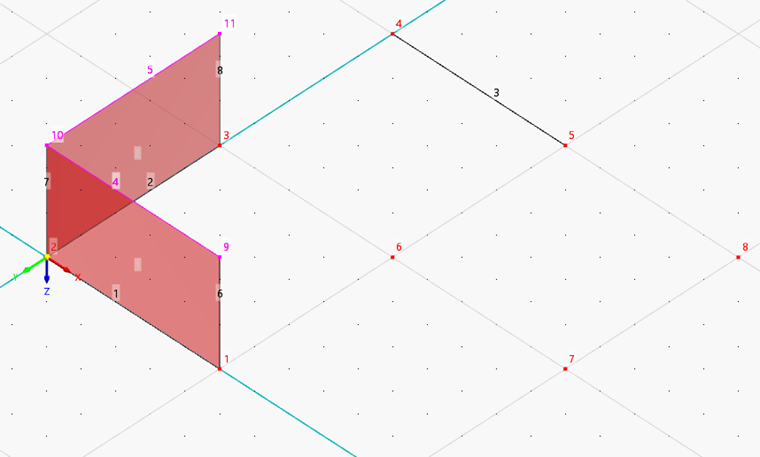

选择 连接节点与线 和 连接线与面 选项。 然后点击确定。 将创建新的线和面。
上部

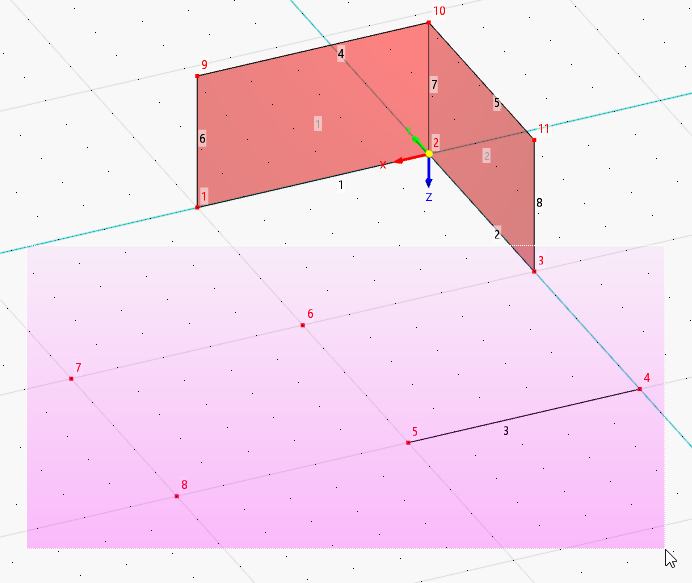

旋转视图,以便可以通过绘制另一个窗口选择线 3 和 节点 3 和 6 到 8。 您可以使用视图立方体来完成此操作。
07
选择节点和线
点击 按钮,再次打开'移动/复制'功能。 在弹出的'移动/复制'对话框中,选择'复制'区域的创建复制。 输入'位移向量',这次是-3.5 m。
09

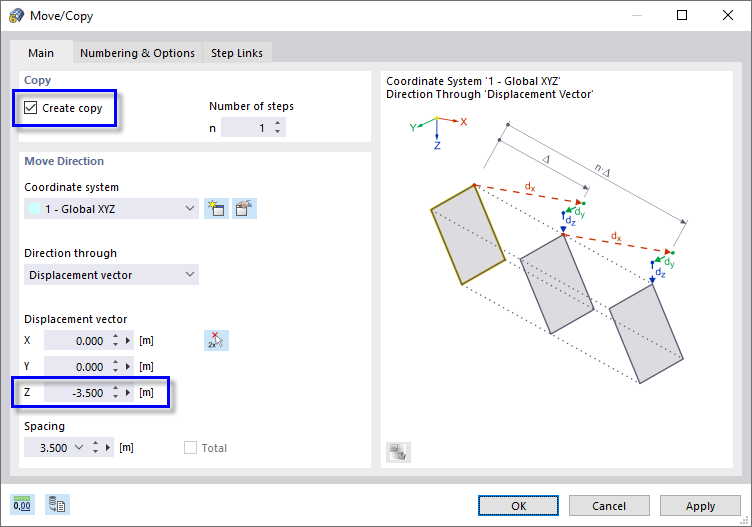

复制对象向上 3.5 m

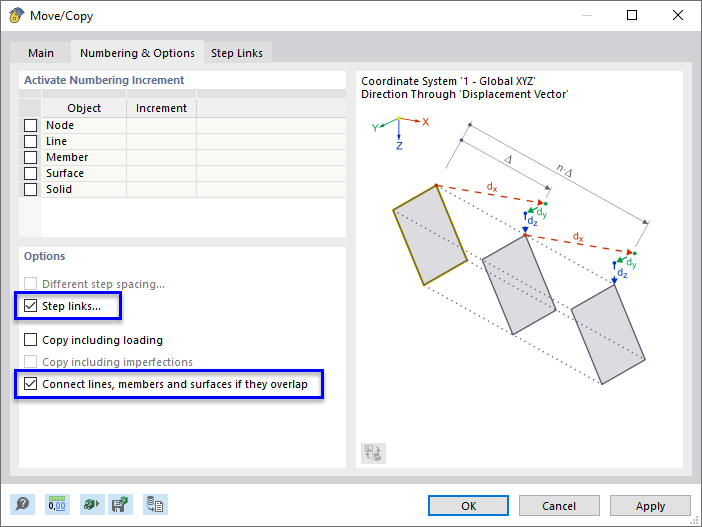

在编号和选项选项卡中,选择连接步骤和连接线、杆件和面(如果它们重叠) ] 选项。

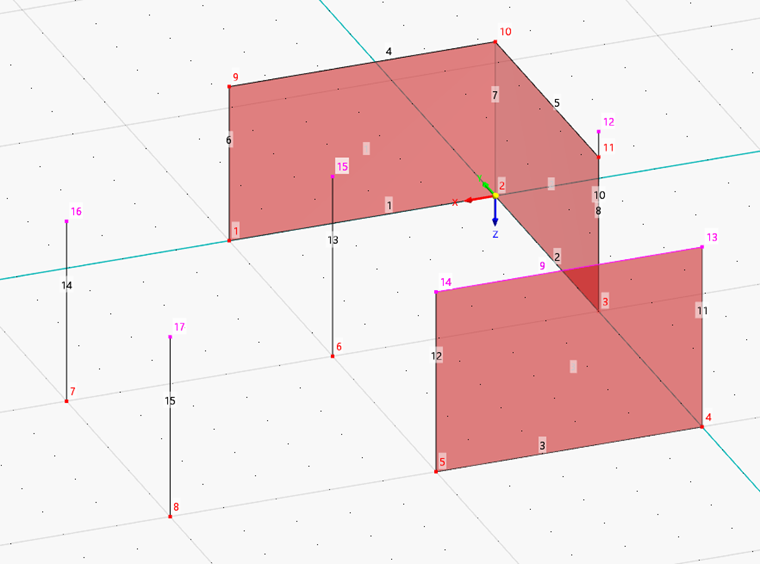

在'阶跃链接'选项卡中,确保再次设置与线链接的节点和与面链接的选项(请参见图片“复制时创建线和面”)。 然后点击确定。
