图形结果

默认情况下显示模型的'全局变形'。

选择荷载工况和组合

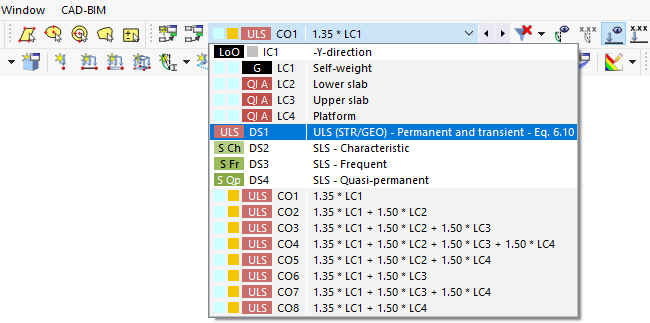

使用荷载工况列表右侧的#image022072#按钮可以在荷载工况和组合的结果之间进行切换。 您也可以从列表中选择一个特定的条目。

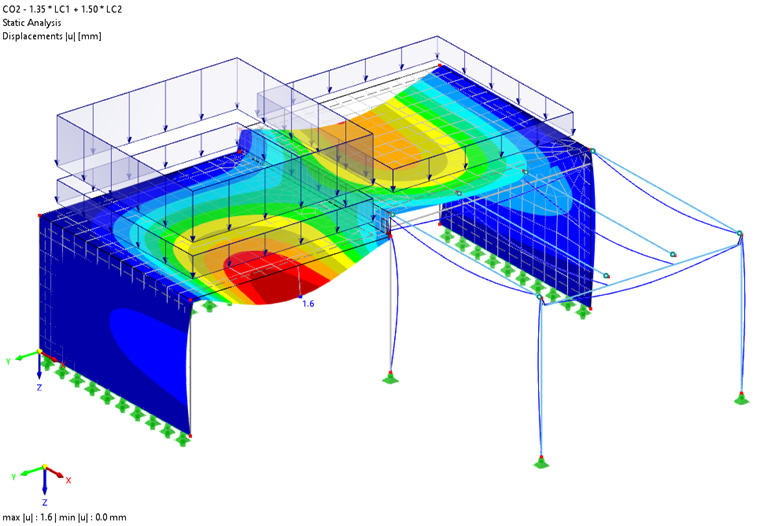

CO2 的变形显示,B。自重和下板上的活荷载(包括安全系数)的位移。 这可以在增加的荷载值中反映出来。

ULS 设计情况 DS1(见图 选择荷载工况或组合)的结果涵盖了所有包含的荷载组合 - CO1 到CO8.

在导航器中选择结果

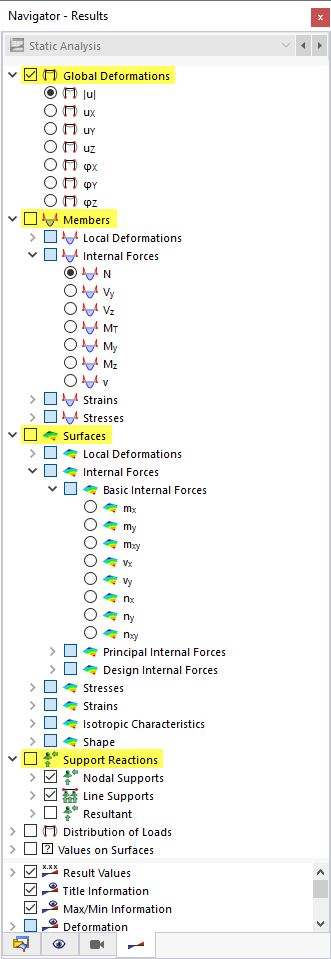

在'导航器 -结果'中,可以选择显示输出的类型,例如:B.变形,杆件内力,表面应力或支座反力。 在图像-结果中突出显示了基本类别。 在子类别中,您可以选择特定的结果类型。

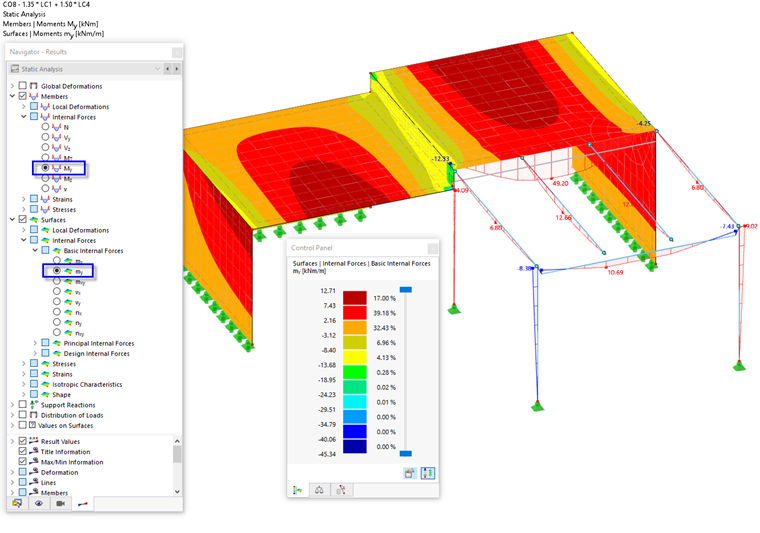

例如,设置为 LC8 。 B.在平台上显示自重和活荷载的结果。 然后激活件类别,并在内力'树状栏中选择我的选项。 同时选择类别。 在基本内力树项中,激活m选项。

'My ' 弯矩是绕平台杆件主轴的弯矩。 基本面弯矩 'my ' 是作用在面的局部 y 轴方向上的弯矩。 对于板来说是平行于全局Y轴的。

如果显示了荷载,则可以通过工具栏中的#image022099#按钮隐藏它们。 此外,停用网格细化和网格的符号: 通过#image

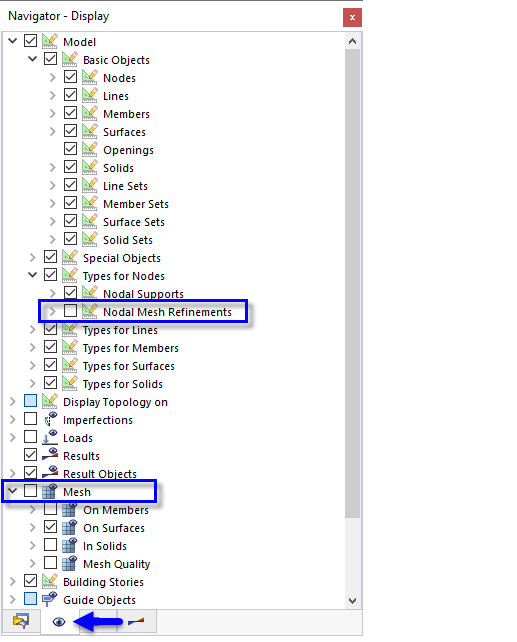

在'模型'类别中,打开节点类型选项,并清除节点细化复选框。 接下来,取消勾选网格类别的复选框。

使用#image">022141#按钮再次设置导航器 -结果

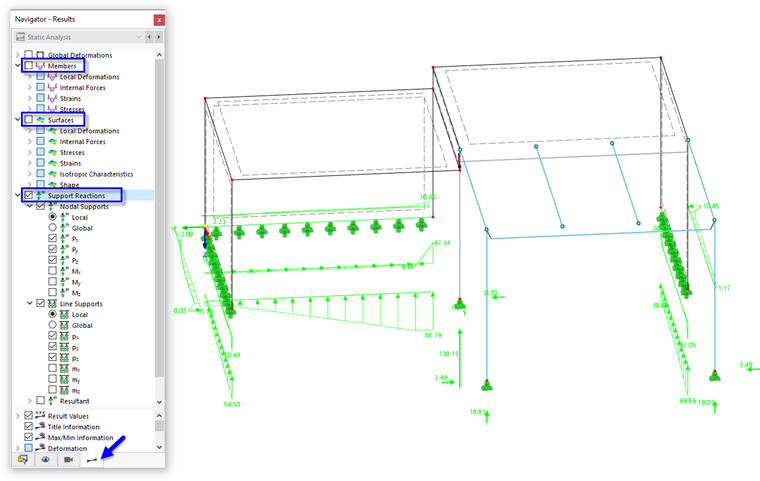

如果只显示支座反力,则停用杆件的类别。 然后选择支座反力
