用户可以使用背景层将dxf文件作为背景。 与导入dxf文件不同,导入dxf文件需要将整个模型转换为模型中的点和线,背景层不会对dxf文件进行转换,只作为背景使用。
01

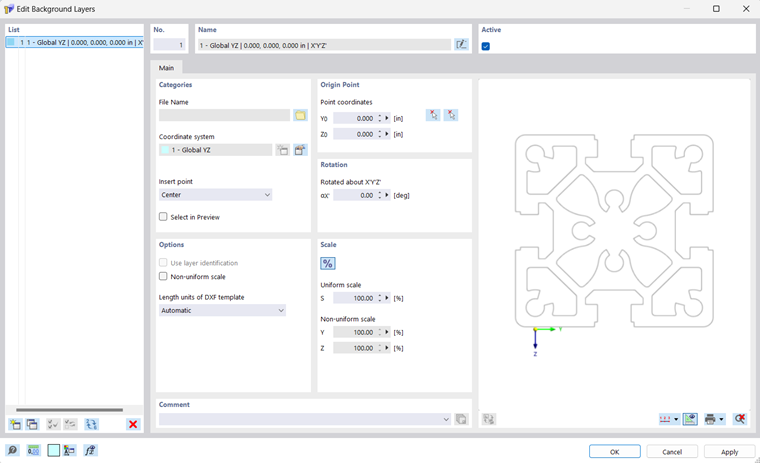

'背景层'对话框

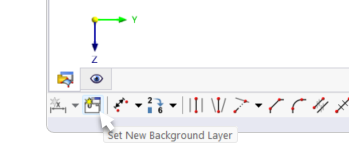

您可以使用 你也可以在 CAD 工具栏中定义一个新的背景层。
类别
“文件名”:用户可以在该处将dxf格式文件导入, 点击按钮,设置'文件名' Windows 对话框中选择文件。
“插入点”:用户可以选择以dxf模型的哪个点为插入点,放置到模型中。 用户可以在下拉菜单中选择使用dxf的哪个点作为插入点:
05
选择可视对象的插入点
原点
用户可以在该处定义dxf模型在模型中的原点。 可以输入该点的坐标或使用左侧的按钮进行定义。 在工作窗口中以图形方式或使用右侧的按钮 。
选项
“不均匀刻度”:勾选该选项后,用户可以对置入的dxf模型进行不等比缩放, 对话框中会出现相应的输入框,用户可以在该处输入不等比缩放的比例。
如果您只想从某些层导入,请首先激活'从所选层导入'复选框。 然后在'层'选项卡中选择相应的层。
如果'DXF 模板的长度单位'不能自动从 DXF 文件中采用,您可以从列表中选择合适的单位。
08
选择长度单位
刻度
用户可以在该处对dxf模型进行缩放。 程序默认将dxf文件等比缩放。 勾选“非均匀缩放”后,用户可以在各个方向上不等比缩放。
使用 可以在相对和绝对输入之间切换。
在模型中使用背景层
如果背景层设为激活,背景层将会在模型中显示为灰色。 用户可以将点、线、单元和板件放置在层线的交点上。
