焊缝应力配置

在焊缝应力配置中，您可以选择要计算和输出的焊缝应力。您可以通过导航器-数据中的应力条目调用焊缝应力配置。

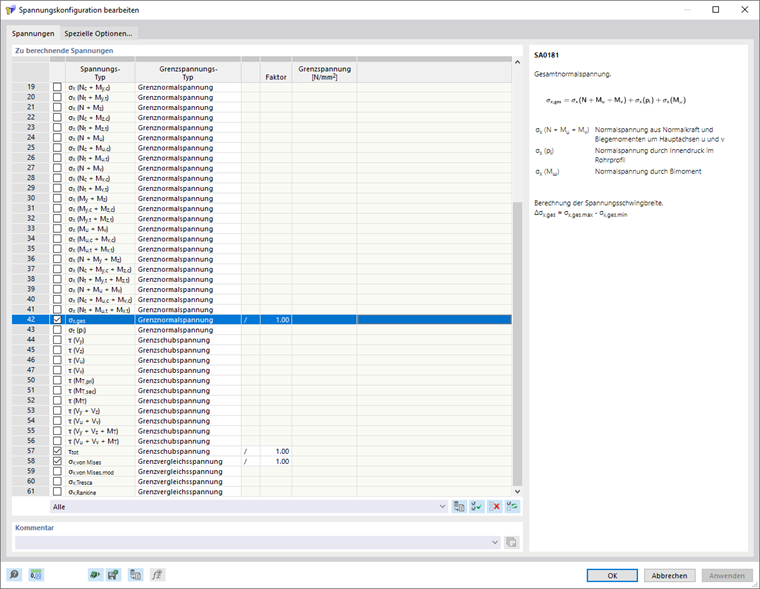

“焊缝应力配置”对话框

要计算的应力

在列表中，您可以选择要计算的应力。当您勾选一个复选框时，相应的应力将被计算。

在列表的右侧会显示所选应力的描述。

极限应力

对于每种应力，您可以在表格中选择一个极限应力类型。应力比是根据现有应力与极限应力的比值计算得出的。

极限应力类型

如果您想增加或减少某一应力类型的极限应力，可以在“因子”列中相应缩放。选择'/'选项时，应力将被除以因子，选择'*'时则相乘。

无

选择极限应力类型“无”时，将跳过应力比的计算。

极限剪应力

极限剪应力代表由横向力和扭矩引起的允许剪应力。极限剪应力根据EN 1993-1-8通过以下公式确定：

用户定义

您可以使用极限应力类型“用户定义”来手动调整极限应力。然后，您可以在“用户定义的极限应力”列中自定义设定极限应力。

用户定义的压力/拉力

通过极限应力类型“用户定义的压力/拉力”，您可以为特定的应力组件设置符号相关的极限应力。
