应力配置

在应力配置中，您可以选择需要计算和输出的应力。您可以通过 导航器 - 数据 中的 应力 条目访问应力配置。

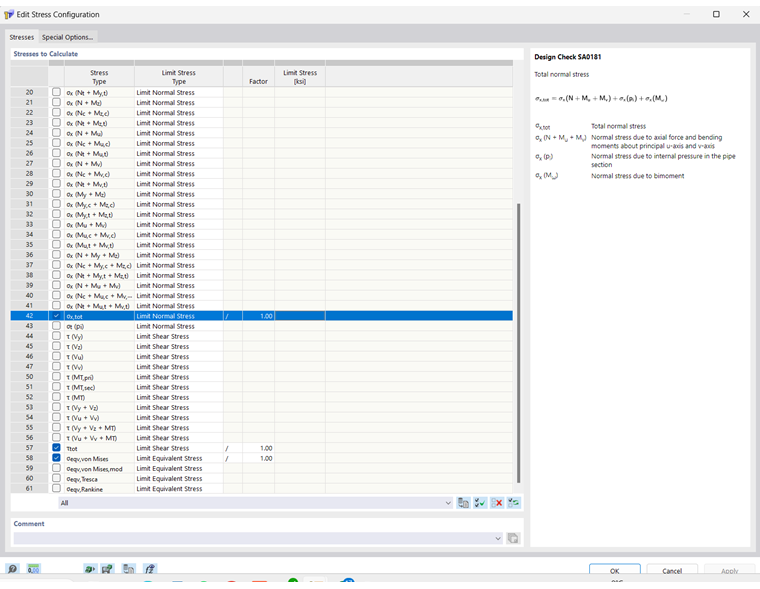

“应力配置”对话框，基本选项卡

基础

基础 选项卡管理需要计算的应力列表。

需要计算的应力

在列表中，您可以选择需要计算的应力。勾选一个选框后，会计算对应的应力。

列表右侧会显示所选应力的描述。

极限应力

对于每个应力，您可以在表格中选择一种极限应力类型。应力比由现有应力与极限应力的比值计算得出。

极限应力类型

如果您希望增大或减少某种应力类型的极限应力，您可以在 '因数' 列中相应缩放。选项 '/' 表示用因数除应力， '*' 表示用因数乘应力。

无

选择极限应力类型 '无' 时，将不计算应力比。

极限正应力

极限正应力表示由于弯曲和轴力所导致的允许应力。极限正应力通过以下公式计算得出。

极限剪应力

极限剪应力表示由于横力和扭矩所致的允许剪应力。极限剪应力通过以下公式计算得出。

极限对比应力

极限对比应力表示多重应力同时作用时的允许对比应力。极限对比应力通过以下公式计算得出。

用户自定义

您可以使用极限应力类型 '用户自定义' 以手动调整极限应力。然后您可以在 '用户自定义极限应力' 列中自定义设置极限应力。

用户自定义压/拉

通过极限应力类型 '用户自定义压/拉'，您可以为特定应力成分设置符号相关的极限应力。

特殊选项

在 特殊选项 选项卡中，您可以设置应力计算的选项。

"应力配置" 对话框，“特殊选项” 选项卡

修改 von Mises 对比应力

您可以调整用于确定对比应力的因数。这些因数会影响到 (von Mises, 修改的) σ_{v, von Mises, mod} 的对比应力。
