拐角折弯

拐角倒角功能会在拐角区域生成一条新线，从而截断拐点处的边缘。请在工具菜单中调用拐角倒角功能。或者，也可使用 CAD 工具栏中的按钮 。无需事先选择线段。

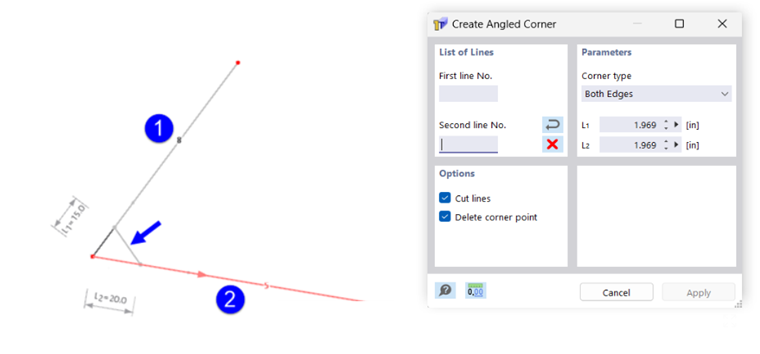

“拐角倒角”对话框

参数

列表中有两种可用于生成倒角的选项：

拐角类型

• 两条边：第一条线按长度 L₁ 缩短，第二条线按长度 L₂ 缩短。
• 边和角度：第一条线按长度 L₁ 缩短。与第二条线的连接按角度 α 进行。该角度是相对于右手坐标系定义的。

选项

如果复选框“分离线段”处于激活状态，则在生成倒角后，会删除拐角区域中原始线段的多余部分。

选项“删除拐点”也会删除原始交点处的点。

线段列表

您可以在工作窗口中通过鼠标单击选择线段，或直接在输入框中输入线号。直接输入线号时，可使用按钮 交换第一条和第二条线号，并使用按钮 删除线号。
