箍筋

箍筋用于承受混凝土构件中的剪力和扭矩。

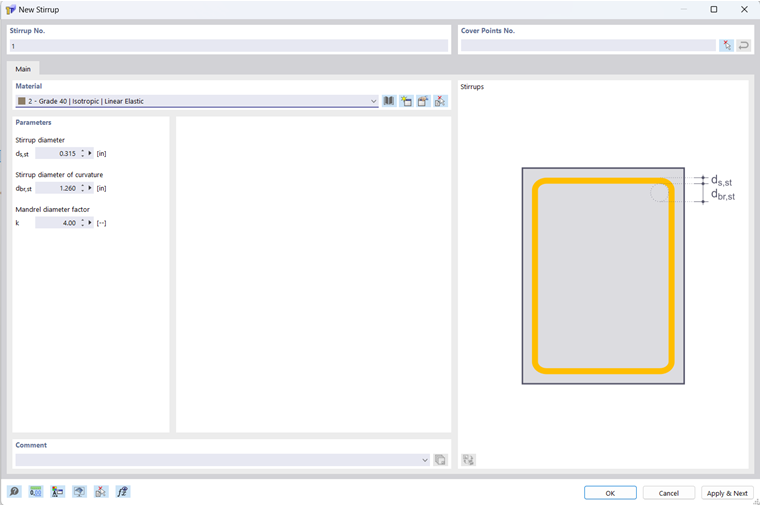

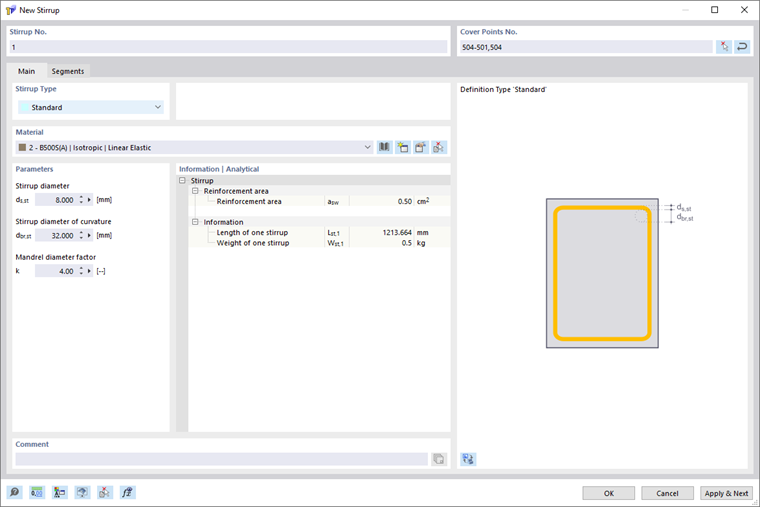

对话框“新箍筋”

箍筋编号会自动分配，但可以修改。编号时顺序无关紧要，也不必连续；编号中允许存在间隔。

覆盖点编号

您可以在覆盖点上放置箍筋。覆盖点是覆盖线上类型为 '在线上' 的点。您还可以在覆盖线上创建其他覆盖点，并将其用于箍筋布置。

对于箍筋类型"标准"，可以定义开口箍筋和封闭箍筋。当起始覆盖点与结束覆盖点相同时，即生成封闭箍筋。为此，请在点序列的末尾再次输入起始覆盖点。例如，输入覆盖点 504–501,504 会生成一个封闭箍筋，因为起始覆盖点 504 同时也是结束覆盖点 504。

箍筋类型

列表中提供多种箍筋类型供选择。

箍筋类型

标准

箍筋类型"标准"允许定义任意箍筋形状，包括矩形、圆形和三角形箍筋，以及由直线段和弯曲线段组成的箍筋。

要创建箍筋，请输入所需的覆盖点。由此产生的箍筋线段会列在"线段"标签页中，并可在该处进行编辑。

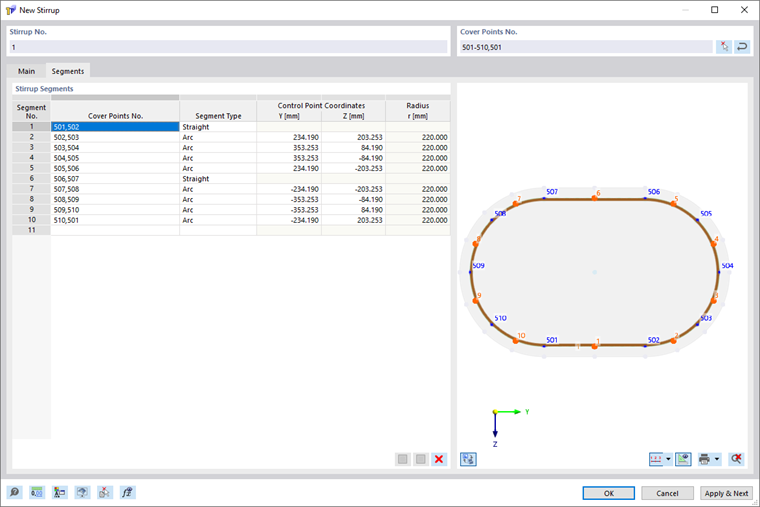

标准型箍筋，分段

对于每个线段，您可以调整其相关覆盖点、更改线段类型，并且对于类型为"圆弧"的线段，还可以编辑控制点坐标。

此外，还可以拆分、合并或删除线段。请使用列表下方的按钮。

	拆分所选的直线箍筋线段
	合并所选的直线箍筋线段
	删除所选的线段

圆形

箍筋类型"圆形"用于快速简便地定义圆形箍筋。

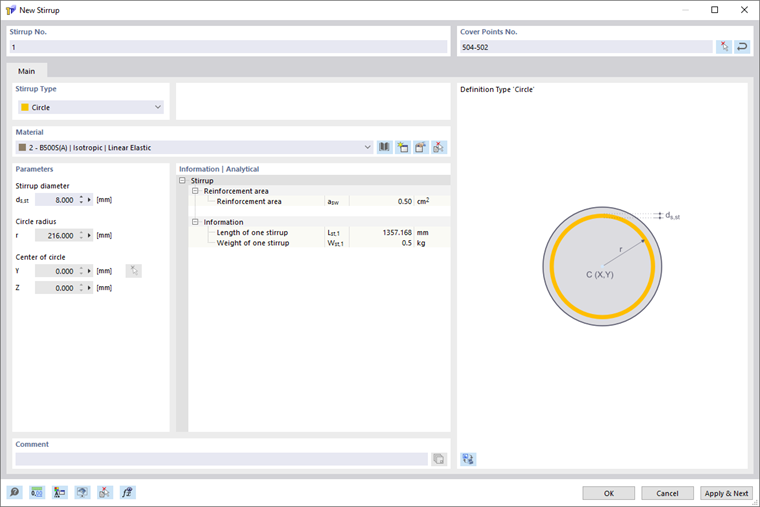

箍筋类型“Kreis”

定义圆形箍筋有多种方式。您可以直接通过圆心和半径定义圆形箍筋。或者，您也可以输入一个或两个覆盖点以及圆心；此时半径将被计算得出。同样，您也可以输入三个覆盖点，此时圆心和半径将由这些覆盖点确定。

材料

在已创建材料的列表中，您可以为箍筋选择或编辑材料，也可以重新定义。仅允许使用类型为"钢筋"的材料。

参数

可用参数取决于所选的箍筋类型。对于箍筋类型"标准"，箍筋直径 d_s,st、弯曲箍筋直径 d_br,st 和弯曲滚筒直径系数 k 相互关联。其关系由以下公式描述：

d_br,st = k · d_s,st

信息 | 分析

本部分提供箍筋的钢筋面积、长度和重量等重要属性的概览。

薄壁等效截面（equivalent thin-walled section ETWS）

箍筋除了确定钢筋面积、长度和重量外，还决定薄壁等效截面的几何形状。程序由封闭箍筋计算出薄壁等效截面，该截面在 RFEM 6 和 RSTAB 9 的 混凝土设计 扩展模块中用于扭转验算。

下图显示了带有箍筋的箱形截面以及由其形成的薄壁等效截面：

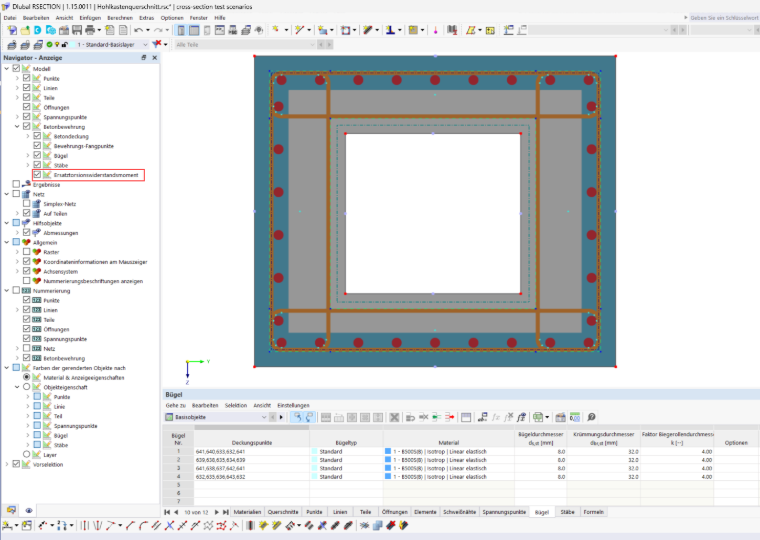

薄壁等效截面 - RSECTION 截面

薄壁等效截面的生成

只有封闭箍筋才会被纳入薄壁等效截面。类型为 标准 的箍筋，当起始覆盖点与结束覆盖点相同时即为封闭（参见 覆盖点编号 章节）。开口箍筋将被忽略，也不用于剪力验算。

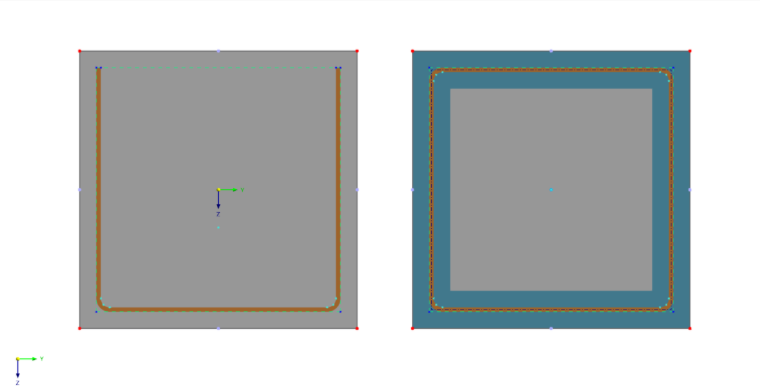

无等效截面的开口箍筋（左），各带一个等效截面的两个封闭箍筋（右）

程序将所有封闭箍筋合并，仅使用合并结果的 外轮廓。该外轮廓构成薄壁等效截面的中线。位于合并区域内部的箍筋肢不会被考虑。互不接触的独立箍筋会生成独立的等效截面。

薄壁等效截面的中线穿过箍筋钢筋的中心。有效墙厚 t_ef 不在 RSECTION 中确定，而是在 混凝土设计 扩展模块中根据所选规范确定。

规则

生成薄壁等效截面时适用以下规则：

• 凸形：薄壁等效截面必须是凸的，即其轮廓的所有内角均小于或等于 180°。如果合并结果的外轮廓出现凹角，则在该处将其分割为多个薄壁等效截面。

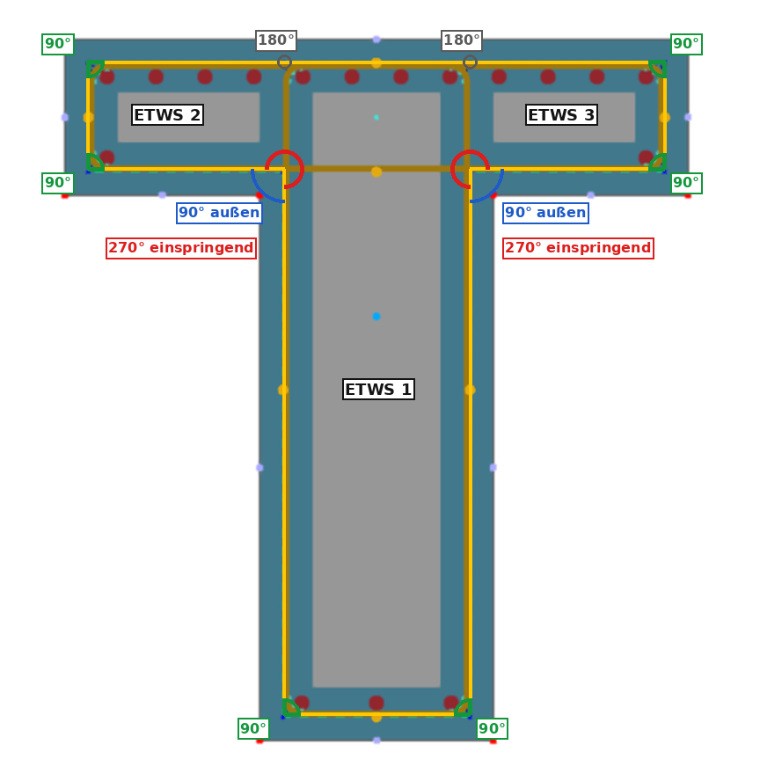

箍筋连接处的凸角和凹角

• 相交的箍筋：如果两根箍筋的交点处出现凹角，则较大的面积会截去较小的面积。该处的箍筋肢构成两者的公共边界。

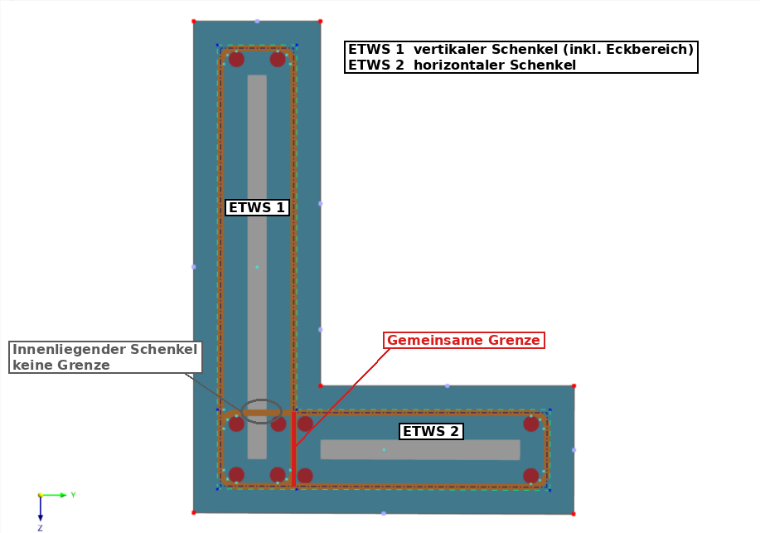

相交箍筋的 L 形截面：共用极限的两个等效矩形箍筋

• 内部的箍筋肢：位于等效截面内部且不产生凹角的箍筋肢不构成边界。

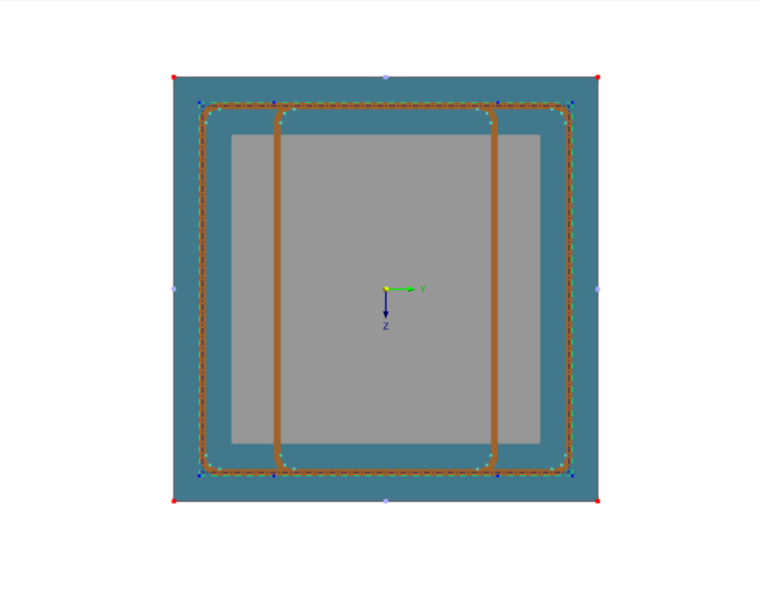

内部配置箍筋的矩形截面：沿外箍筋的一个 ETWS

显示

您可以在 导航器 - 显示 中通过 等效扭转抵抗矩 选项显示薄壁等效截面。该显示默认处于停用状态。

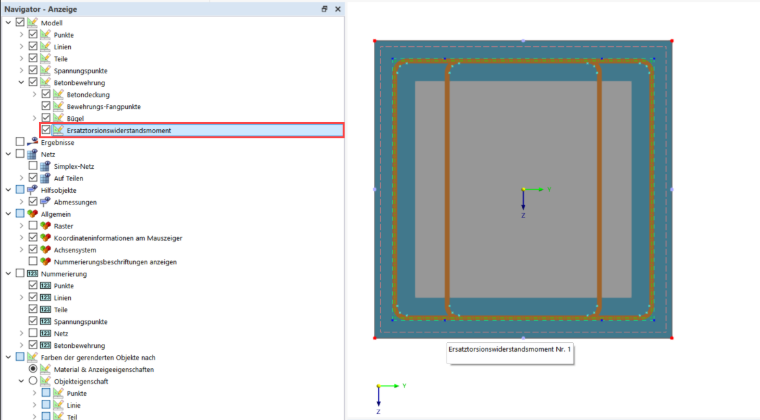

导航器 - 显示：替代扭转阻力矩
