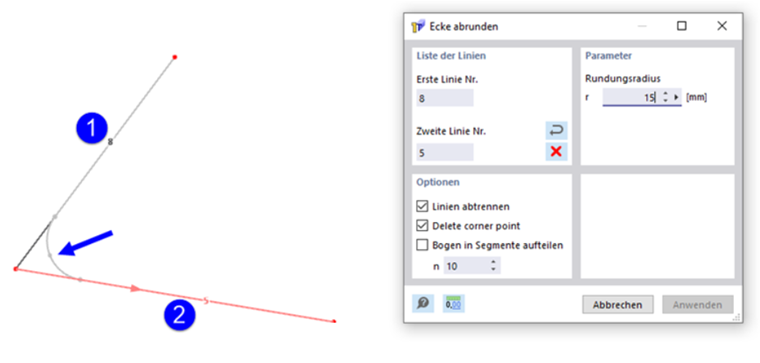

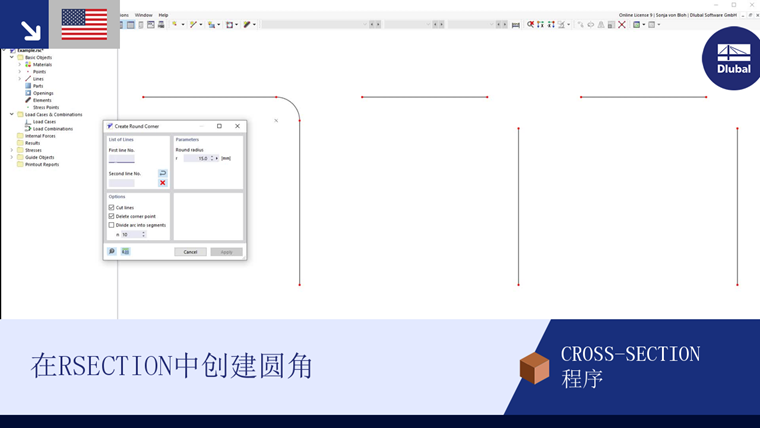

Die Funktion 圆角 erzeugt einen neuen Bogen am Schnittpunkt zweier Linien und rundet so den Eckbereich aus. Rufen Sie hierzu die Funktion 圆角 im Menü Extras auf. Alternativ verwenden Sie hierzu die Schaltfläche
in der CAD-Symbolleiste. Die Linien müssen Sie vorher nicht selektieren.
参数
Geben Sie den Rundungsradius r des Bogens an, der zwischen den Linien erzeugt werden soll.
选项
Ist das Kontrollfeld 'Linien abtrennen' aktiv, so werden nach dem Erzeugen der Ausrundung die Überstände der ursprünglichen Linien im Eckbereich gelöscht.
Die Option 'Eckpunkt löschen' entfernt auch den Punkt im ursprünglichen Schnittpunkt.
Mit dem Kontrollfeld 'Bogen in Segmente aufteilen' können Sie den Bogen in n gerade Segmente unterteilen.
Linienliste
Die Linien können Sie im Arbeitsfenster per Mausklick auswählen oder die Liniennummern direkt in den Eingabefeldern eingeben. Bei der direkten Eingabe der Liniennummern können Sie mit der Schaltfläche
die erste Liniennummer mit der zweiten vertauschen und mit der Schaltfläche
die Liniennummern löschen.
