Vous pouvez utiliser un fichier DFX comme couche d’arrière-plan pour entrer des objets. Par rapport à l’importation DXF, où le modèle complet est converti en points et en lignes puis importé, les couches d'arrière-plan représentent une sorte de feuille transparente pour une modélisation spécifique.

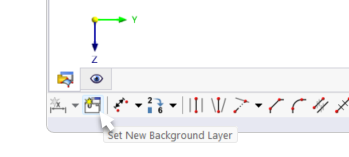

Le bouton
de la barre d’outils de CAO permet également de définir une nouvelle couche d’arrière-plan.
Catégories

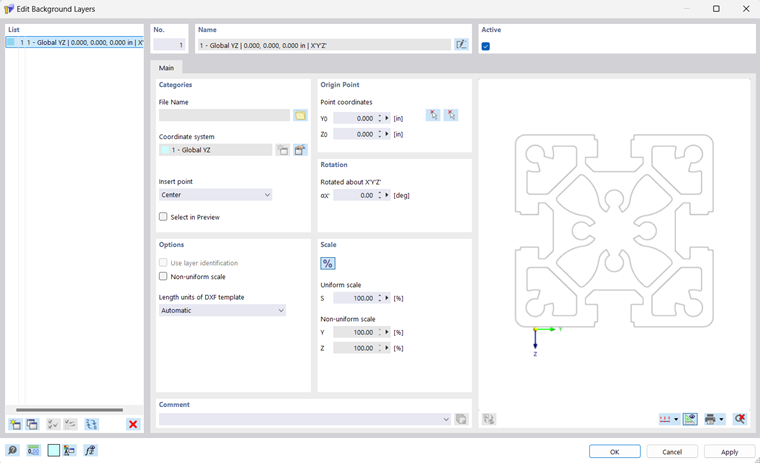

La couche d’arrière-plan doit être au format .dxf. Définissez le « Nom du fichier » en sélectionnant le fichier dans la boîte de dialogue de Windows à l’aide du bouton
.
Le « Point d’insertion » détermine l’emplacement qui est placé sur « l’enveloppe » de la couche d’arrière-plan au Point d’origine. Différentes options peuvent être sélectionnées dans la liste :
Informations
Si vous cochez la case « Sélectionner dans l’aperçu », vous pouvez définir le point d’insertion graphiquement : pour cela, cliquez-droit sur « Point d’origine »
et définissez le point d’insertion dans la zone d’aperçu.
Point d’origine
Le Point d'insertion de la couche d’arrière-plan est placé au « Point d’origine » dans le modèle. Entrez les coordonnées de ce point ou définissez-le graphiquement dans la fenêtre de travail en cliquant sur
ou dans la zone d’aperçu à l’aide du bouton
.
Options
Si vous souhaitez utiliser une « Échelle non-uniforme » pour la mise à l’échelle de la couche dans les directions spatiales, cochez la case correspondante. De cette façon, les champs d’entrée correspondants dans la section correspondante de la boîte de dialogue « Échelle » deviennent accessibles.
Si vous souhaitez importer les données de certaines couches uniquement, cochez la case « Utiliser l’identifiant de couche ». Sélectionnez ensuite les couches correspondantes dans l’onglet « Couche ».
Si les « Unités de longueur du modèle DXF » ne doivent pas être automatiquement adoptées à partir du fichier DXF, vous pouvez sélectionner l’unité appropriée dans la liste.
Échelle
Dans cette section de la boîte de dialogue, vous pouvez mettre à l’échelle la taille de la couche d’arrière-plan ; par exemple, pour compenser les incohérences dans les unités. Le cas normal est une « Échelle uniforme » Δ avec une échelle régulière dans toutes les directions. Pour une échelle non-uniforme, cochez la case correspondante dans les « Options » de la boîte de dialogue.
Le bouton
vous pouvez basculer entre les entrées relatives et absolues.
Utilisation d’une couche d’arrière-plan
Si la couche d'arrière-plan est définie comme Active, elle est surlignée en gris. Vous pouvez désormais placer des points, des lignes, des éléments et des pièces aux points d’intersection des lignes de couche.
