È possibile utilizzare un file DXF come layer di sfondo per l'immissione di oggetti. Rispetto all'importazione DXF, in cui il modello completo viene convertito in punti e linee e quindi importato, i layer di sfondo rappresentano una sorta di foglio trasparente per la modellazione specifica.
È possibile utilizzare il

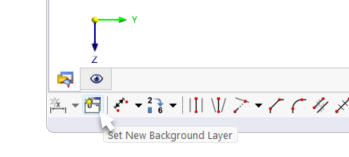

è anche possibile definire un nuovo strato di sfondo nella barra degli strumenti CAD.
Categorie

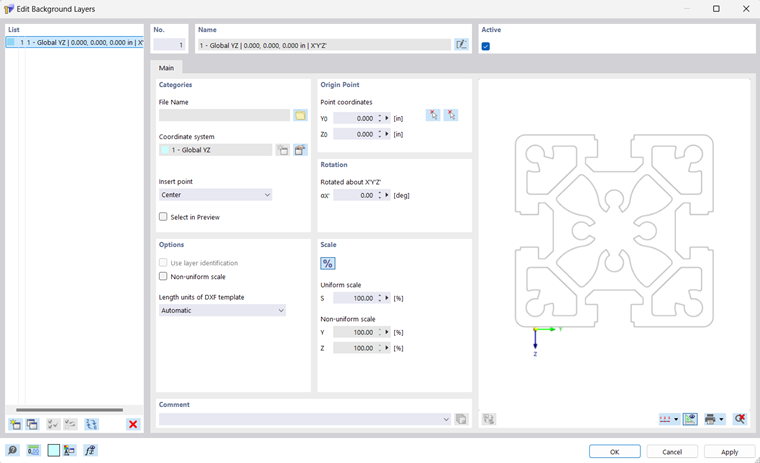

Il layer di sfondo deve essere in formato .dxf. Imposta il 'Nome del file' facendo clic sul pulsante
selezionare il file nella finestra di dialogo di Windows.
Il 'Punto di inserimento' determina la posizione che è posizionata sull '"inviluppo" del layer guida al Punto di origine. Sono disponibili varie opzioni per la selezione nell'elenco:
Informazione
Se si seleziona la casella di controllo 'Seleziona in anteprima', è possibile definire graficamente il punto di inserimento: Per fare ciò, fare clic con il pulsante destro #nella sezione 'Punto di origine'.imageorigin@
Punto di origine
Il Inserisci il punto del layer di sfondo è posizionato nel modello in corrispondenza del 'Punto di origine'. Inserire le coordinate di questo punto o definirlo utilizzando il pulsante a sinistra
Graficamente nella finestra di lavoro o utilizzando il pulsante a destra
nell'area di anteprima.
Opzioni
Se si desidera utilizzare una 'Scala non uniforme' per ridimensionare lo strato nelle direzioni spaziali, attivare la casella di controllo. Così, i campi di input corrispondenti nella sezione di dialogo 'Scala' diventano accessibili.
Se si desidera importare solo da alcuni layer, attivare prima la casella di controllo 'Importa da layer selezionati'. Quindi, seleziona i layer corrispondenti nella scheda 'Layer'.
Se le 'Unità di lunghezza del template DXF' non devono essere adottate automaticamente dal file DXF, è possibile selezionare l'unità appropriata dall'elenco.
Scala
In questa sezione di dialogo, è possibile ridimensionare le dimensioni del layer di sfondo; ad esempio, per compensare le incoerenze nelle unità. Il caso normale è una 'scala uniforme' Δ con ridimensionamento regolare in tutte le direzioni. Per una scala non uniforme, attivare la casella di controllo corrispondente nella sezione di dialogo 'Opzioni'.
Utilizzare il
è possibile alternare tra input relativi e assoluti.
Utilizzo di un layer di sfondo
Se il layer di sfondo è impostato come Attivo , sarà evidenziato in grigio. Ora è possibile posizionare punti, linee, elementi e parti nei punti di intersezione delle linee del layer.
