工作平面和栅格

选择栅格可以帮助您在工作平面中进行图形输入。

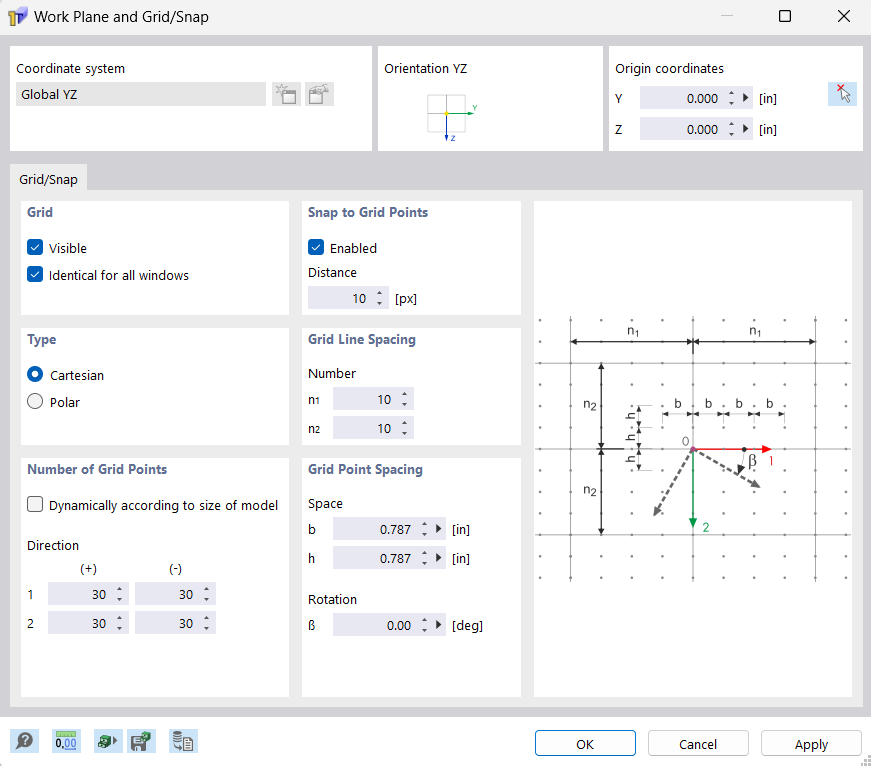

“工作平面与网格/捕捉”对话框

工作平面

工作平面由两个相互正交的轴 Y 和 Z 定义。 工作平面的原点（零点）为坐标轴的交点。

您可以通过在对话框的'原点坐标'部分输入坐标或使用按钮 是编辑按钮。

栅格/捕捉

【栅格】由显示在工作平面上的点组成。 它们便于数据输入： 以图形方式放置对象时，对象点会捕捉栅格点。

栅格点

使用【可见】复选框可以显示和隐藏栅格。 如果您想在窗口中使用不同的栅格设置，请取消激活【适用于所有窗口】选项。

您可以使用 可以在 CAD 工具栏中快速打开和关闭栅格。

CAD 工具栏：网格和网格捕捉

栅格点的数目

如果选择了“按照模型大小动态调整”复选框，RSECTION 会根据模型的尺寸自动调整栅格面积。 因此在模型周围总是有足够的栅格点。 每次输入后，都会重新计算所需的栅格点。

要单独定义栅格点的数量，请停用动态栅格调整。 这样可以分别定义每个轴的正负方向。

捕捉到栅格点

使用【激活】复选框，可以打开和关闭捕捉功能，无论栅格是否显示。 这样即使栅格被隐藏，也可以捕捉到栅格点。

【距离】以像素为单位，定义鼠标指针可以捕捉到的距离栅格点的距离，只有鼠标离栅格点的距离小于这个值才能捕捉到。

栅格线间距

栅格由均匀分布的栅格线构成。 输入栅格线之间的栅格点数。 方向 1 和 2 可以分别定义。

栅格点间距

可以对方向 1 和 2 分别定义栅格点的“间距”。

要在工作平面上【旋转】栅格，请输入旋转角度 β。
