Você pode utilizar um arquivo DXF como imagem de fundo para a inserção de objetos. Ao contrário da importação DXF, na qual o modelo completo é importado convertido em pontos e linhas, as imagens de fundo representam uma espécie de camada para a modelagem.

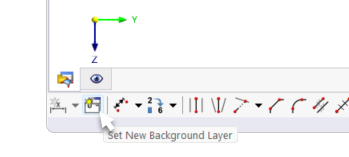

Através do botão
na barra de ferramentas CAD, você também pode definir uma nova imagem de fundo.

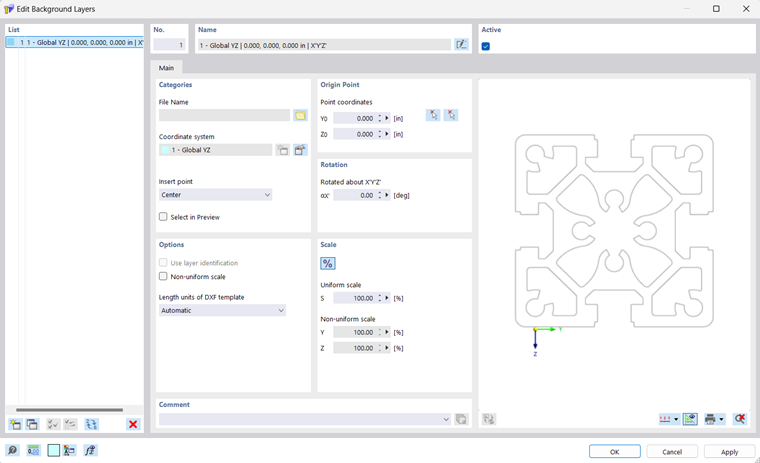

Categorias
A imagem de fundo deve estar no formato .dxf. Defina o 'nome do ficheiro' selecionando o ficheiro através do botão
na caixa de diálogo do Windows.
O 'ponto de inserção' determina qual ponto na "envolvente" da imagem de fundo é colocado no ponto de origem. Na lista, estão disponíveis várias opções para seleção:
Se assinalar a caixa de seleção 'Selecionar na pré-visualização', pode determinar graficamente o ponto de inserção: para tal, clique no botão
à direita na secção 'Ponto de origem' e defina então o ponto de inserção na área de pré-visualização.
Ponto de origem
O ponto de inserção da imagem de fundo é colocado no modelo no 'ponto de origem'. Indique as coordenadas deste ponto ou defina-o graficamente na janela de trabalho através do botão esquerdo
ou na área de pré-visualização através do botão direito
.
Opções
Se deve ser utilizado um 'Escalamento não uniforme' para dimensionar a imagem nas direções espaciais, ative a caixa de seleção. Assim, os campos de introdução correspondentes na secção 'Escala' ficam acessíveis.
Se a importação deve ocorrer apenas a partir de alguns layers, ative primeiro a caixa de seleção 'Importar a partir de layers selecionados'. Em seguida, selecione os layers correspondentes no separador 'Layer'.
Se as 'unidades de comprimento do modelo DXF' não devem ser assumidas automaticamente do ficheiro DXF, pode selecionar a unidade adequada na lista.
Escala
Nesta secção, pode dimensionar o tamanho da imagem de fundo, por exemplo, para compensar inconsistências nas unidades. O caso padrão é uma 'Escala uniforme' Δ com escalonamento homogéneo em todas as direções. Para uma escala não uniforme, ative a caixa de seleção correspondente na secção 'Opções'.
Com o botão
, pode alternar entre a introdução relativa e absoluta.
Utilizar imagem de fundo
Se a imagem de fundo estiver Ativa, ela é apresentada com fundo cinzento. Agora pode inserir pontos, linhas, elementos e partes nos pontos de interseção das linhas da imagem de fundo.
