Слой фона

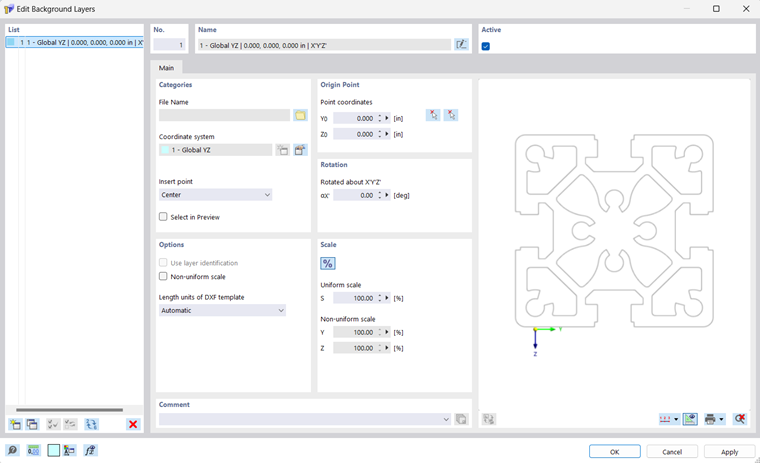

Файл DXF можно использовать в качестве фонового слоя при вводе объектов. По сравнению с импортом DXF, при котором вся модель преобразуется в точки и линии, а затем импортируется, фоновые слои представляют собой что-то наподобие прозрачного листа для конкретного моделирования.

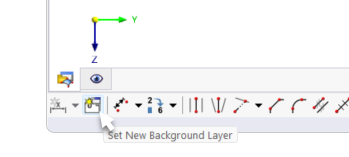

вы можете использовать Новый слой фона вы также можете задать новый фоновый слой на панели инструментов CAD.

Инфо

Чтобы использовать фоновый слой, установите его на Активный.

Категории

Фоновый слой должен быть в формате .dxf. Задайте 'Имя файла' с помощью кнопки Открыть файл выберите файл в диалоговом окне Windows.

'Точка вставки' определяет место, которое будет помещено на «пакет» фонового слоя в начальную точку. Для выбора в списке доступны различные варианты:

Инфо

Если вы установите флажок 'Выбрать в предпросмотре', вы можете задать точку вставки графически: Для этого нажмите правую кнопку #в разделе 'Точка начала'.imageorigin@

Точка начала

Точка вставки [[%\} фонового слоя помещается в модель в 'Начальную точку'. Введите координаты этой точки или задайте их с помощью кнопки слева Выбрать индивидуально Графически в рабочем окне или с помощью кнопки справа Выбрать индивидуально в области предварительного просмотра.

Опции

Если вы хотите использовать 'Неравномерный масштаб' для масштабирования слоя в пространственных направлениях, активируйте этот флажок. Благодаря тому, становятся доступными соответствующие поля ввода в секции диалога 'Масштаб'.

Если вы хотите импортировать только из некоторых слоев, сначала активируйте флажок 'Импорт из выбранных слоев'. Затем выберите соответствующие слои во вкладке 'Слой'.

Если 'Единицы длины шаблона DXF' не должны автоматически приниматься из файла DXF, можно выбрать подходящие единицы измерения из списка.

Масштаб

В этом разделе диалога можно масштабировать размер фонового слоя; например, для компенсации несоответствий в единицах измерения. Нормальный случай - это 'Равномерный масштаб' Δ с регулярным масштабированием во всех направлениях. Для неравномерного масштаба, активируйте соответствующий флажок в разделе диалога 'Опции'.

Используйте Относительный/абсолютный ввод что позволяет переключаться между относительным и абсолютным вводом данных.

Применение фонового слоя

Если фоновый слой установлен как Активный , он выделяется серым цветом. Теперь в точках пересечения линий слоя можно размещать точки, линии, элементы и части.
