尺寸对于理解建模具有重要作用。可以使用多种尺寸标注类型，您可以按用户自定义方式应用。

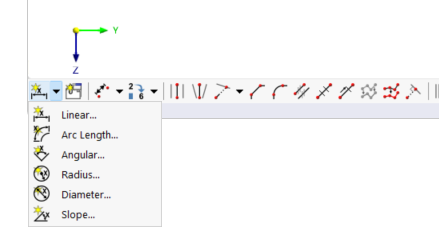

借助 CAD 工具栏中按钮
的功能，您可以直接在模型上设置尺寸标注。

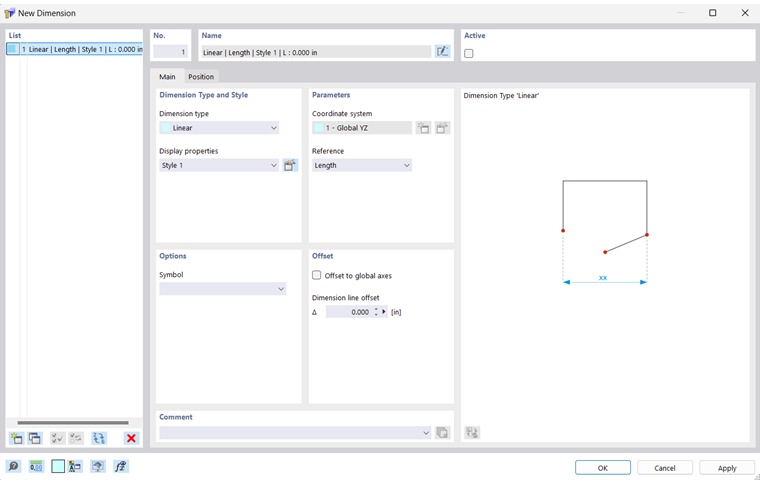

请在“新建尺寸标注”对话框中设置参数。然后在工作窗口中单击确定尺寸的对象。
基本
在“基本”选项卡中，定义标注的类型以及其显示方式。
标注类型和样式
列表中提供了多种“标注类型”供选择。它们对应于按钮的功能（见图 Bemaßungen 的按钮）。
| 线性 | 两个或多个点之间的长度 |
| 弧长 | 弧上各点之间的长度 |
| 角度 | 三个点之间或两条线之间的角度 |
| 半径 | 圆或圆弧半径 |
| 直径 | 圆或圆弧直径 |
| 倾斜 | 一条线与一个平面之间的倾斜角 |
“显示属性”用于控制尺寸标注所采用的尺寸符号和字体。您可以通过按钮
检查当前“样式”：将显示带有尺寸标注预览的“显示属性”对话框。您可以在其中根据需要调整各个标注类型的样式。
选项

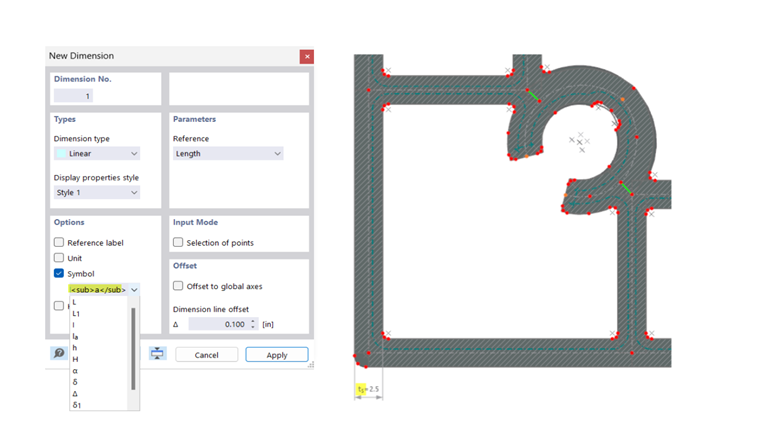

您可以为尺寸标注添加一个尺寸符号。请输入“符号”，或在列表中选择合适的条目。
参数
对于长度标注，您可以在此部分定义参考参数。
通过“尺寸参考”，您可以控制标注是基于定义点之间的实际长度，还是基于在某一全局方向上的投影。
偏移

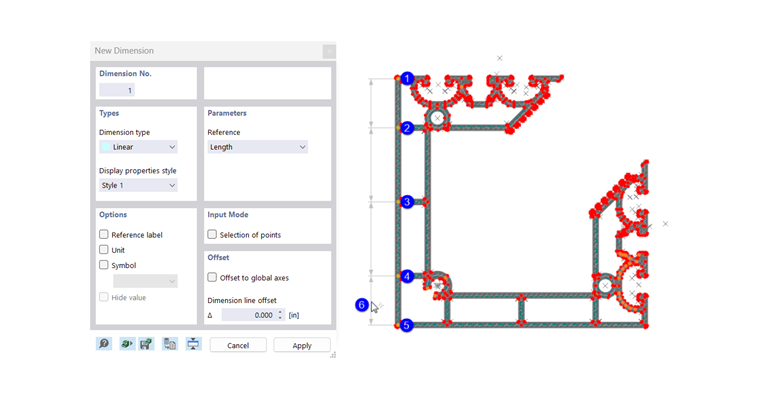

“尺寸线偏移” Δ 描述了尺寸线与参考对象之间的距离。在按钮对话框中，您可以图形化定义该距离（见图 图形化设置标注 的步骤 (6)）。
如果您启用“相对于全局轴偏移”复选框，则可以使用全局坐标参考来定义尺寸线的距离。
位置
“位置”选项卡用于管理确定尺寸的对象和参数。

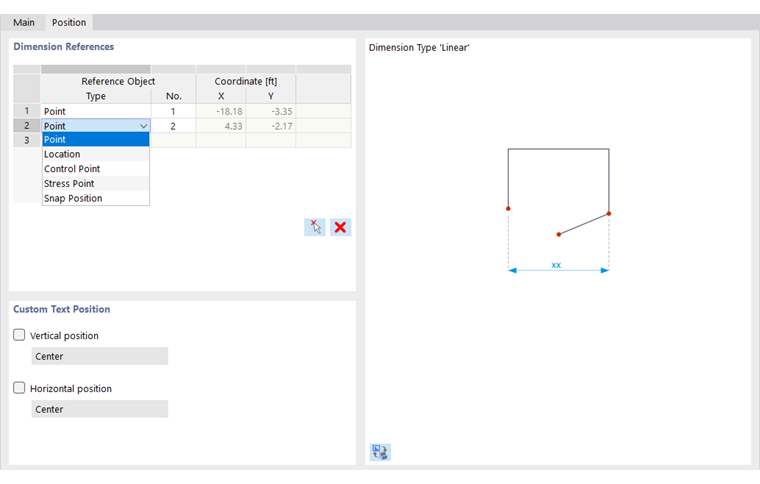

标注参考
此部分的输入选项取决于标注类型。对于长度标注，参考对象以表格形式管理：在“类型”列中确定参考对象的类型。然后输入点的“编号”。当输入框处于激活状态时，您也可以通过按钮
图形化确定参考对象。这样，表格便可用于将尺寸线引用到其他点，而无需删除并重新定义标注。

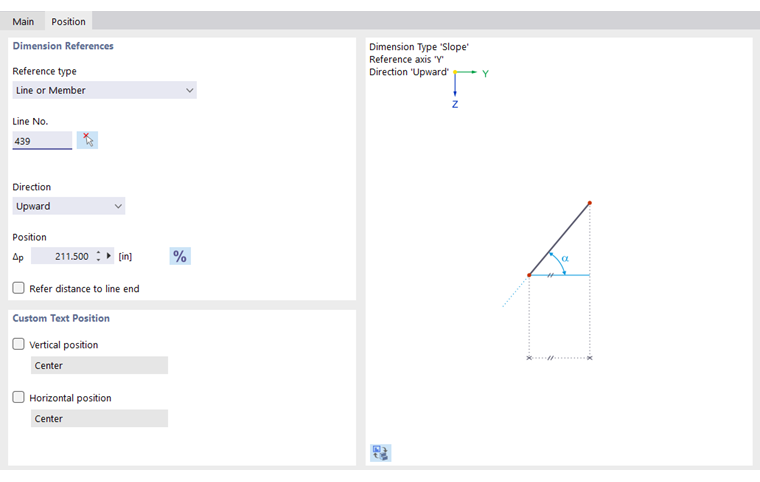

对于角度标注（类型“倾斜”），您可以在此部分定义起作用的“线”、角度的“方向”以及标注相对于线起点或线终点的“位置”。
自定义文本位置
默认情况下，标注文本居中显示。要调整“垂直位置”或“水平位置”，请激活相应的复选框。然后您可以在列表中选择合适的位置。
标注的显示

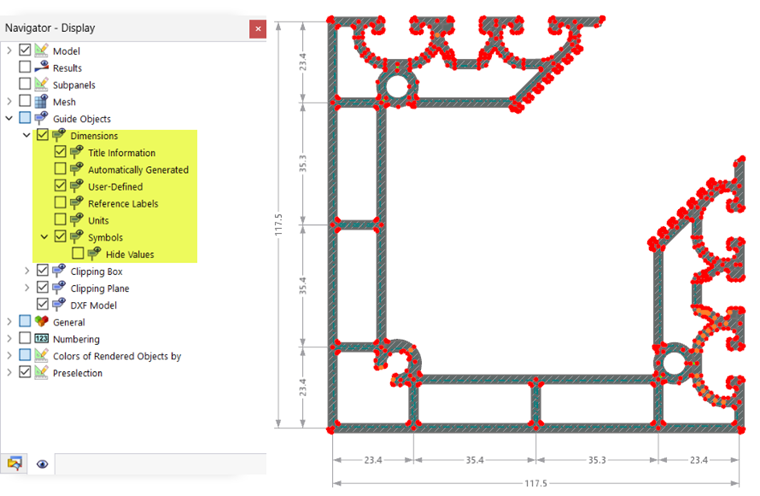

您可以在“导航器 - 显示”中显示或隐藏标注。在“尺寸”类别中，还提供了影响其显示方式的选项。例如，您可以启用单位显示或 符号 的显示。

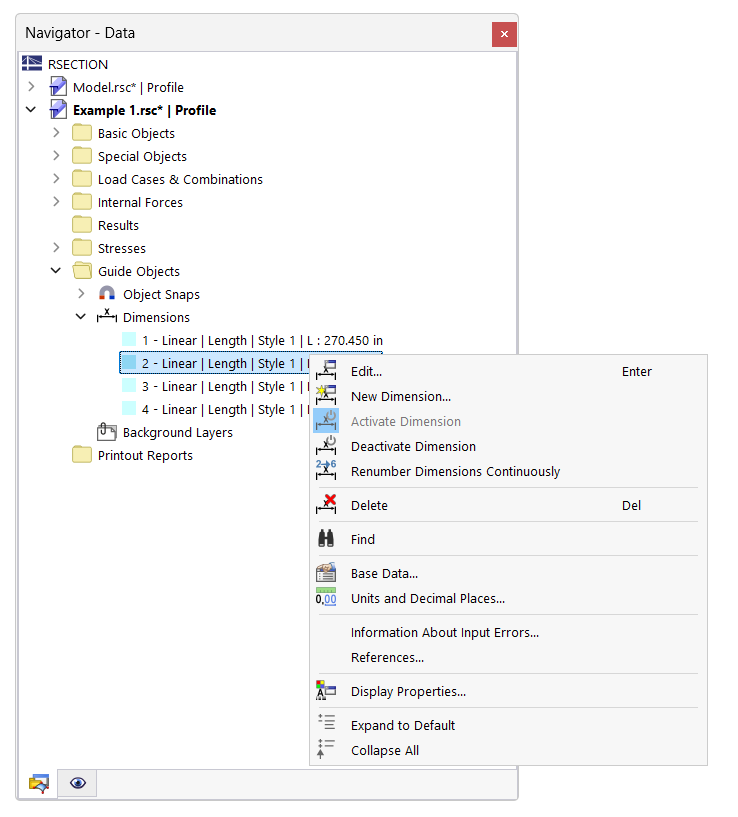

在“导航器 - 数据”中，您可以单独控制标注的显示。
或者，您也可以使用对话框中的“激活”复选框（见图 新建尺寸标注）。此外，标注的上下文菜单中还提供了用于停用的功能。
