纵向钢筋承受沿混凝土构件主承载方向纵向的弯曲拉应力。
杆件编号自动分配，但可以更改。编号顺序并不重要。编号也不必连续；编号中允许存在空缺。
定义类型
列表中可选择不同的定义类型：
| Definitionstyp | Beschreibung |
|---|---|
| 多根 | 均匀 | 在起点 i 与终点 j 之间的连接线上均匀布置多根钢筋 |
| 多根 | 可变 | 在起点 i 与终点 j 之间的连接线上按可定义间距布置多根钢筋 |
| 多根 | 圆 | 在以圆心 P 和半径 r 定义、且圆心到起点 i 的距离确定的圆上均匀布置多根钢筋 |
| 多根 | 弧 | 在由起点 i、终点 j 和控制点定义的圆弧上均匀布置多根钢筋 |
| 单根 | 两点之间 | 在起点 i 与终点 j 之间的连接线上布置单根钢筋 |
| 单根 | 点 | 在点 i 处布置单根钢筋 |
层
Layer 为钢筋提供了额外的结构划分方式。

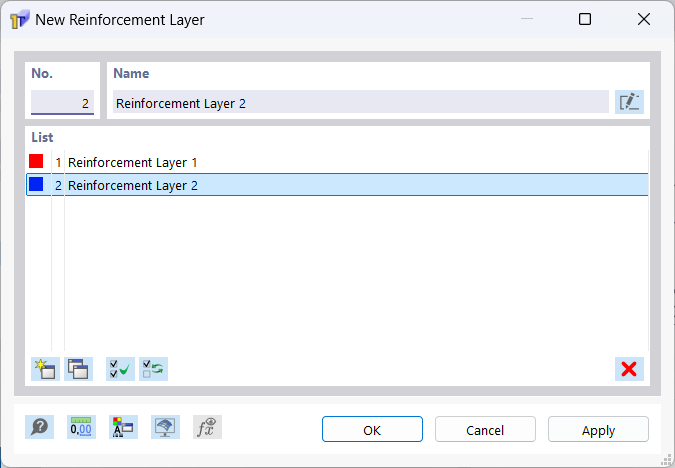

要创建新 Layer，请使用按钮
，或在组合框中选择“新建层...”。
Layer 的编号和名称自动分配，但可以更改。您可以在显示属性中更改 Layer 的颜色，可通过按钮
打开。
可以通过按钮
复制选中的 Layer，并通过按钮
删除。只能删除不包含钢筋的 Layer。
材料
在已创建材料的列表中，您可以为纵向钢筋选择、编辑或新定义一种材料。仅允许使用类型为“钢筋”的材料。
点编号

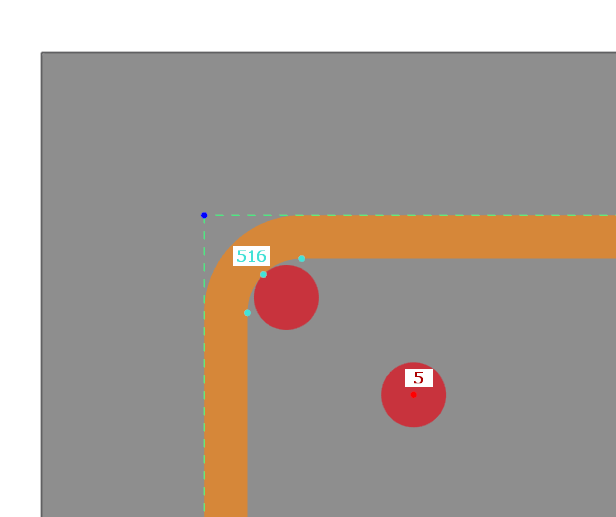

定义类型“单根 | 点”只需选择一个点。钢筋将布置在箍筋外轮廓上的钢筋锚固点及其重心中的所有其他点处。
定义类型“多根 | 均匀”、“多根 | 可变”以及“单根 | 两点之间”需要指定两个点。钢筋将按其重心布置在两点的连接线上。点之间的距离 L 会自动计算。“参考”可用于控制长度是指两点之间的实际长度 L，还是指在全局 Y、Z 方向之一上的投影。
定义类型“多根 | 圆”需要指定一个起点 i 以及圆心。钢筋将按其重心布置在由起点和圆心定义的圆上。
定义类型“多根 | 弧”需要指定一个起点 i、一个终点 j 以及一个控制点。钢筋将按其重心布置在由起点、终点和控制点定义的圆弧上。
参数
设置纵向钢筋的钢筋直径 ds。
您也可以定义钢筋偏移。输入负值可将钢筋偏移到相反方向。
对于定义类型“多根 | 均匀”、“多根 | 可变”、“多根 | 圆”或“多根 | 弧”，请指定钢筋数量 ns。
在定义类型“多根 | 均匀”中，钢筋间距 S 由起点 i 与终点 j 之间的距离 L 及钢筋数量 ns 计算得出。
在定义类型“多根 | 圆”中，钢筋间距 S 由圆周长除以钢筋数量 ns 得出。
在定义类型“多根 | 弧”中，钢筋间距 S 由弧长除以钢筋数量 ns 得出。
在定义类型“多根 | 可变”中，您可以选择输入间距 Si 和 Sn，或者 Sj 和 Sn。随后 Sj 或 Si 会根据钢筋数量 ns 以及所定义的间距 Si 和 Sn，或者 Sj 和 Sn 计算得出。其中，Si 表示第一根钢筋到起点 i 的距离，Sj 表示最后一根钢筋到终点 j 的距离，Sn 表示钢筋之间的距离。
在定义类型“单根 | 两点之间”中，您可以直接在文本框中输入到起点 i 的距离 Xi‑k，或到终点 j 的距离 Xj‑k。也可以在工作窗口中通过
选择距离。使用按钮
可在相对和绝对距离输入之间切换。可通过按钮
反转数值。
分布
分布由所定义的钢筋参数确定。但您也可以直接在组合框中输入。随后参数会相应调整。下表显示了与定义类型相关的输入语法。在定义类型“单根 | 两点之间”中，您可以输入相对或绝对距离。绝对输入时请直接省略百分号。
| Definitionstyp | Syntax | Beispiel |
|---|---|---|
| 多根 | 均匀 | [ns]d[ds] | [Δ] | 4d15 | 50 |
| 多根 | 可变 | [Si] [ns]d[ds]/[Sn] | [Δ] [ns]d[ds]/[Sn] [Sj] | [Δ] | 50 2d15/100 | 50 2d15/100 50 | 50 |
| 多根 | 圆 | [ns]d[ds] | [Δ] | 4d15 | 50 |
| 多根 | 弧 | [ns]d[ds] | [Δ] | 4d15 | 50 |
| 单根 | 两点之间 | [Xi‑k]% d[ds] | [Δ] d[ds] [Xj‑k]% | [Δ] | 20% d15 | 50 d15 80% | 50 |
| 单根 | 点 | d[ds] | d15 |
信息 | 分析
本节概述了钢筋面积、重量、数量和间距等重要特性。
