In diesem Abschnitt werden alle benötigten Querschnitte für die Tragwerksteile der Fachwerkbrücke mitsamt ihrem Material definiert.
Im Kontextmenü des Verzeichniseintrags 'Querschnitte' im Navigator können Sie das Erstellen eines neuen Querschnitts wählen.
In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, die in der Querschnittsbibliothek hinterlegten Querschnitte zu nutzen. Sie können die Bibliothek über die Schaltfläche
im Dialogabschnitt 'Name' öffnen und dort nach einem bestimmten Querschnitt filtern. Alternativ können Sie auch den Namen des Querschnitts in dem Feld 'Name' eingeben und so nach dem entsprechenden Querschnitt suchen.
Für den Querschnitt der Gurte wählen sie in der Querschnittsbibliothek über die Kategorie der I-Profile einen HEB 140. Filtern nach der Region Europäische Union, erleichtert Ihnen die Suche.
Um dem Querschnitt ein Material zuzuweisen, öffnen Sie die Materialbibliothek (4). Dort wählen Sie einen S355. Dieser Stahl wird für alle Tragwerksteile verwendet.

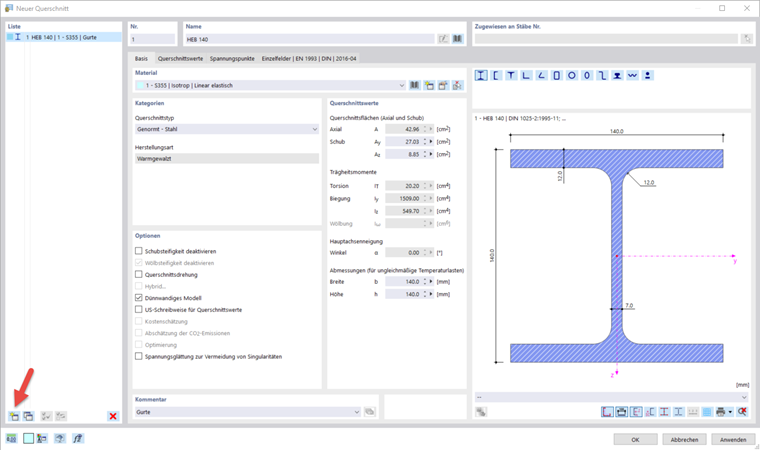

Mit 'OK' bestätigen Sie das Material und den Querschnitt und über
können Sie einen weiteren Querschnitte hinzufügen.

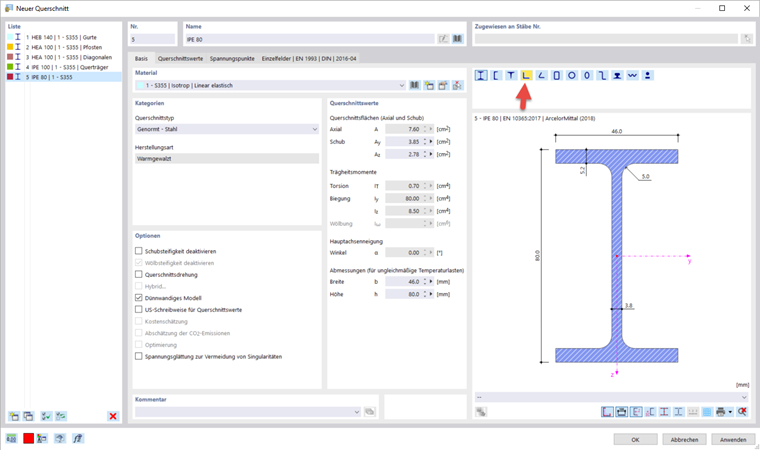

Für die Pfosten und Diagonalen wird in diesem Webinar ein HEA 100 nach DIN 1025-3 gewählt, den Sie identisch zum Querschnitt der Gurte definieren können. Der Querschnitt der Querträger ist ein IPE 100 und für den Querschnitt der Auskreuzungen wählen Sie ein Winkelprofil mit den Maßen 60x60x6.
Als Querschnitt für die Querrahmen ist ein HEB 200 vorgesehen.
Jetzt haben Sie alle Querschnitte definiert und können mit der Eingabe der Struktur fortfahren.
