Une Voute décrit une barre ou une surface avec une variation de section transversale. Les cas d'application pour des formes de sections variables incluent les renforts dans la zone des coins de cadre, les barres ou plaques en porte-à-faux et les mâts avec des profils creux coniques.
Modélisation dans RFEM/RSTAB
Une barre en voute est modélisée en définissant des sections transversales différentes pour le début et la fin de la barre. Le type de section transversale doit être cohérent, par exemple des sections en I aux deux extrémités de la barre.
Pour déterminer la rigidité de la barre, les valeurs de la section transversale sont interpolées sur la longueur de la barre. L'interpolation peut être ajustée à la géométrie de la voute : Dans le cas d'un profil linéaire, la section transversale se rétrécit ou s'élargit uniformément uniquement en hauteur. Si la largeur du profil change également, il est recommandé d'utiliser une approche quadratique pour l'interpolation des valeurs de la section transversale.

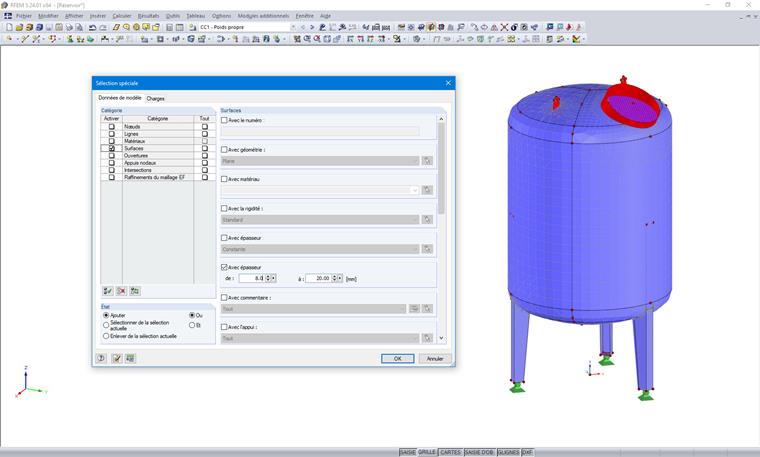

Les surfaces peuvent également être modélisées comme des voutes en définissant l'épaisseur de la surface de manière linéaire sur trois points. Les points de définition peuvent être à l'intérieur ou à l'extérieur de la surface, tant qu'ils se trouvent dans le plan de la surface.
Calcul
Le calcul des barres en voute dans des modules complémentaires tels que Calcul de Stabilité des Structures Métalliques ou Calcul des Contraintes et Déformations est possible, lorsqu'un nombre uniforme de points de contrainte est fourni.
Les liens donnés ci-dessous mènent à des exemples d'application pour les barres en voute dans les modules supplémentaires de la génération de programme RFEM 5.
