Una ménsula describe una barra o una superficie con una sección transversal variable. Los casos de aplicación para formas de sección transversal variables son refuerzos en el área de esquinas de marcos, barras en voladizo o placas y mástiles con perfiles huecos cónicos.
Modelado en RFEM/RSTAB

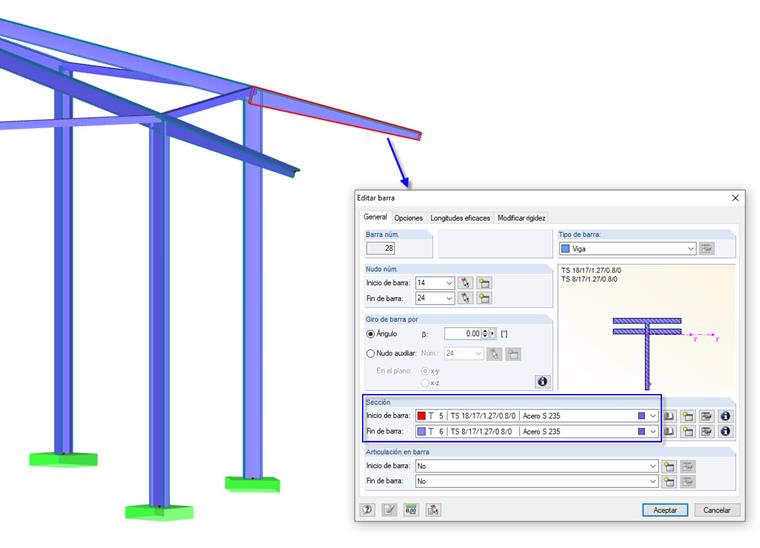

Se modela una barra de ménsula definiendo diferentes secciones transversales para el inicio y el final de la barra. El tipo de sección transversal debe ser consistente, por ejemplo, secciones en forma de 'I' en ambos extremos de la barra.
Para determinar la rigidez de la barra, los valores de la sección transversal se interpolan a lo largo de la longitud de la barra. La interpolación puede ajustarse a la geometría de la ménsula: En el caso normal de un cambio lineal, la sección transversal se estrecha o se ensancha uniformemente solo en altura. Si también cambia el ancho del perfil, se recomienda el enfoque cuadrático para la interpolación de los valores de la sección transversal.

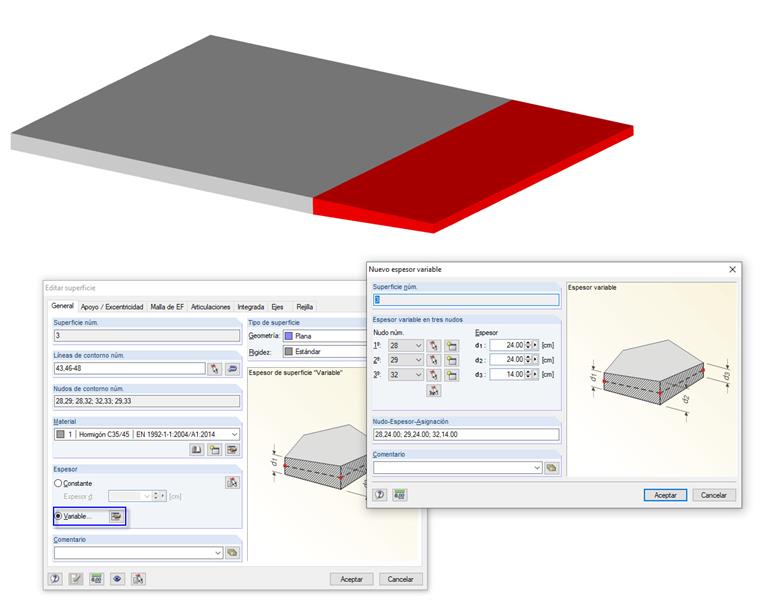

También se pueden modelar superficies como ménsulas definiendo el espesor de la superficie como linealmente variable a través de tres puntos. Los puntos de definición pueden estar dentro o fuera de la superficie, siempre que se encuentren en el plano de la superficie.
Dimensionamiento
El dimensionamiento de barras de ménsula en complementos como Dimensionamiento de Acero o Cálculo Tensión-Deformación es posible si se da un número uniforme de puntos de tensión.
Los enlaces indicados a continuación conducen a ejemplos de aplicación de barras con ménsulas en los módulos adicionales de la generación de programas RFEM 5.
