Skos jest prętem lub powierzchnią o zmiennym rozkładzie przekroju. Przypadki zastosowania zmiennych kształtów przekrojów dotyczą zbrojenia w rejonie połączeń ram, prętów wspornikowych lub stropów i wież o stożkowych kształtownikach zamkniętych.

Modelowanie w RFEM/RSTAB

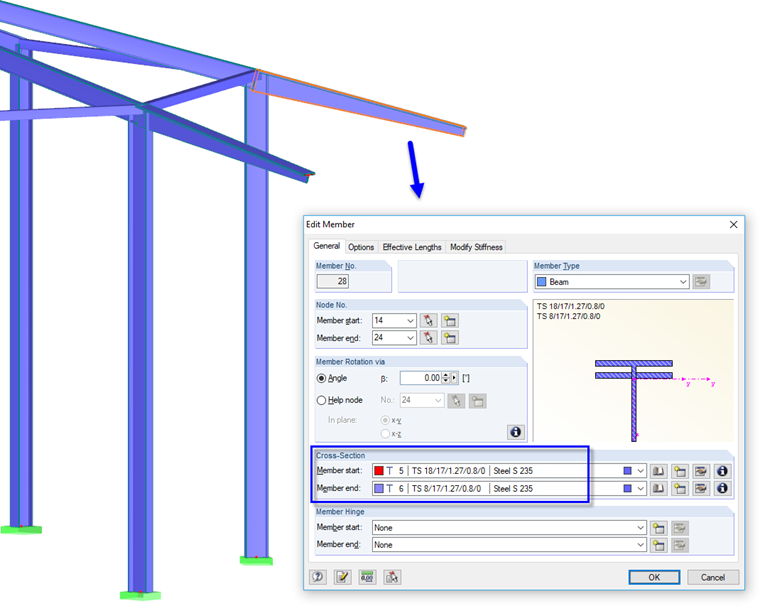

Modelowanie pręta o zbieżnym przekroju jest możliwe poprzez zdefiniowanie różnych przekrojów dla początku i końca pręta. Typ przekroju musi być spójny; na przykład przekroje dwuteowe na obu końcach pręta.

Aby określić sztywność pręta, właściwości przekroju są interpolowane na podstawie długości pręta. Interpolację można dostosować do geometrii skosu: z reguły przekrój jest zmniejszany lub wydłużany tylko o wysokość. Jeżeli zmieniona zostanie również szerokość przekroju, do interpolacji właściwości przekroju zaleca się zastosować podejście kwadratowe.

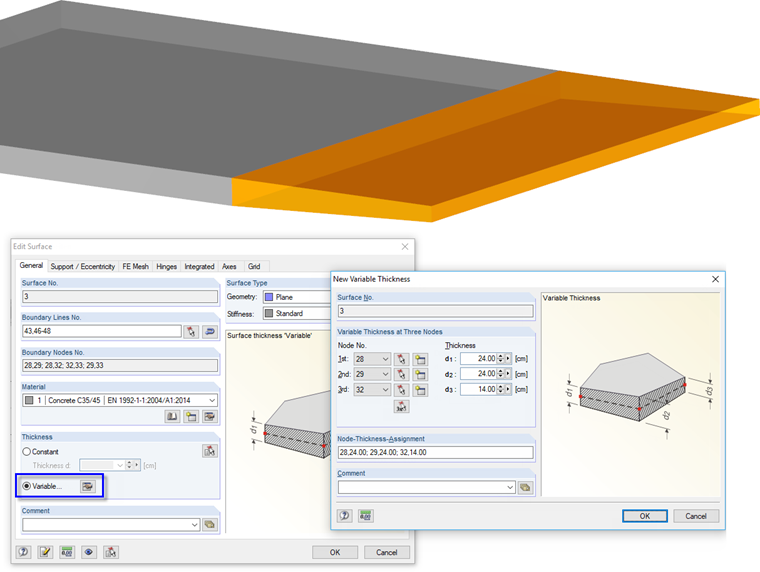

Istnieje również możliwość modelowania powierzchni jako skosów poprzez zdefiniowanie liniowo zmiennej grubości powierzchni w trzech punktach. Punkty definiujące mogą znajdować się w płaszczyźnie powierzchni lub nawet poza nią.

obliczenia

Wymiarowanie prętów o zmiennym przekroju w rozszerzeniach, takich jak -and-stability Steel Design lub Analiza naprężeniowo-odkształceniowa jest możliwe, jeżeli liczba punktów naprężeniowych jest stała.

Die unten angegebenen Links führen zu Anwendungsbeispielen für gevoutete Stäbe in den Zusatzmodulen der Programmgeneration RFEM 5.


Odnośniki
Odniesienia
  1. Oprogramowanie firmy Dlubal. (2018). Ręczny program RFEM. Tiefenbach.
