Uma Viga com variação, ou Voute, descreve uma barra ou superfície com seção transversal variável. Casos de aplicação para formas de seção transversal variáveis incluem reforços na área de cantos de moldura, barras ou placas em balanço, e mastros com perfis ocos cônicos.
Modelagem no RFEM/RSTAB

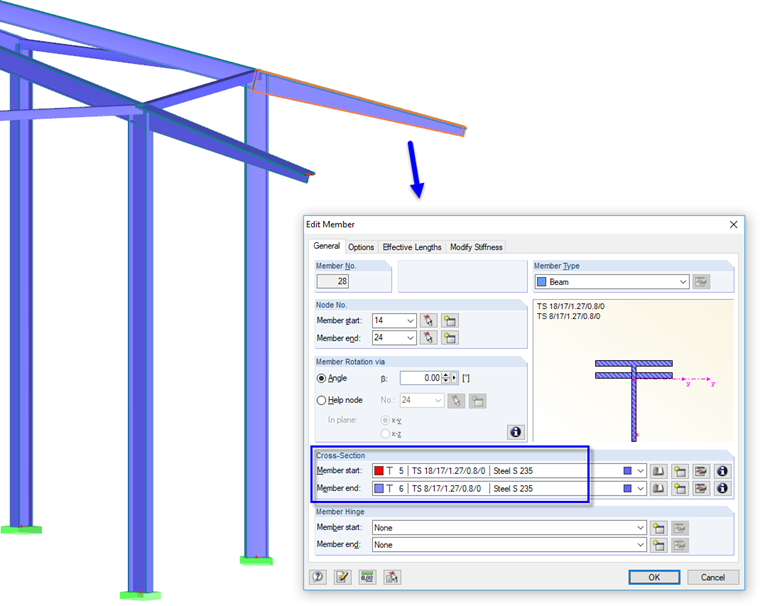

Uma barra com voute é modelada definindo diferentes seções transversais para o início e o fim da barra. O tipo de seção transversal deve ser consistente, por exemplo, seções em forma de I em ambas as extremidades da barra.
Para determinar a rigidez da barra, os valores da seção transversal são interpolados ao longo do comprimento da barra. A interpolação pode ser ajustada para coincidir com a geometria da viga com voute: no caso padrão de uma variação linear, a seção transversal diminui ou aumenta uniformemente apenas pela altura. Se a largura do perfil também for alterada, recomenda-se a abordagem quadrática para a interpolação dos valores da seção transversal.

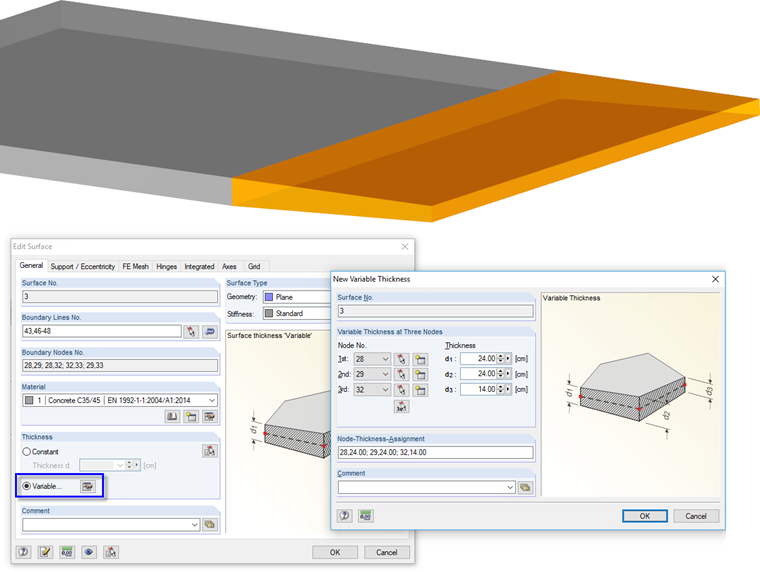

As superfícies também podem ser modeladas como voutes, definindo a espessura da superfície de maneira linear variável por meio de três pontos. Os pontos de definição podem estar na superfície ou fora dela, desde que estejam no plano da superfície.
Dimensionamento
O dimensionamento de barras com voute em Add-Ons como Dimensionamento de aço ou Cálculo de tensão-deformação é possível se houver um número uniforme de pontos de tensão disponível.
Os links fornecidos abaixo levam a exemplos de aplicação para barras com voute nos módulos adicionais da geração de programas RFEM 5.
