Voute popisuje prut nebo plochu s proměnným průběhem průřezu. Aplikace pro proměnné tvary průřezu zahrnují vyztužení v oblasti rohů rámů, vyložené pruty nebo desky a stožáry s kuželovými dutými profily.
Modelování v RFEM/RSTAB

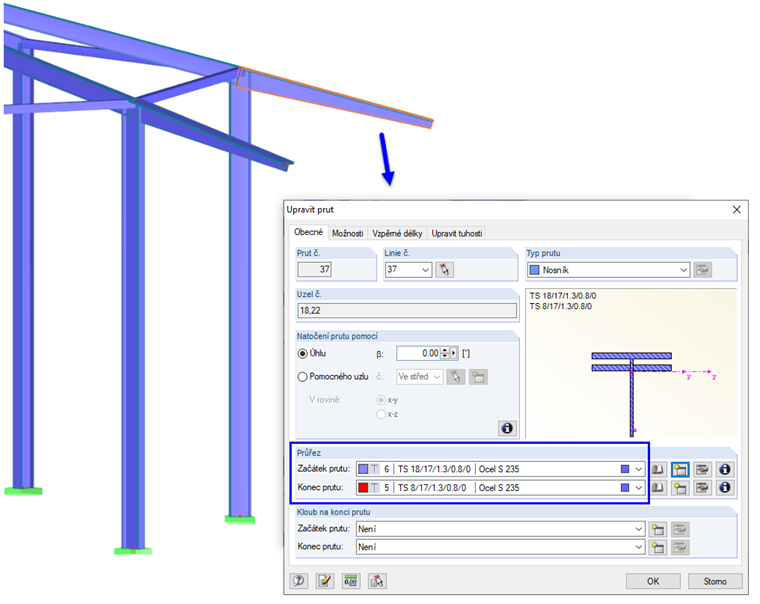

Voutový prut je modelován definováním různých průřezů pro začátek a konec prutu. Typ průřezu musí být konzistentní, například I-průřezy na obou koncích prutu.
Pro stanovení tuhosti prutu jsou hodnoty průřezu interpolovány po délce prutu. Interpolace může být přizpůsobena geometrii voute: V případě lineárního průběhu se průřez rovnoměrně zužuje nebo zvětšuje pouze přes výšku. Pokud se mění také šířka profilu, doporučuje se kvadratický přístup k interpolaci hodnot průřezu.

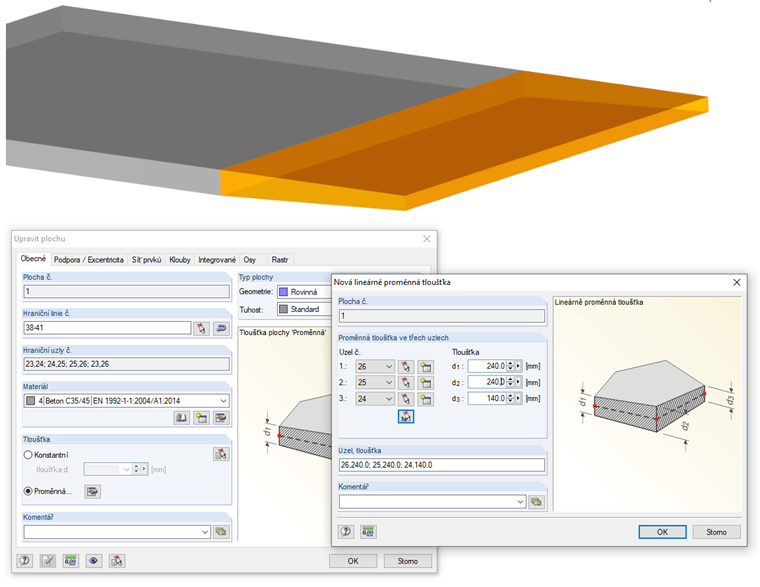

Plochy mohou být také modelovány jako vouty tím, že se tloušťka plochy definuje jako lineárně proměnná pomocí tří bodů. Definiční body mohou být v ploše nebo mimo ni, pokud leží v rovině plochy.
Dimenzování
Dimenzování voutových prutů v přídavných modulech jako jsou Ocelové konstrukce nebo Napětí-deformace výpočet je možné, pokud je dána jednotná počet bodů napětí.
Níže uvedené odkazy vedou k příkladům aplikací pro pruty s proměnným průřezem v přídavných modulech programové generace RFEM 5.
