Los diagramas de resultados de barras o secciones de resultados también están disponibles para los resultados del análisis tensión-deformación. Con él, puede evaluar las tensiones y razones de tensiones en los diagramas de la misma manera que con los resultados de un análisis estático.

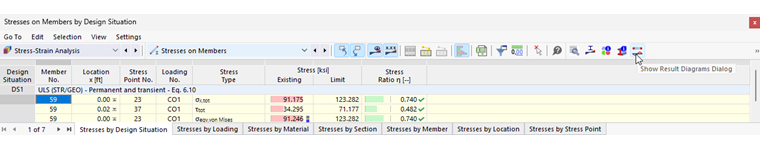

Puede abrir los diagramas de resultados como se describe en el capítulo Diagramas de resultados del manual de RFEM. También puede usar el botón
que están disponibles en las tablas de resultados de la categoría 'Análisis tensión-deformación' para objetos de barra.

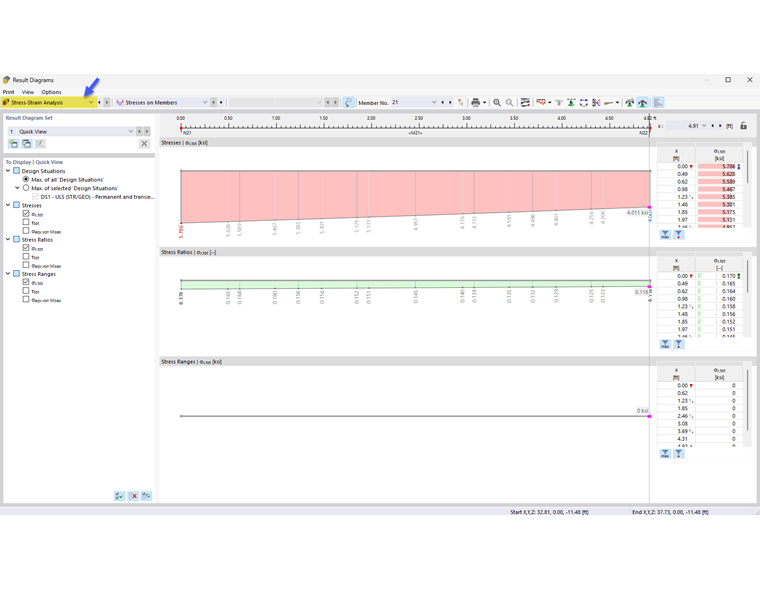

Aparece el cuadro de diálogo "Diagramas de resultados". La categoría de resultados del 'Análisis tensión-deformación' está preestablecida.
En la 'Mostrar | Vista rápida', puede especificar las tensiones o razones de tensiones (razón de tensiones), cuyos diagramas desea mostrar en los diagramas. Todos los tipos de tensión que ha definido y asignado en las Configuraciones de barra están disponibles para su selección. Cada tipo de resultado se muestra en un diagrama separado.
Si desea comprobar los resultados de otro objeto, seleccione su número en la "Barra núm." o use la lista
para la selección gráfica.
Se describen más opciones en el capítulo Diagramas de resultados del manual de RFEM.
