El cuadro de diálogo Configuración de superficie gestiona las especificaciones básicas para el análisis tensión-deformación de superficies. El concepto del cuadro de diálogo Configuraciones se describe en el capítulo Análisis tensión-deformación . También explica cómo puede asignar los objetos.
Tensión

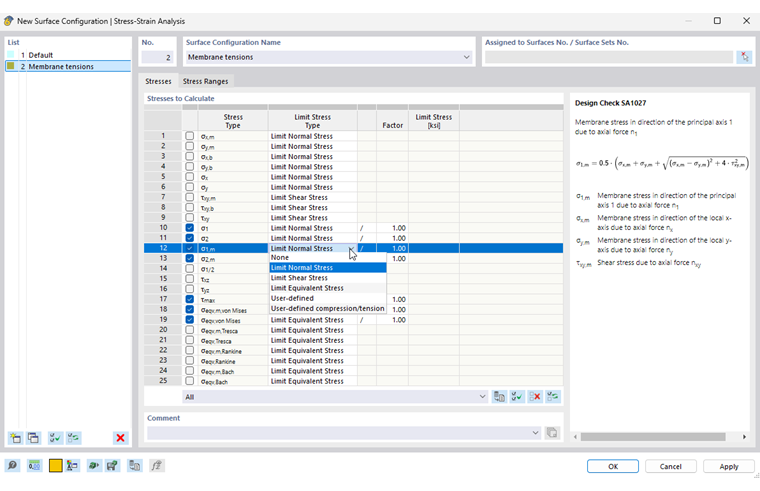

En la pestaña Tensiones, puede seleccionar las tensiones a calcular y especificar el tipo de tensión límite.
Si desea aumentar o reducir la tensión límite para un tipo de tensión, puede escalarla en consecuencia en la columna 'Factor'. Si selecciona la opción '/', la tensión se divide por el factor multiplicado por '*'.
Si desea utilizar la tensión definida por el usuario como referencia en lugar de la tensión límite guardada en las propiedades del material, seleccione el tipo de tensión límite 'Usuario' de la lista. Por lo tanto, el campo en la columna 'Tensión límite' se vuelve accesible.

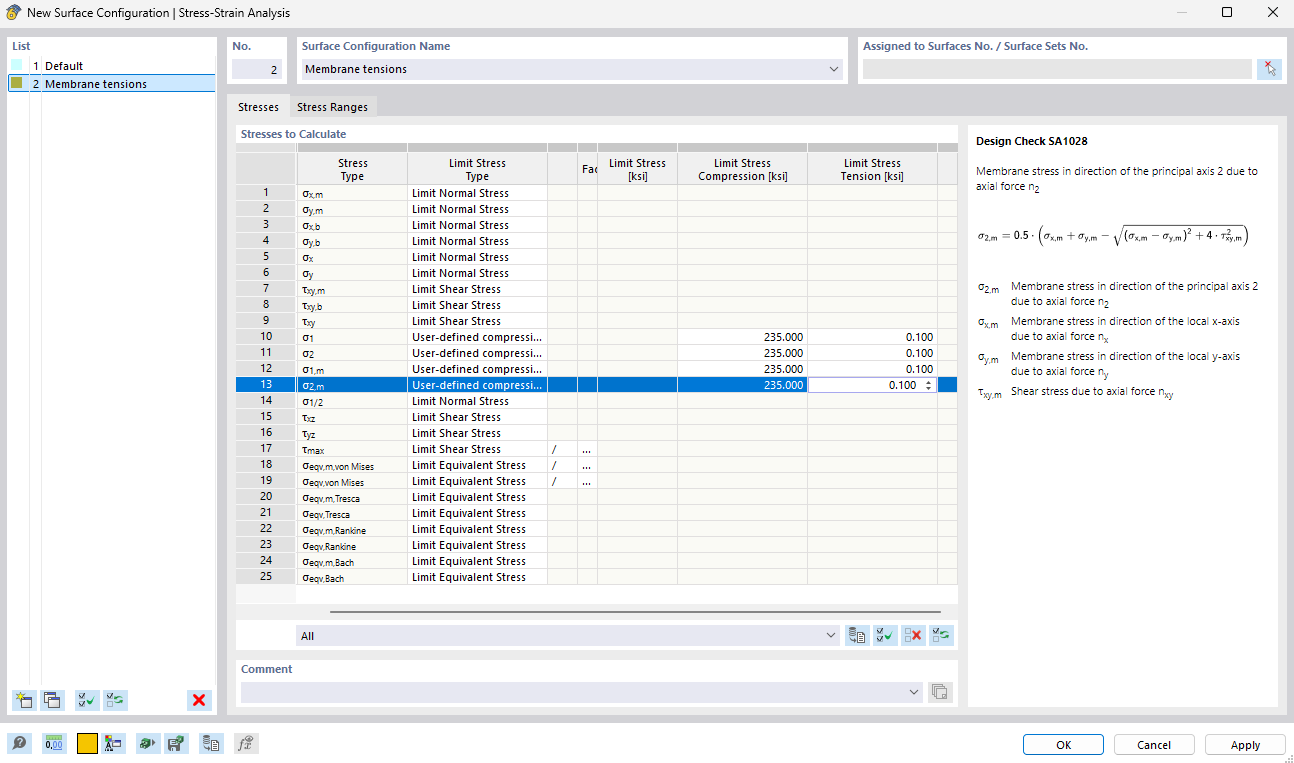

Con el tipo de tensión límite 'Compresión/tracción definida por el usuario', puede especificar tensiones límite dependientes del signo para ciertos componentes de tensión.
Carreras de tensión
En la pestaña Carreras de tensión , puede seleccionar los tipos de tensión para los cuales se van a calcular las carreras y si las tensiones límite son relevantes en este caso.
Se prefija el tipo de tensión límite 'Sin'. Esto debería permitir el análisis de las carreras de tensión independientemente de las normas. Si desea especificar una tensión límite, seleccione el tipo de tensión 'Usuario' en la lista y luego introduzca el valor correspondiente.
deformaciones

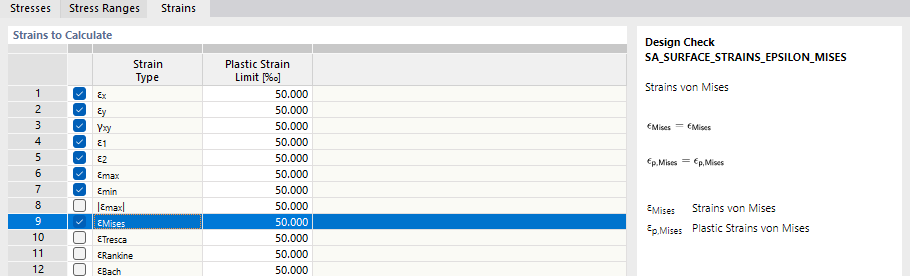

La pestaña Deformaciones está disponible si ha activado la opción Configuración global cuadro de diálogo. Aquí puede seleccionar las deformaciones a calcular.
Si desea especificar la deformación límite, active el complemento en el modelo's - Datos básicos -comportamiento del material Comportamiento no lineal del material (sujeto a sobrecarga). Luego, asigne la Plástico (superficies/sólidos). En el análisis, las deformaciones plásticas se comparan con las deformaciones últimas.
