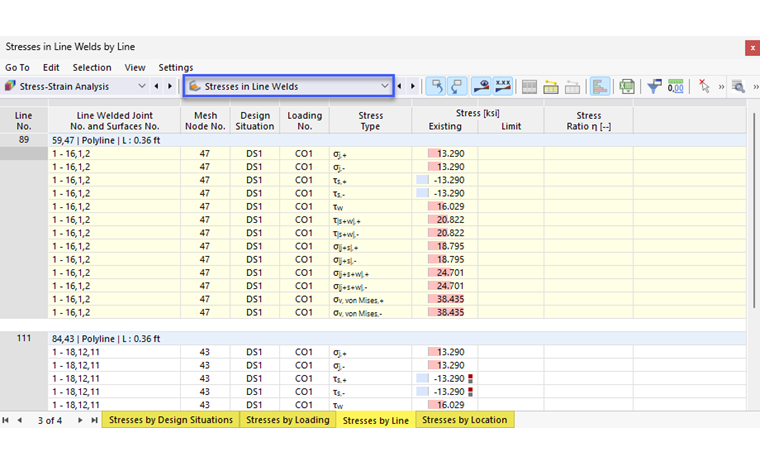

Las tablas de resultados de la categoría Tensiones en costuras de líneas contienen las tensiones determinadas en las costuras de soldadura de línea con sus respectivos aprovechamientos.
Las tensiones de las costuras de soldadura están ordenadas en las pestañas según los siguientes criterios:
- Cargas (situaciones de diseño, combinaciones de cargas)
- Objetos (costuras de soldadura de líneas)
- Localización de verificación (punto de línea)
Conexión de líneas soldadas Nr. y Superficies Nr.
Para cada tipo de tensión, se indica el número de la conexión de líneas soldadas donde se encuentra el valor máximo.
Nodo de malla Nr.
Se indica el número del nodo de malla FE para el cual se ha determinado el máximo aprovechamiento.
Coordinadas del nodo de malla
En las tres columnas se muestran las coordenadas globales X, Y y Z de los nodos de malla FE.
Situación de diseño
Esta columna proporciona el número de la situación de diseño para la cual están disponibles las tensiones individuales.
Carga
Se indican los números de las combinaciones de cargas o resultados que son determinantes para la tensión respectiva.
Tipo de tensión
En esta columna se enumeran los tipos de tensión que ha establecido y asignado en las configuraciones de conexiones de líneas soldadas.
Tensión Existente / Límite
Para cada tipo de tensión se indica la tensión existente.
La columna 'Límite' generalmente está vacía, ya que en el diálogo Configuración de conexiones de líneas soldadas el tipo de tensión límite 'Sin' es el predeterminado: esto permite el uso independiente de normas para tensiones de costura de soldadura. Sin embargo, si usted ha establecido tensiones límite personalizadas, se indicarán aquí.
Relación de tensión η
Si ha establecido tensiones límite personalizadas en el diálogo Configuración de conexiones de líneas soldadas , se indicarán las relaciones de tensión (aprovechamientos) con respecto al valor límite. El grado de aprovechamiento correspondiente se expresa mediante la longitud de la barra de color.
