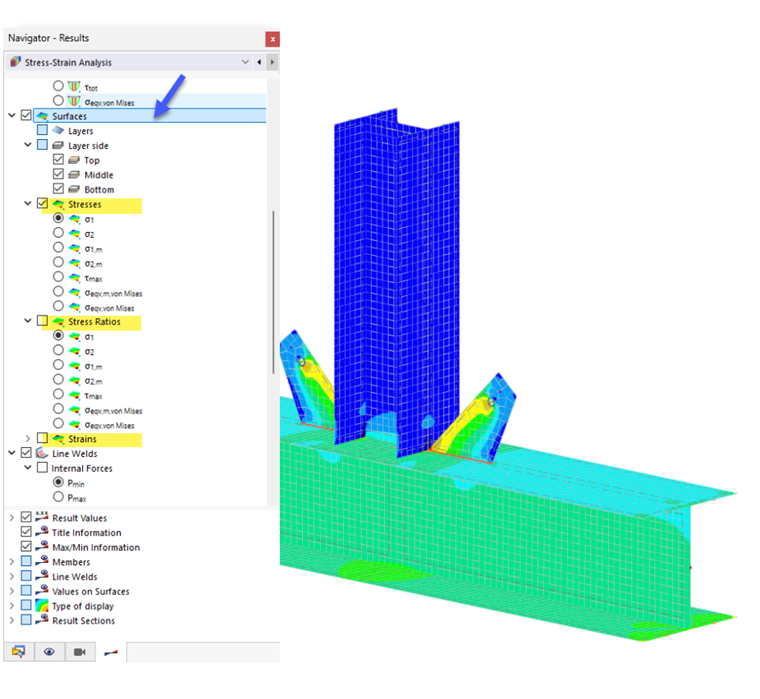

En el 'Navegador - Resultados', defina las tensiones, razones de tensiones, carreras de tensiones o deformaciones que desee que se muestren gráficamente en las superficies.
Para cada posición de superficie, los valores del tipo de resultado seleccionado se muestran en color. En el panel de control, puede ver las asignaciones de colores de las tensiones, razones de tensiones, intervalos o deformaciones.
Capas y lados de capa

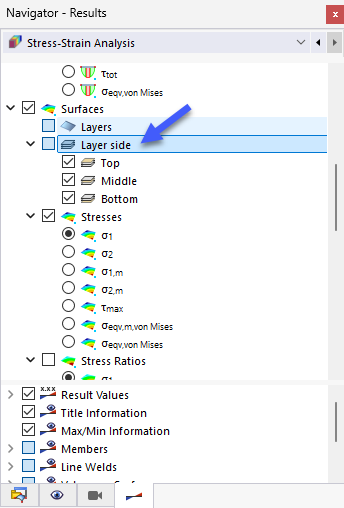

Para cada tipo de tensión, puede seleccionar los resultados para la posición en la sección de la superficie donde está disponible la tensión: Superior, Medio o Inferior. De forma predeterminada, se seleccionan las tres casillas de verificación: Por lo tanto, la envolvente se representa a partir de los valores máximos de cada lado de la capa.

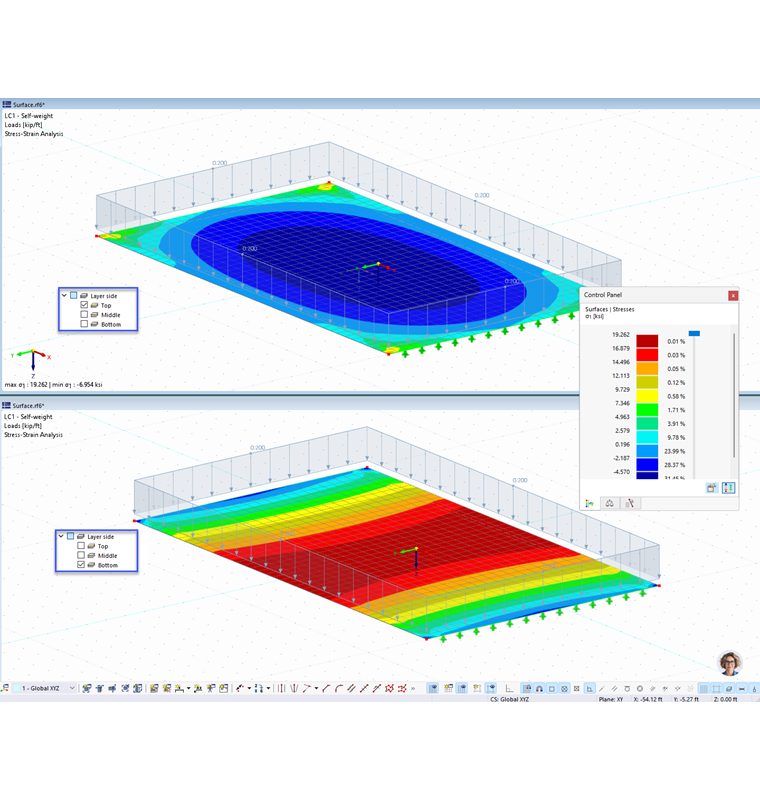

Si desea comprobar las tensiones de un lado específico, desactive las casillas de verificación irrelevantes. La siguiente figura muestra las tensiones normales en los lados superior e inferior de una losa unidireccional.
Si ha definido una superficie por medio de elementos de capa con las Superficies multicapa , puede mostrar las tensiones de las capas individuales.
deformaciones

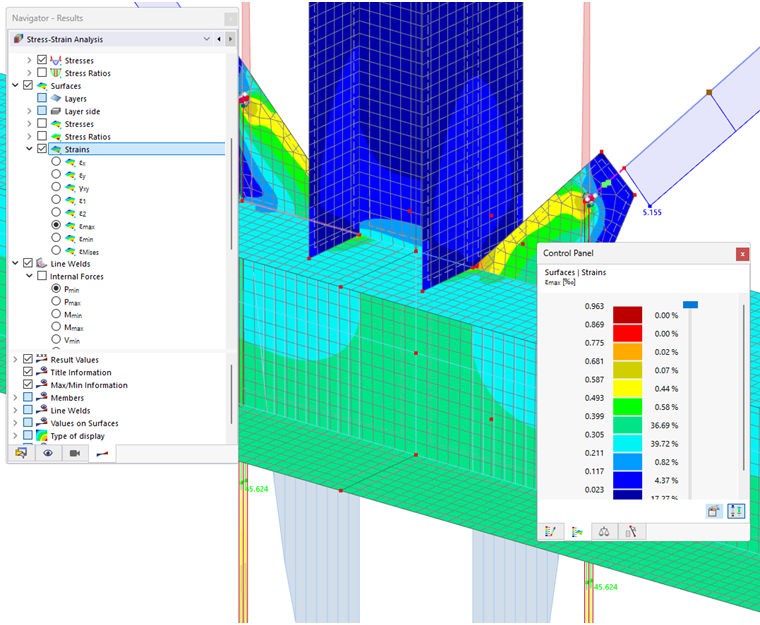

Si ha seleccionado la casilla de verificación Cálculo de deformaciones en el cuadro de diálogo Configuración global, puede comprobar las deformaciones de la superficie gráficamente.
Nuevamente, puede mostrar los resultados para cada lado de la capa.
valores en superficies
La categoría "Valores en superficies" al final del área superior del navegador ofrece varias opciones para mostrar los valores de resultados en las superficies.
Las funciones se describen en el capítulo Valores resultantes en superficies del manual de RFEM. También puede usarlo para evaluar el análisis tensión-deformación.

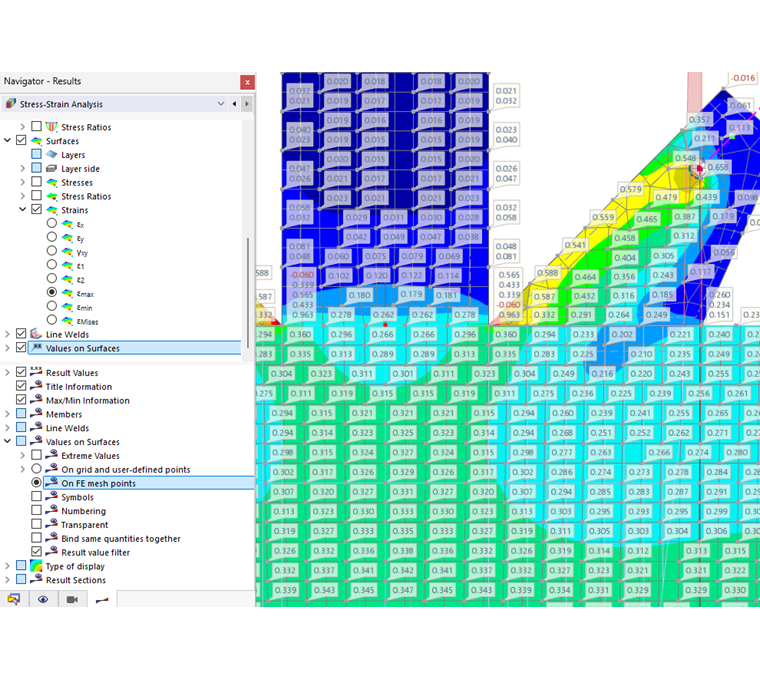

La opción Selección actual muestra los valores del tipo de tensión o deformación que ha definido anteriormente en el navegador. Los valores resultantes en la rejilla o puntos de malla de EF, que se pueden configurar en el área inferior del navegador, corresponden a los gradientes de la superficie (ver imagen anterior).
La opción Grupos le permite mostrar los resultados para direcciones de tensión específicas. Para este tipo de visualización, se recomienda no mostrar ningún diagrama de resultados. Para hacer esto, seleccione la opción de visualización 'Desde' en la sección inferior del navegador.

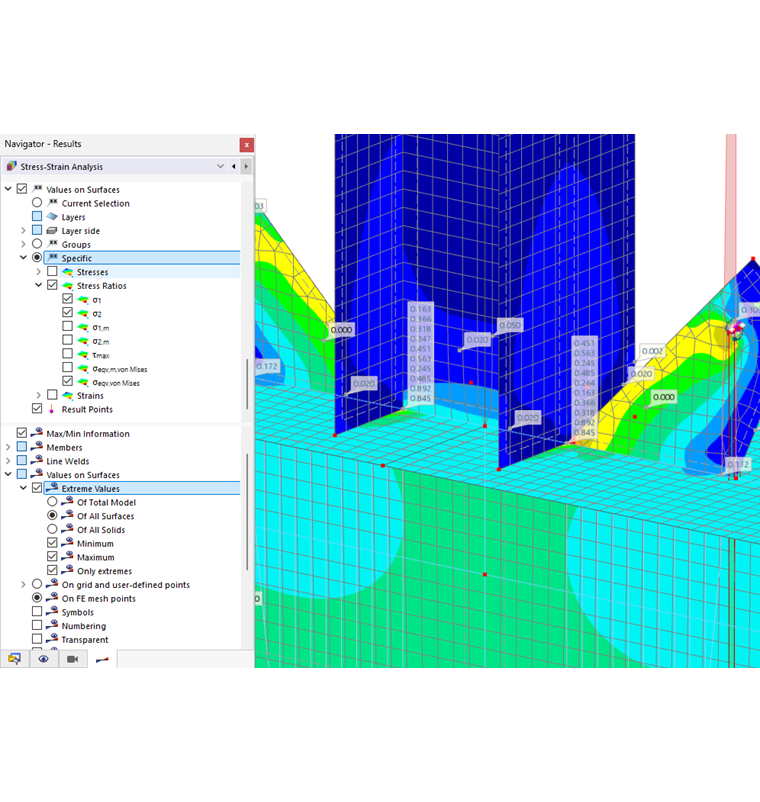

Utilice la opción Específico para definir los tipos de resultados para los valores relacionados con la tensión o deformación.
