Elementos de placa rigidizados frente a la abolladura según EN 1993-1-5, sección 4.5

En SHAPE-THIN, el cálculo de los paneles rigidizados frente a la abolladura se puede realizar según el apartado 4.5 de EN 1993-1-5. Para los paneles de pandeo rigidizados, se deben considerar las superficies eficaces debidas al pandeo local de los paneles individuales en la placa y en los rigidizadores, así como las superficies eficaces de todo el pandeo del panel rigidizado.

En primer lugar, las superficies eficaces de los paneles individuales se determinan utilizando el coeficiente de reducción según EN 1993-1-5 [1] , sección 4.4 para tener en cuenta el pandeo de los paneles individuales. En el segundo paso, se determina la seguridad de pandeo de todo el panel teniendo en cuenta un comportamiento de pandeo similar a una de las barras de pandeo. Con el coeficiente de reducción de todo el pandeo del panel, se reducen de nuevo los anchos eficaces de los paneles individuales. Esto da como resultado una sección eficaz que se puede tratar como perteneciente a la clase de sección 3.

Ejemplo

El siguiente ejemplo está tomado del anuario de estructuras de acero de 2015 [2]. La sección consta de una viga en I cuyo alma está rigidizada por rigidizadores transversales rígidos y un rigidizador longitudinal. Los rigidizadores transversales están dispuestos a una distancia de 3.000 mm entre sí y el rigidizador longitudinal está soldado a una distancia de 500 mm del ala inferior. Se ignoran las soldaduras. Actúa un esfuerzo axil de compresión de N_Ed = 4.000 kN.

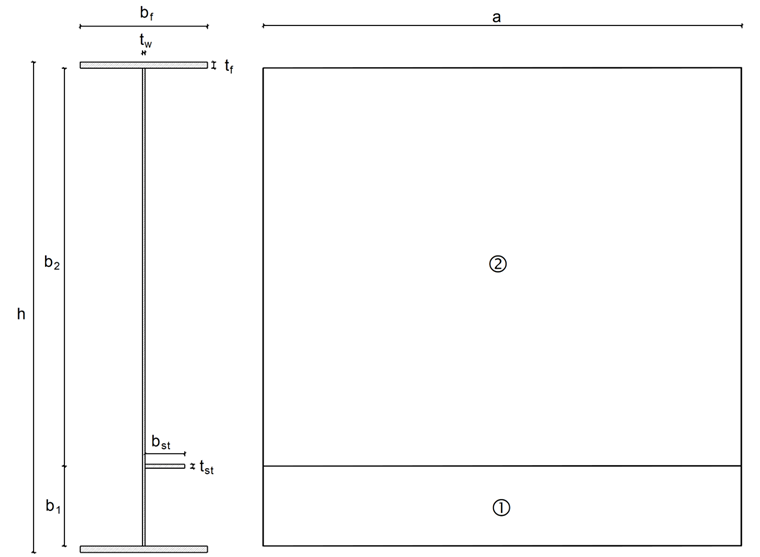

Sección

Material:
S355 J0
f_y = 35,5 kN/cm² (para t ≤ 3 mm y t ≤ 16 mm)
f_y = 34,5 kN/cm² (para t >16 mm y t ≤ 40 mm)
E = 21,000 kN/cm²
G = 8 076,92 kN/cm²
γ_M0 = 1,0

a = 3 000 mm
_b1 = 500 mm
b2₌ 2.500 mm
_bf = 800 mm
_bst = 250 mm
t_w = 15 mm
_tf = 40 mm
_tst = 25 mm
h = 3 080 mm

Sección bruta y distribución de tensiones

La tensión se calcula de la siguiente forma:

σ_{1} = σ_{sl} = σ_{2} = \frac{N_{Ed}}{A} = \frac{4.000}{1.152, 5} = 3, 47 kN / cm ²

Fórmula 1

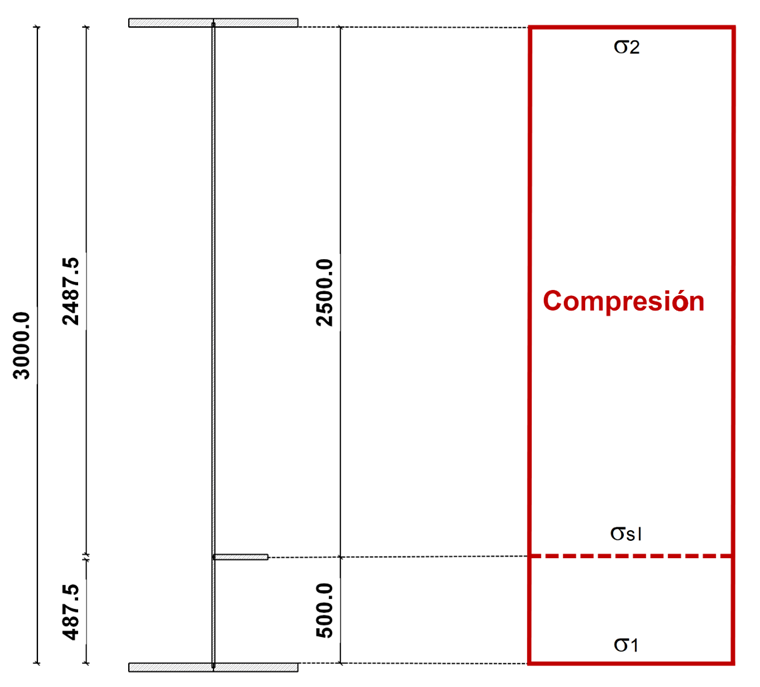

La sección bruta y la distribución de tensiones se muestran en la figura 02.

distribución de tensiones

Clasificación de secciones transversales

Durante una clasificación de la sección, se realiza una evaluación para determinar si es necesario un cálculo de pandeo para los paneles individuales. Si el panel individual es al menos de clase de sección 3, el pandeo local no es determinante.

Ala

\begin{array}{l} c_{f} = \frac{b_{f} - t_{w}}{2} = \frac{800 - 15}{2} = 392, 5 mm \\ \frac{c_{f}}{t_{f}} = \frac{392, 5}{40} = 9, 8 \end{array}

Fórmula 2

La relación c/t máxima λ_i se determina según EN 1993-1-1 [3] , tabla 5.2.

\begin{array}{l} ε = \sqrt{235 / f_{y}} = \sqrt{235 / 345} = 0, 825 \\ λ_{1} = 9 \cdot ε = 9 \cdot 0, 825 = 7, 4 < \frac{c_{f}}{t_{f}} = 9, 8 \\ λ_{2} = 10 \cdot ε = 10 \cdot 0, 825 = 8, 2 < \frac{c_{f}}{t_{f}} = 9, 8 \\ λ_{3} = 14 \cdot ε = 14 \cdot 0, 825 = 11, 6 > \frac{c_{f}}{t_{f}} = 9, 8 \end{array}

Fórmula 3

Se debe asignar el ala a la clase de sección 3. Por lo tanto, el pandeo local no es determinante y no es necesaria la reducción de los paneles individuales del ala.

Alma

\begin{array}{l} c_{1} = b_{1} - \frac{t_{st}}{2} = 500 - \frac{25}{2} = 487, 5 mm \\ \frac{c_{1}}{t_{w}} = \frac{487, 5}{15} = 32, 5 \end{array}

Fórmula 4

La relación c/t máxima_λi se determina según [3] , tabla 5.2.

\begin{array}{l} ε = \sqrt{235 / f_{y}} = \sqrt{235 / 355} = 0, 814 \\ λ_{1} = 33 \cdot ε = 33 \cdot 0, 814 = 26, 8 < \frac{c_{1}}{t_{w}} = 32, 5 \\ λ_{2} = 38 \cdot ε = 38 \cdot 0, 814 = 30, 9 < \frac{c_{1}}{t_{w}} = 32, 5 \\ λ_{3} = 42 \cdot ε = 42 \cdot 0, 814 = 34, 2 > \frac{c_{1}}{t_{w}} = 32, 5 \end{array}

Fórmula 5

Se debe asignar el panel individual 1 a la clase de sección 3. Por lo tanto, el pandeo local no es determinante y no es necesaria la reducción de los paneles individuales del ala.

\begin{array}{l} c_{2} = b_{2} - \frac{t_{st}}{2} = 2.500 - \frac{25}{2} = 2.487, 5 mm \\ \frac{c_{2}}{t_{w}} = \frac{2.487, 5}{15} = 165, 8 \end{array}

Fórmula 6

La relación c/t máxima_λi se determina según [3] , tabla 5.2.

\begin{array}{l} ε = \sqrt{235 / f_{y}} = \sqrt{235 / 355} = 0, 814 \\ λ_{1} = 33 \cdot ε = 33 \cdot 0, 814 = 26, 8 < \frac{c_{2}}{t_{w}} = 165, 8 \\ λ_{2} = 38 \cdot ε = 38 \cdot 0, 814 = 30, 9 < \frac{c_{2}}{t_{w}} = 165, 8 \\ λ_{3} = 42 \cdot ε = 42 \cdot 0, 814 = 34, 2 < \frac{c_{2}}{t_{w}} = 165, 8 \end{array}

Fórmula 7

Se debe asignar el panel individual 2 a la clase de sección 4. Por lo tanto, el pandeo local es determinante para este panel único y es necesaria una reducción de este panel único.

Rigidizador

\begin{array}{l} b_{st} = 250 mm \\ \frac{b_{st}}{t_{st}} = \frac{250}{25} = 10 \end{array}

Fórmula 8

La relación c/t máxima_λi se determina según [3] , tabla 5.2.

\begin{array}{l} ε = \sqrt{235 / f_{y}} = \sqrt{235 / 345} = 0, 825 \\ λ_{1} = 9 \cdot ε = 9 \cdot 0, 825 = 7, 4 < \frac{b_{st}}{t_{st}} = 10 \\ λ_{2} = 10 \cdot ε = 10 \cdot 0, 825 = 8, 2 < \frac{b_{st}}{t_{st}} = 10 \\ λ_{3} = 14 \cdot ε = 14 \cdot 0, 825 = 11, 6 > \frac{b_{st}}{t_{st}} = 10 \end{array}

Fórmula 9

Se debe asignar el alma a la clase de sección 3. Por lo tanto, el pandeo local no es determinante y no es necesaria ninguna reducción de este panel individual.

Anchuras eficaces

El panel individual 1 se asigna a la clase de sección 3, por lo que el pandeo local no es determinante. Los valores eficaces de la sección se corresponden con los valores de la sección bruta. Según [1] , tabla 4.1, esto da como resultado las siguientes anchuras eficaces:

\begin{array}{l} b_{1, eff} = c_{1} = 487, 5 mm \\ b_{1, edge, eff} = b_{1, edge} = 0, 5 \cdot c_{1} = 0, 5 \cdot 487, 5 = 243, 8 mm \\ b_{1, \inf, eff} = b_{1, \inf} = 0, 5 \cdot c_{1} = 0, 5 \cdot 487, 5 = 243, 8 mm \end{array}

Fórmula 10

El panel individual 2 se asigna a la clase de sección 4, por lo que el pandeo local no es determinante. Las anchuras eficaces del panel individual 2 se tienen que determinar según [1], sección 4.4.

La distribución de tensiones del panel individual 2 es uniforme. Esto da como resultado una relación de tensiones de ψ = 1 y, según la tabla 4.1, en un valor de pandeo de k_σ = 4.0. Para la relación de esbeltez λ_p2, el resultado es, según [1] , sección 4.4(2):

${\bar{λ}}_{p 2} = \frac{\frac{c_{2}}{t_{w}}}{28, 4 \cdot ε \cdot \sqrt{k_{σ}}} = \frac{165, 8}{28, 4 \cdot 0, 814 \cdot \sqrt{4}} = 3, 588$ Fórmula 12	$> 0, 5 \sqrt{0, 085 - 0, 055 \cdot ψ}$ Fórmula 13
	$> 0, 5 \sqrt{0, 085 - 0, 055 \cdot 1} = 0, 673$ Fórmula 14

El coeficiente de reducción ρ se determina según [1], ecuación (4.2):

ρ_{2} = \frac{{\bar{λ}}_{p 2} - 0, 055 \cdot (3 ψ)}{{\bar{λ}}_{p 2}^{2}} = \frac{3, 588 - 0, 055 \cdot (3 1)}{3, 588^{2}} = 0, 262 < 1

Fórmula 15

Las anchuras eficaces del panel individual 2, teniendo en cuenta el pandeo local, se calculan según [1] , Tabla 4.1:

\begin{array}{l} b_{2, eff} = ρ_{2} \cdot c_{2} = 0, 262 \cdot 2.487, 5 = 650, 7 mm \\ b_{2, edge, eff} = 0, 5 \cdot b_{2, eff} = 0, 5 \cdot 650, 7 = 325, 4 mm \\ b_{2, \sup, eff} = 0, 5 \cdot b_{2, eff} = 0, 5 \cdot 650, 7 = 325, 4 mm \end{array}

Fórmula 16

Las anchuras de la sección bruta dan como resultado:

\begin{array}{l} b_{2, edge} = 0, 5 \cdot c_{2} = 0, 5 \cdot 2.487, 5 = 1.243, 8 mm \\ b_{2, \sup} = 0, 5 \cdot c_{2} = 0, 5 \cdot 2.487, 5 = 1.243, 8 mm \end{array}

Fórmula 17

Comportamiento de las losas

La tensión de pandeo crítica elástica de la rigidez σcr,sl se calcula según [1] , anexo A.2.2. Primero se debe calcular la longitud eficaz de la rigidez a_c :

a_{c} = 4, 33 \cdot \sqrt[4]{\frac{I_{sl, 1} \cdot b_{1}^{2} \cdot b_{2}^{2}}{t^{3} \cdot b}} = 4, 33 \cdot \sqrt[4]{\frac{11.900 \cdot 50^{2} \cdot 250^{2}}{1, 5^{3} \cdot (50 250)}} = 896, 4 cm > a = 300 cm

Fórmula 18

La tensión crítica elástica de pandeo de la rigidez σ_cr,sl da como resultado a < a_c en:

\begin{array}{l} σ_{cr, sl} = \frac{π^{2} \cdot E \cdot I_{sl, 1}}{A_{sl, 1} \cdot a^{2}} + \frac{E \cdot t^{3} \cdot b \cdot a^{2}}{4 \cdot π^{2} \cdot (1 - ν^{2}) \cdot A_{sl, 1} \cdot b_{1}^{2} \cdot b_{2}^{2}} für a < a_{c} \\ σ_{cr, sl} = \frac{π^{2} \cdot 21.000 \cdot 11.900}{289, 4 \cdot 300^{2}} + \frac{21.000 \cdot 1, 5^{3} \cdot (50 250) \cdot 300^{2}}{4 \cdot π^{2} \cdot (1 - 0, 3^{2}) \cdot 289, 4 \cdot 50^{2} \cdot 250^{2}} = 95, 9 kN / {cm}^{2} \end{array}

Fórmula 19

I_sl,1 y A_sl,1 representan aquí el segundo momento de inercia de la sección bruta y el área de la sección bruta de la barra de compresión equivalente según [1] ; A.2.1(2) para pandeo perpendicular al plano de la placa, así como b₁ y b₂, describen las distancias de los rigidizadores a los bordes longitudinales (b₁ + b₂ = b).

La distribución de tensiones es uniforme. Por lo tanto, la tensión de pandeo elástica_σcr,p corresponde a la tensión de pandeo crítica_σcr,sl.

σ_{cr, p} = σ_{cr, sl} = 95, 9 kN / {cm}^{2}

Fórmula 20

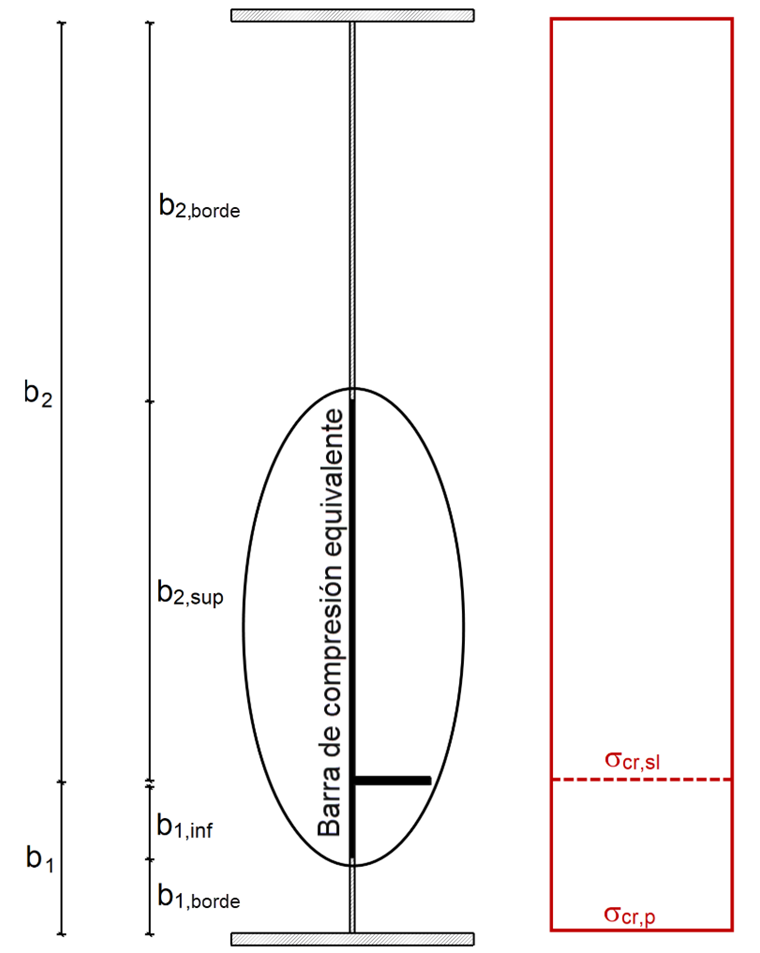

Sección bruta de la barra de compresión equivalente

El área de la sección bruta_Ac del panel de chapa rigidizado longitudinalmente se calcula como a continuación, sin tener en cuenta las chapas de borde apoyadas por un componente de chapa adyacente y el área de la sección eficaz_Ac,eff,loc,p del área descrito anteriormente:

A_{c} = (b_{1, \inf} + b_{2, \sup} + t_{st}) \cdot t_{w} + b_{st} \cdot t_{st} = (24, 38 + 124, 38 + 2, 5) \cdot 1, 5 + 25 \cdot 2, 5 = 289, 4 {cm}^{2}

Fórmula 21

La rigidez pertenece a la clase de sección 3, por lo que el área de la sección eficaz de la rigidez corresponde al área de la sección bruta de la rigidez.

A_{c, eff, loc, p} = (b_{1, \inf, eff} + b_{2, \sup, eff} + t_{st}) \cdot t_{w} + b_{st, eff} \cdot t_{st} = (24, 38 + 32, 54 + 2, 5) \cdot 1, 5 + 25 \cdot 2, 5 = 151, 6 {cm}^{2}

Fórmula 22

Los valores de la sección se muestran en la figura 04.

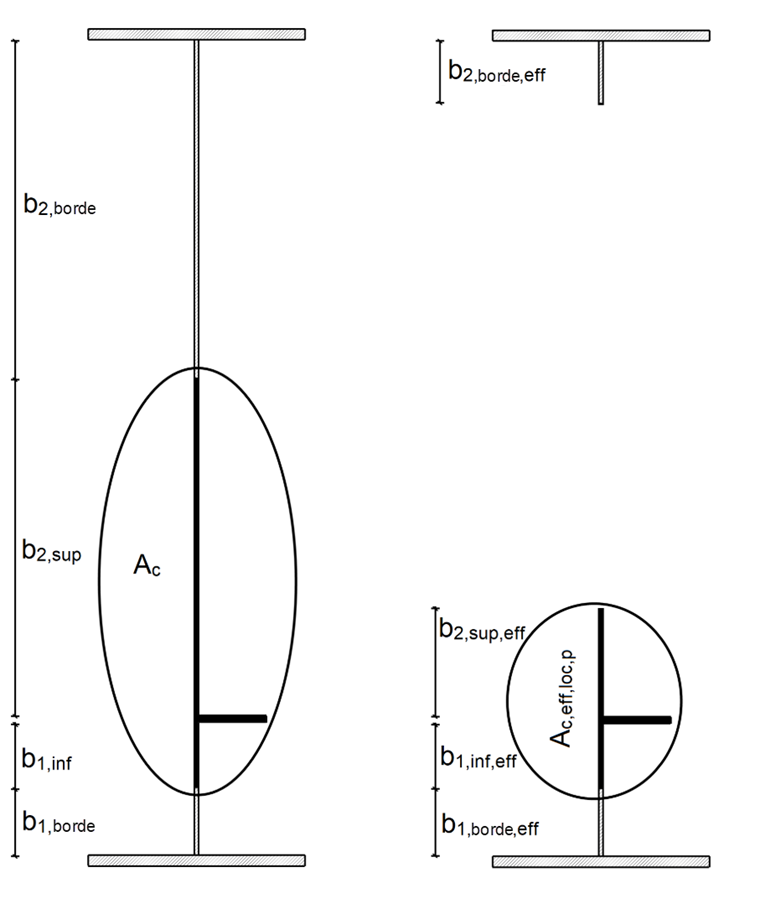

Sección bruta y eficaz debido al pandeo lateral

El coeficiente de reducción β_a,c,p se calcula según [1] , sección 4.5.2 como sigue:

\begin{array}{l} β_{a, c, p} = \frac{A_{c, eff, loc, p}}{A_{c}} \\ β_{a, c, p} = \frac{151, 6}{289, 4} = 0, 524 \end{array}

Fórmula 23

La relación de esbeltez global λ_p de la placa rigidizada da como resultado, según [1] , ecuación (4.7), en:

${\bar{λ}}_{p} = \sqrt{\frac{β_{a, c, p} \cdot f_{y}}{σ_{cr, p}}} = \sqrt{\frac{0, 524 \cdot 35, 5}{95, 9}} = 0, 440$ Fórmula 25	$< 0, 5 \sqrt{0, 085 - 0, 055 \cdot ψ}$ Fórmula 26
	$< 0, 5 \sqrt{0, 085 - 0, 055 \cdot 1} = 0, 673$ Fórmula 27

La relación de esbeltez λ_p es menor que el valor límite 0,673 según [1] , 4.4(2). Por lo tanto, no es necesaria ninguna reducción debida al comportamiento de la losa; por ejemplo, ρ_p = 1,0.

Comportamiento del pandeo de la placa

La tensión crítica de pandeo elástica σ_cr,c se determina según [1] , sección 4.5.3(3). En primer lugar, se determina la tensión de pandeo σ_cr,c,sl del rigidizador, que se coloca en el borde de compresión con carga máxima, según [1] , ecuación (4.9).

σ_{cr, c, sl} = \frac{π^{2} \cdot E \cdot I_{sl}}{A_{sl} \cdot a^{2}} = \frac{π^{2} \cdot 21.000 \cdot 11.900}{289, 4 \cdot 300^{2}} = 94, 7 kN / {cm}^{2}

Fórmula 28

La distribución de tensiones es uniforme. Por lo tanto, la tensión de pandeo crítica elástica σ_cr,c corresponde a la tensión de pandeo elástica σ_cr,c,sl del rigidizador, que está posicionado en el borde de compresión con carga máxima.

σ_cr,c = σ_cr,c,sl = 94,7 kN/cm²

El coeficiente de reducción β_a,c,c se calcula según [1] , sección 4.5.3(4) como sigue:

β_{a, c, c} = \frac{A_{sl, eff}}{A_{sl}} = \frac{151, 6}{289, 4} = 0, 524

Fórmula 29

La relación de esbeltez λcde los resultados de la barra comprimida equivalente, según [1] , ecuación (4.11), en:

{\bar{λ}}_{c} = \sqrt{\frac{β_{a, c, c} \cdot f_{y}}{σ_{cr, c}}} = \sqrt{\frac{0, 524 \cdot 35, 5}{94, 7}} = 0, 443

Fórmula 31

Según la sección 4.5.3(5) de [1], el radio de giro se calcula como a continuación:

i = \sqrt{\frac{I_{sl}}{A_{sl}}} = \sqrt{\frac{11.900}{289, 4}} = 6, 41 cm

Fórmula 32

La distancia e es la mayor de las dos distancias según [1] , figura A.1; por ejemplo, o bien la distancia e₁ del rigidizador individual, ajustado entre el centro de gravedad y considerado independientemente de la placa, sin la anchura eficaz al eje del centro de gravedad del panel de la placa rigidizada, o la distancia e₂ del eje del centro de gravedad de la placa rigidizada panel al plano medio de la placa. Las distancias se muestran en la figura 05.

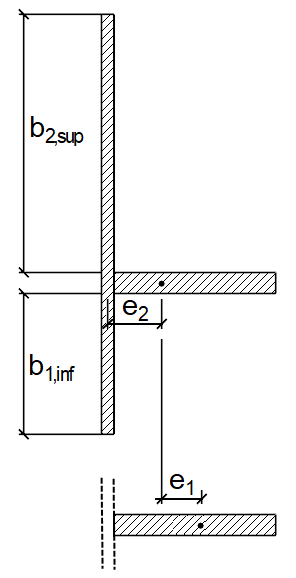

Barra de compresión equivalente y rigidizador: Distancias e1, e2

e = max (e₁, e₂) = max (10,39 cm, 2,86 cm) = 10,39 cm

El coeficiente de imperfección αe se determina según [1] , ecuación (4.12) con α = 0.49, para secciones abiertas de rigidizadores como sigue:

α_{e} = α \frac{0, 09}{i / e} = 0, 49 \frac{0, 09}{6, 41 / 10, 39} = 0, 636

Fórmula 33

El coeficiente de reducción χ_c se determina según [3], 6.3.1.2:

\begin{array}{l} ϕ = 0, 5 \cdot (1, 0 α_{e} \cdot ({\bar{λ}}_{c} - 0, 2) {\bar{λ}}_{c}^{2}) = 0, 5 \cdot (1, 0 0, 636 \cdot (0, 443 - 0, 2) 0, 443^{2}) = 0, 675 \\ χ_{c} = \frac{1}{ϕ \sqrt{ϕ^{2} - {\bar{λ}}_{c}^{2}}} = \frac{1}{0, 675 \sqrt{0, 675^{2} - 0, 443^{2}}} = 0, 844 < 1 \end{array}

Fórmula 34

Interacción entre el pandeo de la placa y el comportamiento de la losa

El comportamiento estructural del panel entero se determina con el factor ξ, según[1], sección 4.5.4(1):

\begin{array}{l} ξ = \frac{σ_{cr, p}}{σ_{cr, c}} - 1 jedoch 0 \leq ξ \leq 1 \\ ξ = \frac{95, 9}{94, 7} - 1 = 0, 013 \end{array}

Fórmula 35

El factor de reducción final ρc se determina con la ecuación de interacción según [1] , ecuación (4.13):

ρ_{c} = (ρ_{p} - χ_{c}) \cdot ξ \cdot (2 - ξ) + χ_{c} = (1 - 0, 844) \cdot 0, 013 \cdot (2 - 0, 013) + 0, 844 = 0, 848

Fórmula 36

Propiedades de la sección eficaz

La superficie eficaz de la zona de compresión A_c,eff de la placa del panel rigidizado se calcula según [1], ecuación (4.5):

A_{c, eff} = ρ_{c} \cdot A_{c, eff, loc, p} + \sum b_{edge, eff} \cdot t = 0, 848 \cdot 151, 6 24, 38 \cdot 1, 5 + 32, 54 \cdot 1, 5 = 214, 1 cm ²

Fórmula 37

El área de la sección eficaz A_eff da como resultado:

A_{eff} = A_{c, eff} + 2 \cdot b_{f} \cdot t_{f} = 214, 1 + 2 \cdot 80 \cdot 4 = 854, 1 cm ²

Fórmula 38

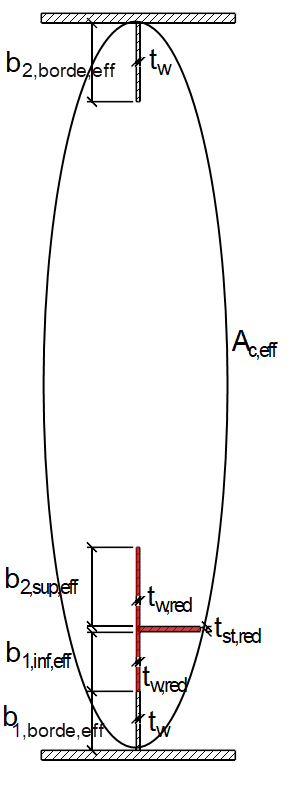

Sección eficaz debido al pandeo local y global

Cálculo del panel rigidizado

Los ejes del centro de gravedad de la sección bruta y de la sección eficaz no coinciden, por lo que actúan momentos flectores adicionales debido al desplazamiento del eje del centro de gravedad de la sección eficaz con respecto al eje del centro de gravedad de la sección bruta tienen que ser considerados aquí. Estos momentos de flexión adicionales se calculan como a continuación:

\begin{array}{l} e_{y} = 0, 82 - 0, 72 = 0, 10 cm \\ e_{z} = 164, 97 - 157, 42 = 7, 55 cm \\ M_{y} = N \cdot e_{z} = 4.000 \cdot 7, 55 = 30.202, 4 kNcm \\ M_{z} = N \cdot e_{y} = - 4.000 \cdot 0, 10 = - 414, 3 kNcm \\ M_{u} = 30.203, 7 KNcm \\ M_{v} = - 306, 4 KNcm \end{array}

Fórmula 39

La tensión máxima da como resultado:

σ_{eff} = \frac{N}{A_{eff}} + \frac{M_{u} \cdot e_{v}}{I_{u, eff}} - \frac{M_{v} \cdot e_{u}}{I_{v, eff}} = \frac{4.000}{854, 1} + \frac{30.203, 7 \cdot 165, 12}{17.466.764} - \frac{- 306, 4 \cdot 40, 23}{352.626} = 5, 01 kN / cm ²

Fórmula 40

Se realiza el cálculo según [1], ecuación (4.15) como a continuación:

η_{1} = \frac{σ_{eff}}{\frac{f_{y}}{γ_{M 0}}} = \frac{5, 01}{\frac{34, 5}{1, 0}} = 0, 15

Fórmula 41

Cálculo del pandeo torsional

Según [1] , sección 9.2.1(8), se debe cumplir el siguiente criterio en general para evitar el pandeo torsional de rigidizadores con secciones abiertas:

\begin{array}{l} η_{1} = \frac{5, 3 \cdot f_{y} \cdot I_{p}}{E \cdot I_{S t . V e n}} \leq 1 \\ η_{1} = \frac{5, 3 \cdot 34, 5 \cdot 13.053}{21.000 \cdot 122} = 0, 93 \leq 1 \end{array}

Fórmula 42

I_p e I_St.Ven describen el momento polar de inercia y el momento de inercia de St. Venant de la sección de rigidez solo (sin placa), calculados alrededor del punto de conexión con la placa.

Si se considera la rigidez de alabeo, primero se debe determinar la tensión crítica de pandeo torsional σ_cr. Se calcula según la ecuación (2.119) y (2.120) de [4], como a continuación:

\begin{array}{l} σ_{cr 1} = \frac{1}{I_{p}} \cdot (\frac{π^{2} \cdot E \cdot I_{ω}}{l^{2}} + G \cdot I_{St . Ven}) für l < L_{cr} \\ σ_{cr 2} = \frac{1}{I_{p}} \cdot (2 \cdot \sqrt{C_{θ} \cdot E \cdot I_{ω}} + G \cdot I_{St . Ven}) für l > L_{cr} \end{array}

Fórmula 43

La rigidez tiene una constante de alabeo de_Iω = 0 cm⁶. Por lo tanto, la tensión crítica de pandeo torsional σ_cr se simplifica a:

\begin{array}{l} σ_{cr 1} = σ_{cr 2} = \frac{1}{I_{p}} \cdot G \cdot I_{S t . V e n} \\ σ_{cr 1} = σ_{cr 2} = \frac{1}{13.053} \cdot 8.077 \cdot 122 = 75, 5 kN / cm ² \end{array}

Fórmula 44

I_p e I_St.Ven describen el momento polar de inercia y el momento de inercia de St. Venant de la sección de rigidez solo (sin placa), calculados alrededor del punto de conexión con la placa.

Según [1], sección 9.2.1(9), se debe considerar generalmente el criterio en 9.2.1(8) o el siguiente criterio cuando se tiene en cuenta la rigidez de alabeo:

\begin{array}{l} η_{2} = \frac{θ \cdot f_{y}}{σ_{cr 1}} \leq 1 \\ η_{3} = \frac{θ \cdot f_{y}}{σ_{cr 2}} \leq 1 \end{array}

Fórmula 45

Con un factor para asegurar el comportamiento elástico según la clase de sección 3 según [5] de θ = 2 f para rigidizadores con baja rigidez al alabeo (por ejemplo, barra plana o acero plano con bulbo), el resultado es:

η_{2} = η_{3} = \frac{2 \cdot 34, 5}{75, 5} = 0, 91 \leq 1

Fórmula 46

Por lo tanto, se ha cumplido el cálculo del pandeo torsional.

SHAPE-THIN

En SHAPE-THIN, el cálculo de los paneles rigidizados frente a la abolladura se puede realizar según [1] , sección 4.5. El panel de control "Partes c/t y propiedades de la sección eficaz" se debe activar en los datos generales. Posteriormente, se debe seleccionar "EN 1993-1-1 y EN 1993-1-5" en los parámetros de cálculo; también se debe seleccionar el panel de control titulado "Sección eficaz según EN 1993-1-5, apartado 4.5". La determinación de las anchuras eficaces se debe llevar a cabo en un proceso interactivo según [1], sección 4.4(3). En este ejemplo, solo se debe usar una iteración para el cálculo para que también aparezca una sola iteración en SHAPE-THIN (ver figura 07).

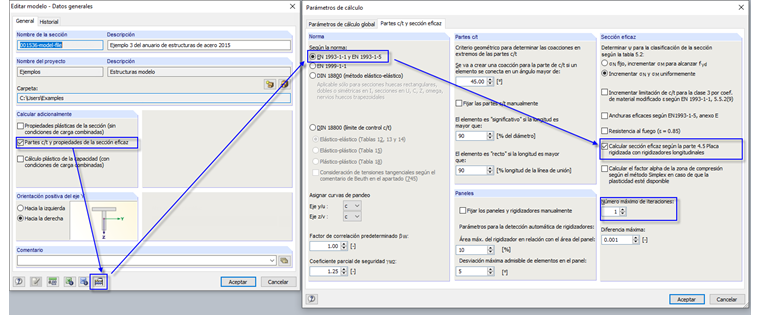

Parámetros de cálculo

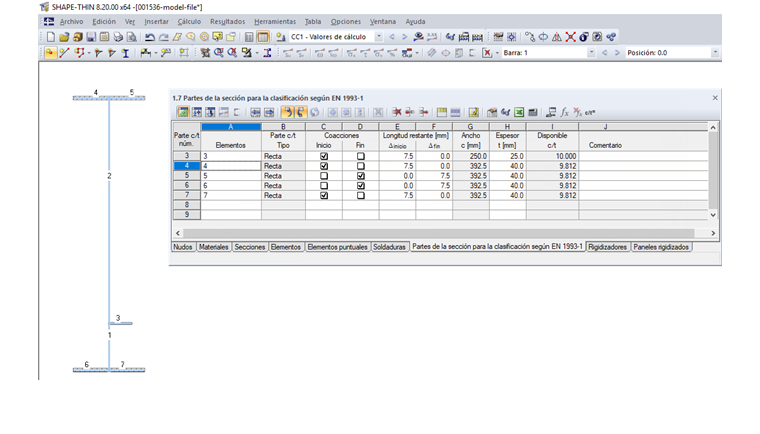

Primero se deben introducir los elementos de la sección. Las partes c/t generalmente se generan automáticamente a partir de las condiciones geométricas; sin embargo, se pueden crear como definidos por el usuario en la tabla "1.7 Partes de la sección para la clasificación según EN 1993-1" (ver figura 08) o en el cuadro de diálogo correspondiente.

Partes de la sección para la clasificación

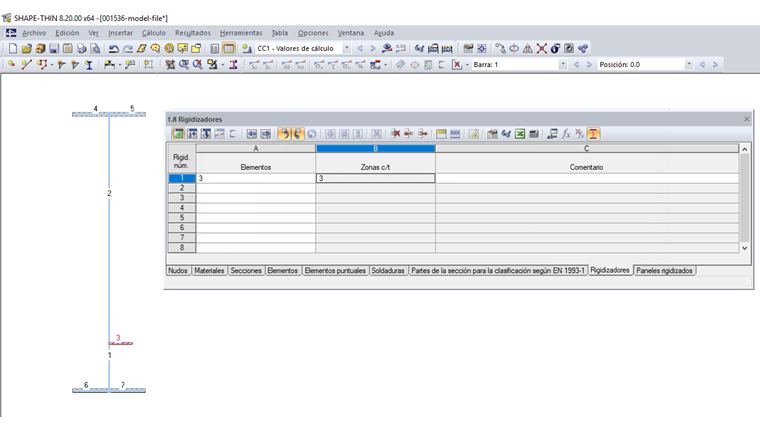

Los rigidizadores se pueden definir en la tabla "1.8 Rigidizadores" o en el cuadro de diálogo correspondiente (ver figura 09).

rigidizadores

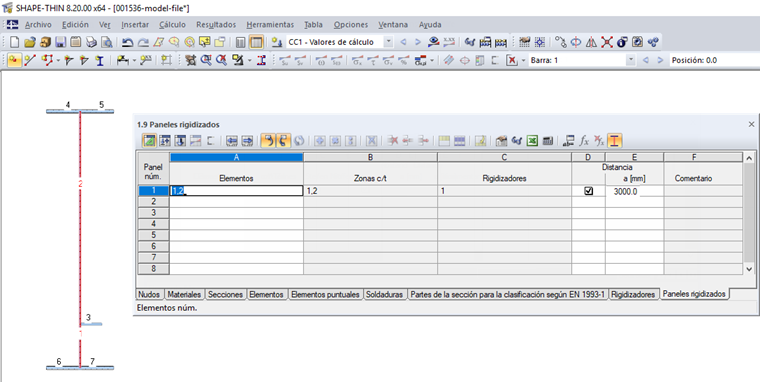

Además, se deben especificar los paneles rigidizados en la tabla "1.9 Paneles rigidizados" (ver figura 10) en el cuadro de diálogo correspondiente. Se deben seleccionar los elementos del panel rigidizado y se debe introducir la distancia transversal al rigidizador. Si no se define la distancia del rigidizador transversal, se aplicará el valor a = 10.000 mm para el cálculo. Los rigidizadores ubicados en el panel rigidizado se identifican automáticamente. El panel rigidizado tiene que estar apoyado en su inicio y final, lo que significa que aquí se necesita un apoyo.

Chapas

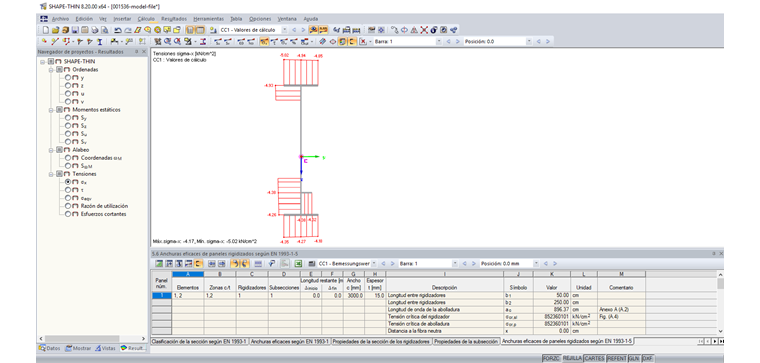

Los resultados de la sección eficaz se pueden observar con el botón "Anchuras eficaces".

Ergebnisse

Autor

Sra. von Bloh proporciona soporte técnico a nuestros clientes y es responsable del desarrollo del programa SHAPE-THIN, así como de las estructuras de acero y aluminio.

Enlaces

Software de análisis para estructuras de acero

Referencias

Eurocódigo 3: Diseño de estructuras de acero - Parte 1-5: Plattenförmige Bauteile. Beuth Verlag GmbH, Berlin, 2010.
Beg, D.; Kuhlmann, U.; Davaine, L.; Braun, B.: Design of Plated Structures. Eurocode 3: Design of Steel Structures. Part 1-5 Design of Plated Structures. Berlin: Ernst & Sohn, 2011
Kuhlmann, U.: Stahlbau-Kalender 2015 - Eurocode 3 - Grundnorm, Leichtbau. Berlin: Ernst & Sohn, 2015
Johansson, B.; Maquoi, R.; Sedlacek, G.; Müller, C.; Beg, D.: Commentary and Worked Examples to EN 1993-1-5, Plated Structural Elements. Luxemburg: Office for Official Publications of the European Communities, 2007
Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010

Descargas

Archivo del modelo SHAPE-THIN

308 KB
