Module additionnel pour RFEM 5
RF-STEEL GB

• Dimensionnement en traction, compression, flexion, cisaillement et efforts internes combinés
• Vérification de stabilité pour le flambement par flexion et le flambement par torsion-flexion
• Détermination automatique des charges critiques de flambement et du facteur de stabilité global pour le flambement par torsion-flexion selon l'annexe B
• Possibilité d'un soutien latéral discret pour les poutres
• Vérification automatique de la stabilité locale et contrôle des critères de vérification plastique de la section
• Vérification des déformations (serviceabilité)
• Optimisation des sections transversales
• Large choix de sections disponibles, telles que les profils laminés en I, les profilés en U, les profils creux rectangulaires, les cornières, les profilés en T. Les profils soudés : en forme de I (symétrique et asymétrique autour de l'axe fort), les profilés en U (symétrique autour de l'axe fort), les profils creux rectangulaires, les cornières, les tubes ronds, les barres rondes
• Tableaux de résultats clairement structurés
• Documentation complète des résultats avec des références aux équations de vérification utilisées des normes
• Options de filtrage et de tri polyvalentes pour les résultats, incluant un classement par barre, par section, par section x ou selon les cas de charge / combinaisons de charges / combinaisons de résultats
• Tableau des résultats pour les élancements des barres et les efforts internes déterminants
• Liste des pièces avec les indications de poids et volume
• Intégration transparente dans RFEM/RSTAB

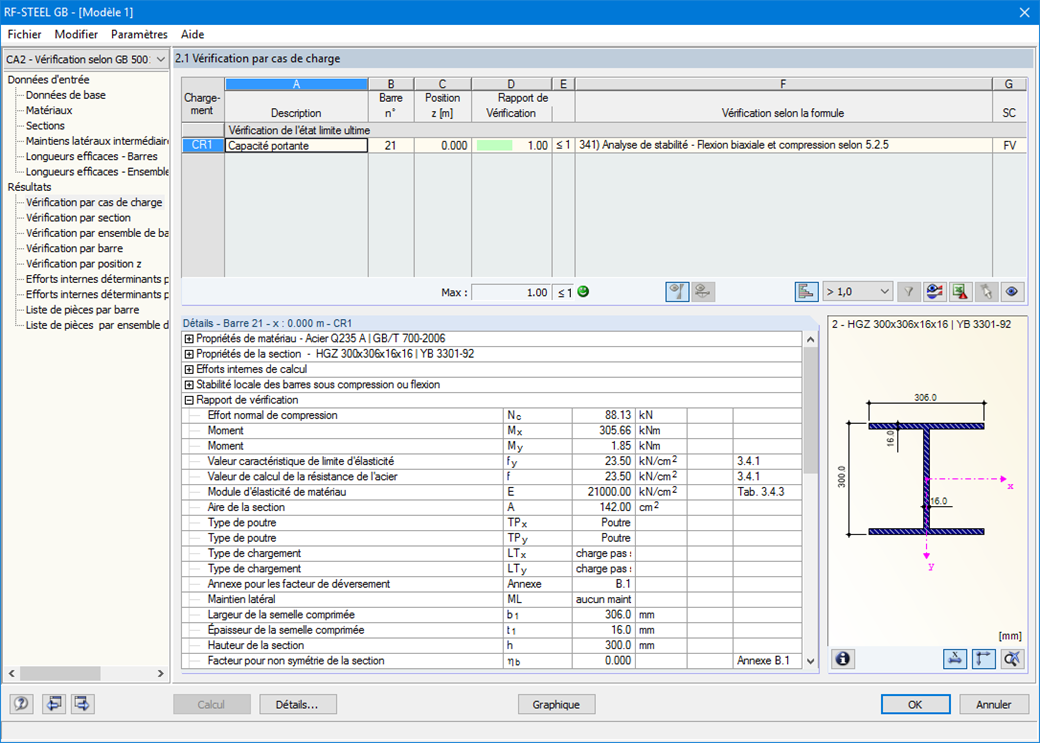

Dans le premier tableau des résultats, on obtient le taux d'exploitation maximal avec la vérification associée pour chaque cas de charge dimensionné (combinaison de charges / combinaison de résultats).

Dans les autres tableaux de résultats, tous les résultats détaillés sont répertoriés thématiquement dans des menus arborescents extensibles. Tous les résultats intermédiaires le long des barres peuvent être lus à chaque point. Cela permet de comprendre exactement comment le module effectue les différentes vérifications.

L'ensemble des données du module fait partie du rapport d'impression RFEM/RSTAB. Le contenu du rapport et la profondeur souhaitée des sorties pour les différentes vérifications peuvent être sélectionnés de manière ciblée.
