Module additionnel pour RFEM 5
RF-TIMBER NBR

RF-TIMBER NBR permet d'effectuer la vérification à l'état limite ultime et à l'état limite de service des structures en bois selon la norme brésilienne NBR.

Le module additionnel RF-TIMBER NBR comprend une bibliothèque complète de sections et une bibliothèque de matériaux extensible avec les valeurs de résistance spécifiques à la norme. Outre l'analyse des contraintes, RF-TIMBER NBR effectue l'analyse de stabilité des barres selon la méthode de la barre équivalente ou l'analyse du second ordre.

Vérification des barres et ensembles de barres en bois selon NBR 7190-1997

Nombre total d'articles : 4

RF-/TIMBER NBR | Fonctionnalités

Intégration complète dans RFEM/RSTAB avec reprise de toutes les informations pertinentes et des efforts internes
Vérification des barres et des tirants sous traction, compression, flexion, cisaillement et efforts combinés
Vérifications de stabilité pour le déversement et le flambement selon la méthode des barres équivalentes ou selon la théorie du second ordre
Vérification de l'aptitude au service sous forme de limitation de flèche
Bibliothèque de matériaux brésiliens et bibliothèque de sections
Saisie personnalisée des sections rectangulaires et circulaires
Optimisation des sections avec possibilité de transfert vers RFEM/RSTAB
Option de reprise des longueurs de flambement à partir du module RSKNICK ou RF-STABIL
Documentation complète des résultats avec références aux équations de vérification utilisées issues de la norme
Options de filtrage et de tri polyvalentes pour les résultats y compris la liste par barre, par section, par point x ou par cas de charge, combinaisons de charges et de résultats
Prise en compte des conditions d'humidité du bois
Visualisation du critère de vérification sur le modèle RFEM/RSTAB
Exportation des données vers MS Excel

RF-TIMBER NBR | Entrée

Tout d'abord, vous définissez les barres/ensembles de barres, les cas de charge, les combinaisons de charges ou les combinaisons de résultats que vous voulez prendre en compte pour la vérification à l'état limite ultime ainsi qu’à l'état limite de service. Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/TIMBER NBR. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque de matériaux.

Lors de la vérification des sections, vous pouvez décider si les géométries correspondent à celles de la norme, ou si elles sont définies par l'utilisateur et prises en compte pour la vérification. Après avoir vérifié la section, vous affectez les classes de durée de charge (CDC), les conditions de service et le traitement du bois.

Pour l'analyse de déformation, vous devez spécifier les longueurs de référence des barres et ensembles de barres. En outre, il est possible de considérer la direction du déversement, la contre-flèche et le type de poutre.

Fenêtre de module 1.7 Longueurs efficaces - Ensemble de barres

RF-TIMBER NBR | Calcul de structure

Lors de la vérification de la résistance de section, RF-/TIMBER AWC analyse la traction et la compression le long du fil, la flexion, la flexion et la traction/compression ainsi que le cisaillement dû à une force de cisaillement.

Si les composants structurels susceptibles au flambement et au flambement latéral sont vérifiés selon la méthode de la barre équivalente, le programme considère la compression axiale, la flexion avec ou sans force en compression, de même que la flexion et la traction. la flèche des travées et des porte-à-faux est comparée à la flèche maximale admissible.

Les cas de vérification séparés permettent une analyse flexible des barres, ensembles de barres et actions sélectionnées, ainsi que les contrôles de stabilité individuels.

Les paramètres de conception tels que le type d'analyse de stabilité, l'élancement des barres ou les limites de vérification peuvent être volontairement définis.

RF-/TIMBER NBR | Résultats

Après le dimensionnement, les résultats sont fournis dans des tableaux clairs. Toutes les valeurs intermédiaires (par exemple, forces internes déterminantes, facteurs d'ajustement…) peuvent être extraites, rendant les vérifications transparentes. Les résultats sont présentés selon les cas de charge, les sections, les ensembles de barres et les barres.

Si la vérification n'est pas satisfaite, les sections concernées peuvent subir un processus d'optimisation. Cela inclut également le transfert des profils modifiés vers RFEM/RSTAB pour un nouveau calcul.

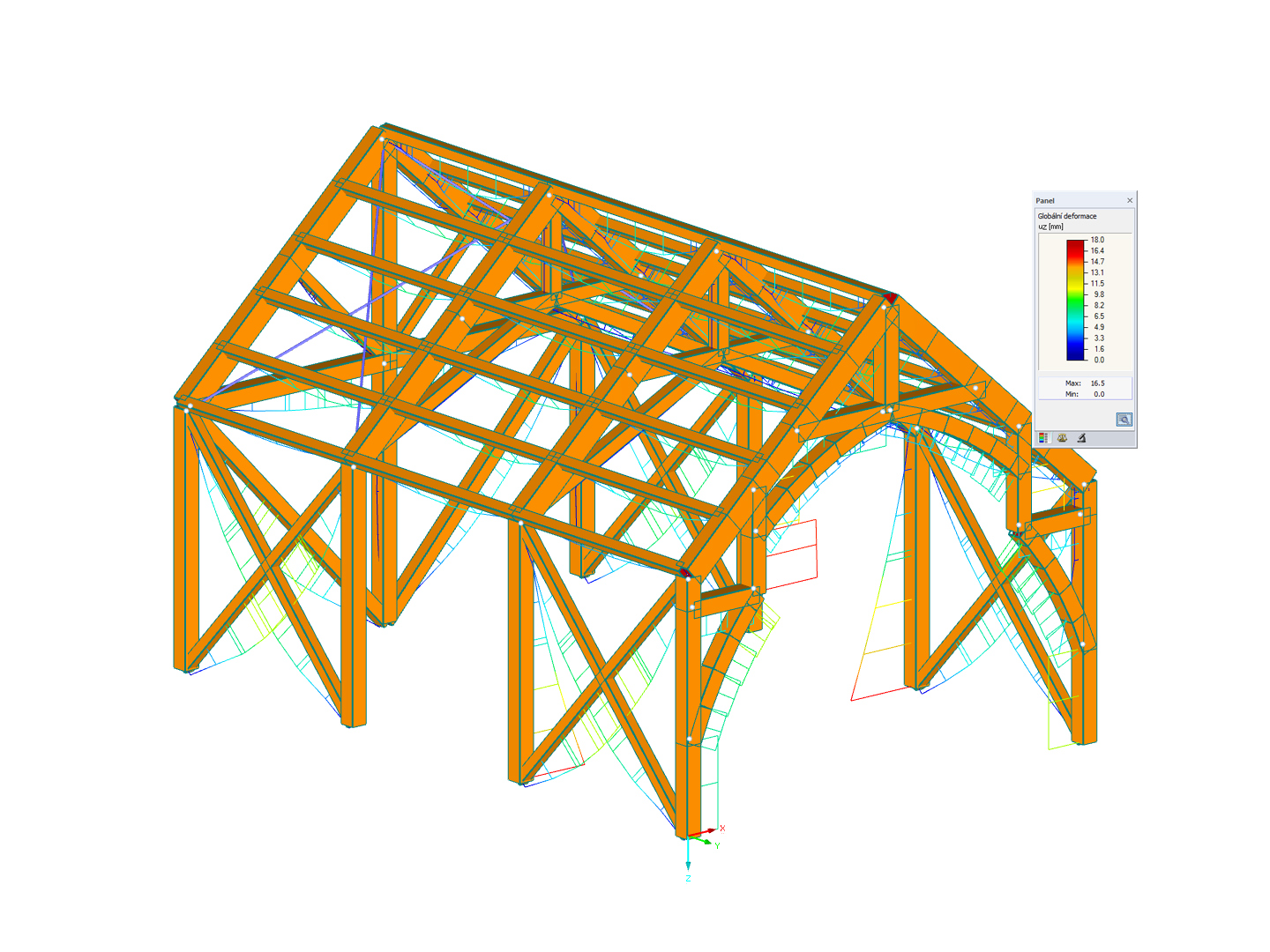

Le degré d'utilisation est affiché dans le modèle RFEM/RSTAB en différentes couleurs. Cela permet d'identifier d'un seul coup d'œil les zones critiques ou surdimensionnées. L'évaluation ciblée est également assurée par la représentation des distributions de résultats sur la barre ou l'ensemble de barres.

Outre les données d'entrée et de sortie tabulaires, y compris les détails de dimensionnement, tous les graphiques peuvent être intégrés dans le rapport d'impression. Cela garantit une documentation compréhensible et illustrée. Le contenu du rapport et le niveau de détail souhaité pour la sortie de chaque vérification peuvent être sélectionnés précisément.
