RF-TIMBER NBR | Fonctionnalités

Le calcul des panneaux en bois est effectué sur des systèmes simplifiés composés de barres ou de surfaces. Cet article explique comment déterminer la rigidité requise.

La rigidité des structures en bois est généralement assurée par des panneaux en bois. À cette fin, des composants structuraux constitués de dalles (bois aggloméré, OSB) sont reliés par des barres. Plusieurs articles abordent les principes de base de cette méthode de construction et les calculs associés dans le logiciel RFEM. Le premier article de cette série décrit la détermination des rigidités et le calcul.

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

Tout d'abord, vous définissez les barres/ensembles de barres, les cas de charge, les combinaisons de charges ou les combinaisons de résultats que vous voulez prendre en compte pour la vérification à l'état limite ultime ainsi qu’à l'état limite de service. Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/TIMBER NBR. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque de matériaux.

Lors de la vérification des sections, vous pouvez décider si les géométries correspondent à celles de la norme, ou si elles sont définies par l'utilisateur et prises en compte pour la vérification. Après avoir vérifié la section, vous affectez les classes de durée de charge (CDC), les conditions de service et le traitement du bois.

Pour l'analyse de déformation, vous devez spécifier les longueurs de référence des barres et ensembles de barres. En outre, il est possible de considérer la direction du déversement, la contre-flèche et le type de poutre.

Une fois le calcul terminé, le module affiche les résultats dans des tableaux de résultats clairement organisés. Toutes les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'ajustement, etc.) peuvent être incluses afin de rendre la vérification plus transparente. Les résultats sont triés par cas de charge, section, ensemble de barres et barres.

Si l'analyse échoue, les sections concernées peuvent être modifiées dans une optimisation. Les sections optimisées peuvent également être transférées dans RFEM/RSTAB pour un nouveau calcul.

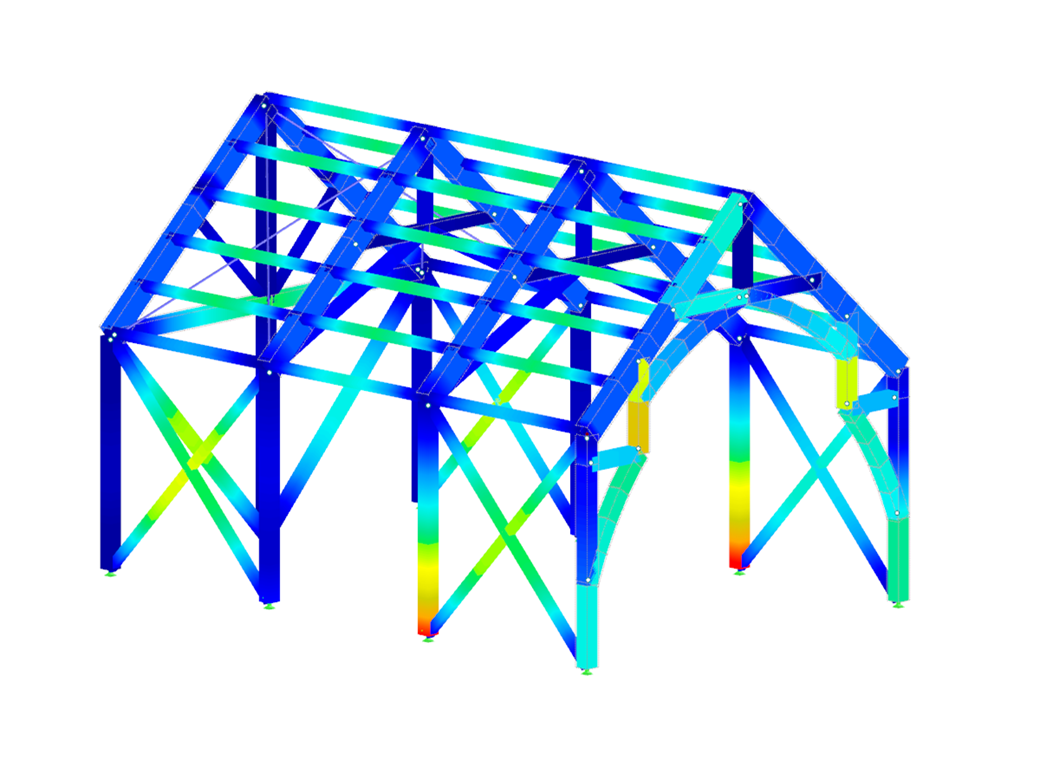

Le rapport de vérification est affiché avec des couleurs différentes dans le modèle RFEM/RSTAB. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section. De plus, les diagrammes de résultats affichés sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée.

En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.

• Intégration complète dans RFEM/RSTAB avec l'import de toutes les informations nécessaires et les forces internes
• Vérification des barres et des barres continues pour la traction, la compression, la flexion, le cisaillement et les efforts internes combinées
• Analyse de stabilité au flambement selon la méthode de la barre équivalente ou l'analyse du second ordre
• Vérification à l'ELS par limitation des flèches
• Bibliothèque de section et de matériaux brésiliens
• Entrée personnalisée des sections circulaires ou rectangulaires
• Optimisation des sections avec l'option de transfert vers RFEM/RSTAB
• Option d'importation des contraintes effectives de RSBUCK ou RF‑STABILITY
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la sortie des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
• Considération des conditions d'humidité de service
• Visualisation du critère de vérification sur le modèle RFEM/RSTAB
• Export de données vers MS Excel
