Module additionnel RSMOVE pour RSTAB 8

Le module additionnel RSMOVE génère des cas de charge à partir de différentes positions de charges mobiles, telles que des grues ou des véhicules sur des ponts. Lors de la génération des charges, vous pouvez également créer une combinaison de résultats enveloppe.

Les données d'entrée sont limitées à deux fenêtres d'entrée seulement. Cette option, combinée à la génération rapide des cas de charge dans RSTAB, représente un gain de temps considérable.

Génération des cas de charge des charges mobiles pour les barres et ensembles de barres

Nombre total d'articles : 4

Module additionnel RF-MOVE/RSMOVE pour RFEM/RSTAB | Génération de cas de charge pour les barres à partir de positions de charge mobile

RF-MOVE/RSMOVE | Fonctionnalités

Génération de 9 999 cas de charge au maximum à partir des positions d'une charge mobile
Positions paramétrées pour différentes charges individuelles et uniformément distribuées
Synthèse de plusieurs charges mobiles dans un cas de génération
Possibilité d'ajouter des charges aux cas de charge RFEM/RSTAB déjà existants
Génération d'une combinaison de résultats pour déterminer la position de charge la plus défavorable
Possibilité d'enregistrer des images de charge pour les utiliser sur d'autres structures

RF-MOVE/RSMOVE | Entrée

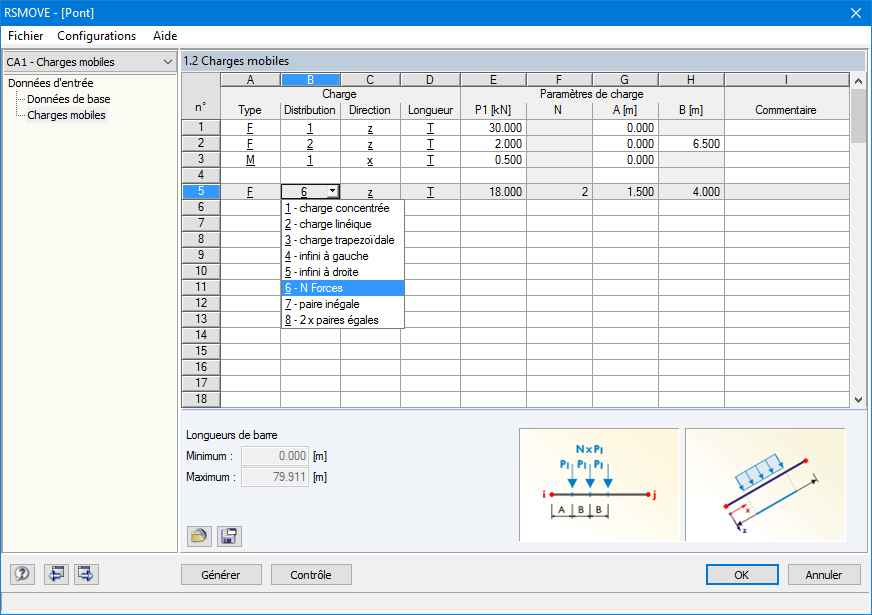

Les ensembles de barres avec charges mobiles sont à sélectionnées graphiquement dans le modèle de RFEM/RSTAB. Vous pouvez appliquer plusieurs types de charges différentes sur un même ensemble de barres.

En précisant la première position de charge, vous pouvez afficher avec précision la charge entrant la poutre de la barre continue. De même, il est possible de préciser si une charge mobile peut se déplacer au-delà de l'extrémité de la barre continue (pont) ou non (rail de grue).

L'incrément des positions de charge est déterminé par le nombre de cas de charge générés pour RFEM/RSTAB. Vous pouvez également ajouter des charges à des cas de charge RFEM/RSTAB déjà existants afin d'éviter toute superposition supplémentaire. Plusieurs types de charges sont possibles, comme des charges concentrées, linéiques, trapézoïdales et autres.

Les charges peuvent être appliquées dans les directions locale ou globale. L'application de la charge peut être faite selon la vraie longueur de barre ou bien selon la projection dans la direction globale.

RF-MOVE/RSMOVE | Génération

Plusieurs cas de charge peuvent être créés en un clic. Les numéros des cas de charge et des combinaisons de résultats générés sont affichés à titre informatif.

RF-MOVE/RSMOVE | Résultats

RF-MOVE/RSMOVE n'affiche pas de tableaux de résultats : les cas de charge générés et les charges qu'ils contiennent sont contrôlés dans RFEM/RSTAB. Les descriptions des différentes positions de charge mobiles sont générées à partir du numéro de pas de charge correspondant.

Les descriptions des cas de charge peuvent en outre être modifiées dans RFEM/RSTAB. Toutes les entrées tabulaires peuvent être exportées vers MS Excel.
