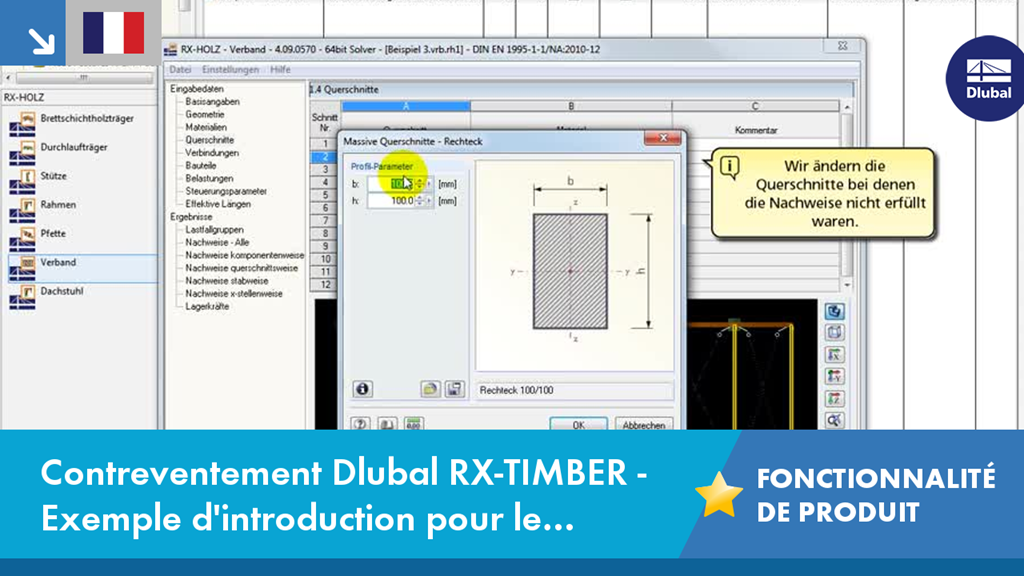

Contreventement Dlubal RX-TIMBER - Exemple d'introduction pour le calcul de contreventement de toiture

Les charges de neige en France sont réglementées par la norme NF EN 1991-1-3 et son Annexe nationale NF EN 1991-1-3/NA. Cette norme ne s'applique pas aux sites d'une altitude supérieure à 1 500 m.

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.

Les paramètres suivants peuvent être définis dans RX-TIMBER Brace pour le calcul :*Sélection des vérifications à effectuer

• Décision si les forces d'appui et les déformations sont à déterminer
• Ajustement des valeurs limites recommandées pour les analyses de déformation dans les vérifications des états limites ultime et de service
• Définition libre des paramètres pour la vérification de la protection incendie effectuée selon la méthode simplifiée
• Considération des non linéarités de matériau (barres non efficaces)

Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.

La géométrie est entrée à l'aide de modèles types, comme dans tous les autres programmes de la famille RX-TIMBER. En sélectionnant la structure de la toiture, vous définissez la géométrie de base, qui peut être ajustée par des paramètres définis par l'utilisateur. La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau pour le lamellé-collé, le bois feuillu, le peuplier et le bois résineux spécifiées dans l'EN 1995-1-1 sont disponibles. De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque.

Étant donné que les contreventements incluent les sections en acier, les nuances d'acier actuelles sont également intégrées dans la bibliothèque. Par conséquent, des sections laminées et soudées sont également disponibles. Le raidissement des éléments de couplage peut être considéré dans le Tableau 1.5 Assemblages comme des rigidités de ressort de translation et de rotation. Le programme gère ces rigidités avec une rigidité divisée par le coefficient partiel de sécurité pour la vérification de la capacité portante et avec les valeurs moyennes de la rigidité pour la vérification à l'ELS. La charge peut être entrée directement comme une charge latérale (charge latérale équivalente) résultante d'une vérification de poutre en treillis.

La charge de vent est appliquée automatiquement aux quatre côtés de la structure. De plus, vous pouvez spécifier des charges définies par l'utilisateur ; par exemple, les charges concentrées des poteaux (charge de flambement). Selon les charges générées, le programme crée automatiquement des combinaisons pour les états limites ultimes et de service ainsi que pour la vérification de la résistance au feu en arrière-plan. Les combinaisons générées peuvent être considérées ou ajustées par des spécifications définies par l'utilisateur.

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères. La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
