Question :

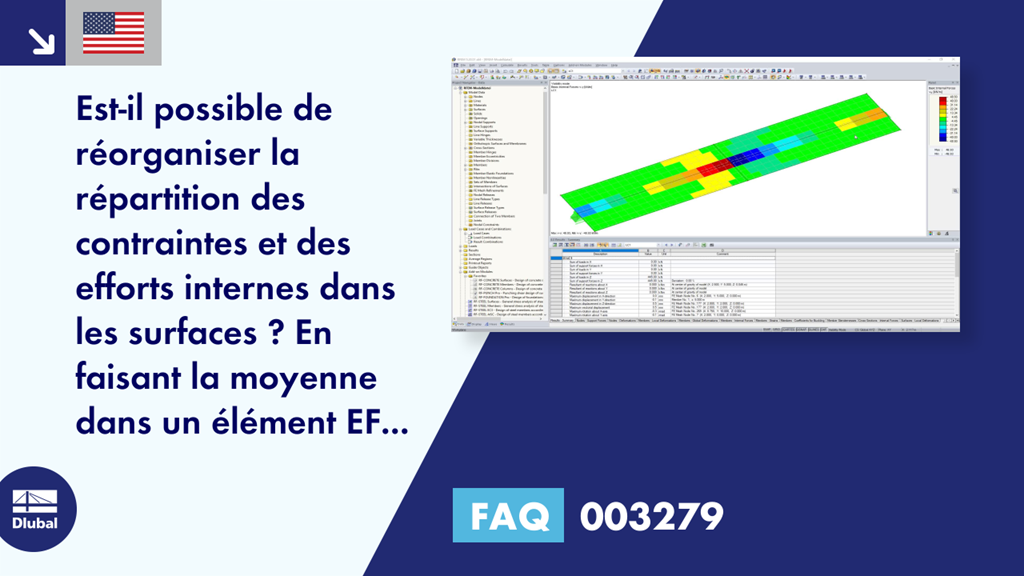

Est-il possible de réorganiser la répartition des contraintes et des efforts internes dans les surfaces ? En faisant la moyenne dans un élément EF par exemple ?
Réponse :
Oui, il existe un paramètre dans le navigateur Afficher pour effectuer cette opération. Les options suivantes sont illustrées par les figures ci-contre :
Constante dans les éléments
Non continue
Continu dans les surfaces
Continue totale
