Pytanie:

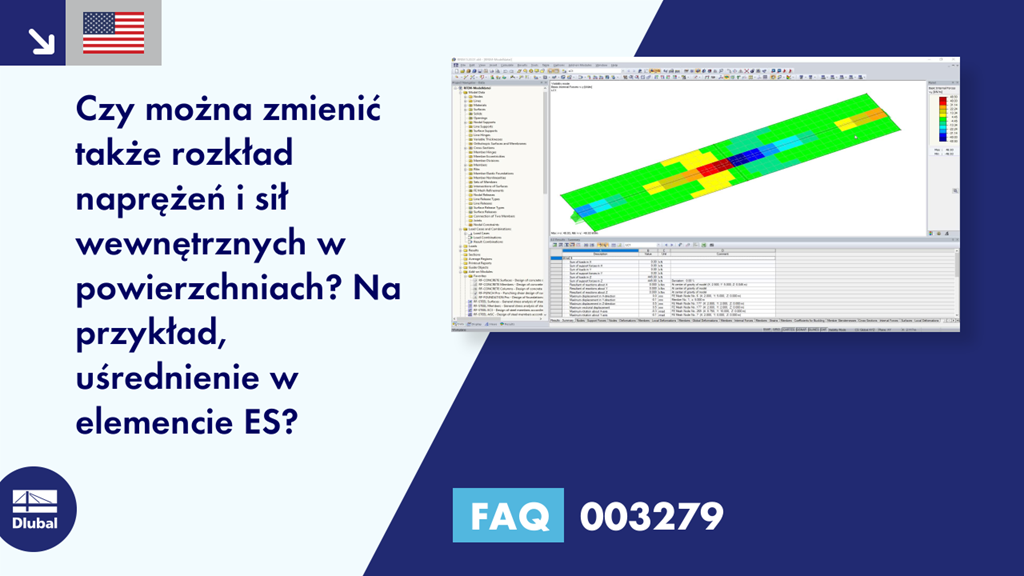

Czy można zmienić także rozkład naprężeń i sił wewnętrznych w powierzchniach? Na przykład, uśrednienie w elemencie ES?
Odpowiedź:
Tak, dostępne jest ustawienie w nawigatorze Wyświetlić. Zobacz poniższe zdjęcia:
Stały w elementach
Nieciągłe
Ciągły w powierzchniach
Ciągły na całości
