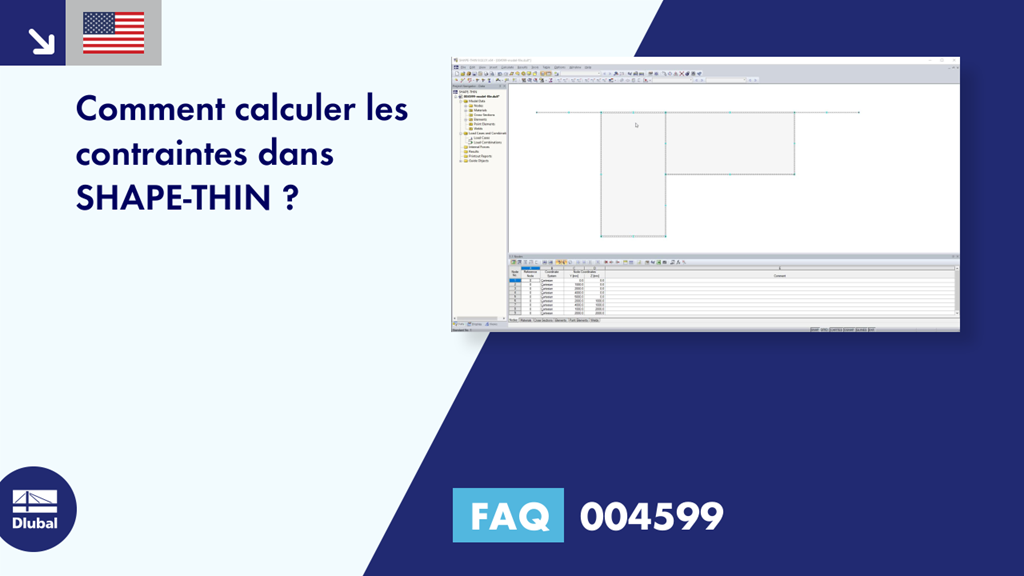

[FR] FAQ 004599 | Comment calculer les contraintes dans SHAPE-THIN ?

Question :
Comment calculer les contraintes dans SHAPE-THIN ?

Réponse :
Si vous souhaitez calculer les contraintes dans SHAPE-THIN, vous devez créer au moins un cas de charge. Vous pouvez créer un nouveau cas de charge à l'aide de :

Menu « Insérer » → « Charges » → « Nouveau cas de charge »

Menu contextuel de l'entrée « Cas de charge » du navigateur

Entrée dans le tableau « 2.1 Cas de charge »

De plus, il est nécessaire de définir les efforts internes. Vous pouvez entrer les efforts internes à l'aide de :

Menu « Inserer » → « Charges » → « 3.1 Efforts internes » → « Boîte de dialogue »

Entrée dans le tableau « 3.1 Efforts internes »

Importation des efforts internes de RFEM ou RSTAB dans le tableau « 3.1 Efforts internes »

Après le calcul, vous pouvez afficher les contraintes graphiquement et dans des tableaux (Figure 01). Cette opération est expliquée dans la vidéo.



;
