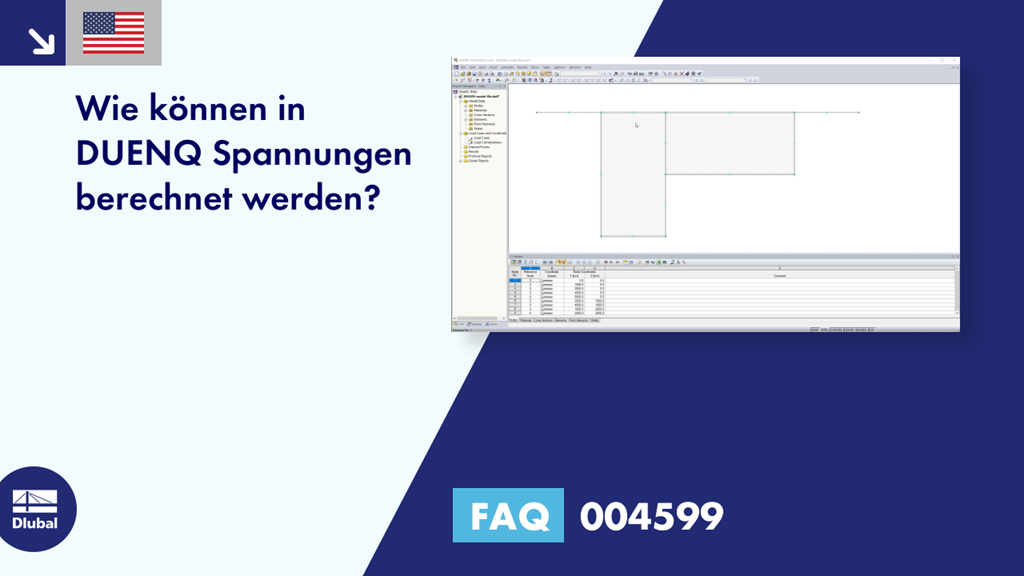

[EN] FAQ 004599 | Wie können in DUENQ Spannungen berechnet werden?
Video
Erste Schritte mit RFEM
Frage
Wie können in DUENQ Spannungen berechnet werden?Antwort
Sollen die Spannungen in DUENQ berechnet werden, so ist zunächst zumindest ein Lastfall anzulegen. Ein neuer Lastfall kann angelegt werden über:
- Menü "Einfügen" → "Belastung" → "Neuer Lastfall"
- Kontextmenü des Navigatoreintrags "Lastfälle"
- Eingabe in Tabelle "2.1 Lastfälle"
Des Weiteren müssen Schnittgrößen definiert werden. Schnittgrößen können eingegeben werden über:
- Menü "Einfügen" → "Belastung" → "3.1 Schnittgrößen" → "Dialog"
- Eingabe in Tabelle "3.1 Schnittgrößen"
- Import der Stabschnittgrößen aus RSTAB oder RFEM in Tabelle "3.1 Schnittgrößen"
Nach der Berechnung können die Spannungen grafisch und tabellarisch ausgegeben werden (Bild 01). Dies wird auch im Video gezeigt.
