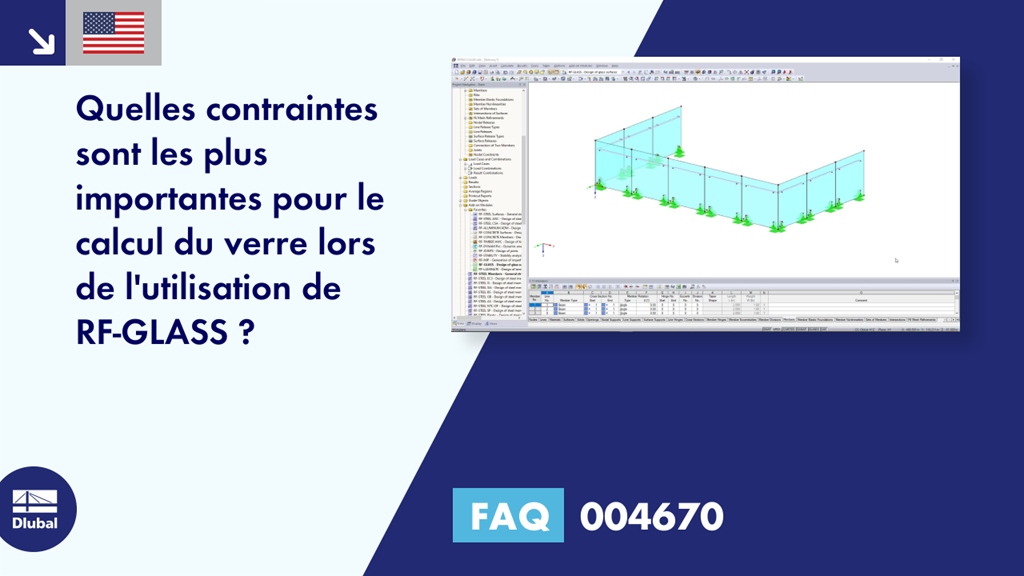

Foire aux questions 004670 | Quelles contraintes sont les plus importantes pour le calcul du verre lors de l'utilisation de RF-GLASS ?

Lorsque vous utilisez le module additionnel RF-GLASS, vous avez la possibilité de définir uniquement la géométrie dans le programme principal ainsi que la situation de charge du composant structurel à calculer. Les conditions d'appui respectives et toutes les autres définitions appropriées pour le calcul, par exemple la structure des couches et les conditions d'appui, peuvent être précisées dans RF-GLASS.

Les garde-corps font toujours l'objet d'exigences architecturales très élevées et leur conception ainsi que de leur exécution doivent être documentées en toute transparence. Les garde-corps en verre, qui ne possèdent aucun élément de renforcement visible, représentent une possibilité envisageable.

Différents types de verres et de couches sont utilisés dans le domaine de la construction de structures en verre. Il s'agit généralement des types de verre suivants : verre flotté, verre durci et verre trempé de sécurité.

Dans le module additionnel, sélectionnez les surfaces à calculer (par exemple à l'aide de la fonction Sélectionner). La géométrie de la vitre, ainsi que les charges, sont importées à partir du modèle RFEM.

Vous devez décider si le calcul doit être effectué sans l'influence de la structure environnante (calcul local) ou avec cette influence (calcul global). Si vous sélectionnez le calcul local, chaque surface sélectionnée pour la vérification est détachée du modèle et calculée séparément.

Le calcul global considère la structure entière, y compris les vitres entrées. Toutes les données de la composition en verre et les propriétés en verre des couches individuelles doivent être définies dans les fenêtres d'entrée de RF-GLASS. Vous pouvez sélectionner des couches de type verre, feuille et gaz. Le matériau souhaité peut être importé directement à partir de la bibliothèque, qui contient un grand nombre de matériaux.

Tous les paramètres des couches individuelles, y compris leurs épaisseurs, peuvent être modifiés. De plus, vous pouvez créer un certain nombre de compositions dans RF-GLASS, vous permettant ainsi de calculer différents types de vitrage ensemble.

Pour le verre isolant, vous pouvez considérer les charges externes ainsi que les charges dues aux changements de température, de pression atmosphérique et d'altitude pour l'analyse. Le module calcule ces charges automatiquement sur la base des paramètres de charge climatique. Si vous sélectionnez le type de calcul local, des appuis linéiques, des appuis nodaux et des barres de contour des surfaces doivent être définis dans RF-GLASS. Ces appuis et barres sont considérés uniquement dans RF-GLASS et n'ont aucune influence sur le modèle créé dans RFEM.

Une fois le calcul terminé, les résultats sont affichés dans des tableaux de résultats clairement organisés. Ainsi, vous pouvez facilement trouver le rapport de contrainte maximal. Le diagramme des contraintes par composition est également affiché.

De plus, RF-GLASS affiche une liste de pièces et, pour le verre isolant, la pression du gaz. Il est possible d'afficher les résultats graphiquement dans le modèle RFEM.

Les tableaux d'entrée et de résultats de RF-GLASS, y compris les graphiques, peuvent être ajoutés au rapport d'impression de RFEM. De plus, il est possible d'exporter tous les tableaux vers MS Excel.

• Vérification du verre à une couche ou feuilleté, ainsi que du verre isolant à couche gazeuse
• calcul d'éléments courbes en verre
• Possibilité de sélectionner le calcul local sans considérer l'influence d'une structure environnante ou le calcul global en considérant l'influence d'une structure entière
• Calcul des contraintes limites selon la DIN 18008:2010-12 ou TRLV:2006-08
• Attribution des charges aux classes de durée de charge
• Vaste bibliothèque de matériaux contenant tous les types courants de verre, de feuille et de gaz conformément aux normes DIN 18008:2010-12, E DIN EN 13474 et la norme TRLV:2006-08
• Considération facultative du couple de cisaillement des couches
• Considération des charges climatiques
• Calcul selon l’analyse statique linéaire ou analyse non linéaire selon l’analyse des grandes déformations. analyse
• Analyse des contraintes, vérification à l'état limite ultime, vérification à l'état limite de service
• Représentation graphique de tous les résultats dans RFEM
• Possibilité de filtrer les résultats et les échelles de couleur dans les tableaux de résultats
• Export direct des données dans MS Excel
